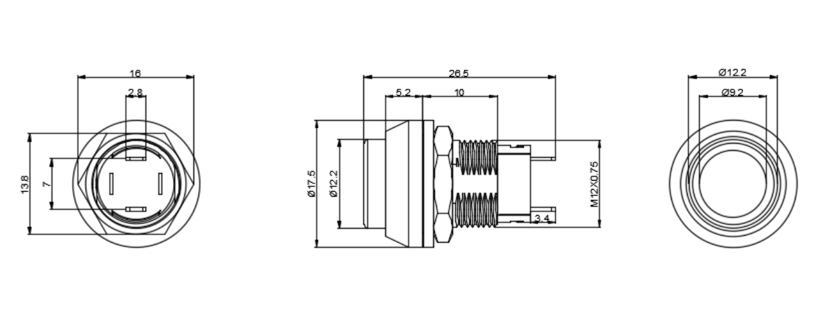

제품 도면
Nc 푸시 버튼 스위치 없음 12MM 순간 방수
- 이름: No Nc 푸시 버튼 스위치
- 모드: FLP12-HJ-1-XX000-P10Z2
- 헤드 타입: 하이 헤드
- 전압: 3V, 6V, 12V, 110V, 220V, 250V, 380V
- 키워드: 라운드 스위치
- 색상: 검정
- 재료: 플라스틱
- 인증서 다운로드: UL, CE, RoHS, CB, CCC
- 방수 등급: IP65
- 이메일: inquiry@cnylin.com.cn
- PDF 다운로드: 12MM Momentary Waterproof 12V Round Switches
제품 매개변수:
| 생산 시리즈 | FLP12-HJ-1-XX000-P10Z2 | 라이트 가이드 버튼 | |
| 버튼 모양 | 라운드 | 액추에이터 | ABS 플라스틱 |
| 버튼 색상 | 블랙 | 하우징 슬리브 | ABS 플라스틱 |
| 기계 수명 | 50만 번 | 버튼 핀 | |
| 전기 수명 | 10만 번 | 고무 링 | SIL 실리카 젤 |
| 보호 등급 | IP65 | 너트 | H59 니켈 도금 브라스 |
| 평가된 전압 | 36V(DC) 250(AC) | 하우징 | ABS 플라스틱 |
| 평가된 전류 | 1A(DC) 0.5A(AC) | 빛의 근원 | |
| 평가된 전력 | 36W(DC) 125W(AC) | 저항기 | |
| 작동 온도 | -25℃~+85℃ | 접촉 | AgCdO12 |

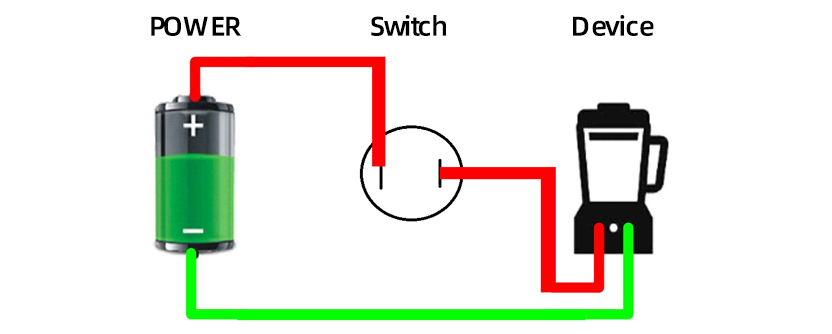

푸시 버튼 스위치 배선 방법:
그림에서 알 수 있듯이,
먼저 스위치의 양극을 스위치의 한 핀에 연결하고, 다른 핀을 장치의 양극에 연결하고, 장치의 음극을 장치의 음극에 연결하면 회로가 완성됩니다.
스위치를 누르면 장치가 작동하기 시작합니다.
관련 상품:
Table of Contents
12mm 순간 방수 12V 원형 스위치에 대한 설명입니다.
- 원형 스위치의 장착 구멍 크기는 12mm입니다. 하이 버튼 원형 스위치의 푸시 버튼 모양은 하이 헤드입니다.
- 원형 스위치에는 자체 재설정 기능과 1NO 기능이 있습니다.
셀프 리셋 기능은 스위치를 누르면 전원이 켜지는 것입니다.
손가락이 푸시 버튼을 놓으면 원래 위치로 되돌아가고 스위치의 전원이 꺼집니다.
자동 잠금 기능은 스위치를 누르면 전원이 켜지는 것입니다.
손가락이 스위치에서 손을 떼고 푸시 버튼이 동일한 상태로 유지되면 다시 누르면 푸시 버튼이 원래 위치로 되돌아가고 스위치의 전원이 꺼집니다.
상시 열림 스위치 버튼은 누르지 않으면 접점이 분리되고, 누르고 있는 동안 접점이 닫혀 연결되고, 손을 놓으면 스위치가 리셋되어 리셋 스프링으로 분리됩니다.
제어 회로에서는 모터를 시동하는 데 일반적으로 개방형 스위치(시작 스위치라고도 함)가 사용됩니다.
둥근 스위치는 빨간색, 녹색, 파란색, 노란색, 흰색, 검정색과 같은 다양한 색상을 얻을 수 있습니다. 그러나 가장 많이 팔리는 것은 검정색 푸시 버튼 스위치입니다.
상시 닫힘 스위치는 그 반대입니다. 누르지 않으면 접점이 닫힙니다.
누르면 접점이 끊어집니다. 손을 떼면 스위치가 리셋되고 리셋 스프링으로 닫힙니다.
평상시 닫혀 있는 스위치는 일반적으로 모터 주차를 제어하는 데 사용되며, 자체 재설정 스위치라고도 합니다.
원형스위치 적용범위
일반적으로 원형 스위치는 오븐, 전기 용광로, 세탁기, 냉장고, 안마 의자 및 기타 가구 및 전기 장비는 물론 산업 기계 장비에 사용할 수 있습니다.
그 중 원형 스위치 디자인은 초인종 산업 분야에서 널리 인정받고 적용되고 있습니다.
초인종 장비 적용의 장점.
- 라운드 스위치의 플라스틱 재료는 원형이 가장 일반적인 버튼 모양이며 시장에서 매우 인기가 있기 때문에 많은 장치에 사용될 수 있습니다. 이는 스위치를 경제적으로 실용적으로 만듭니다.
- 기술자들의 개발과 설계 후 라운드 스위치의 독특한 내부 구조 디자인으로 스위치는 교대 비와 바람 환경에서 방수 효과를 달성하며 스위치 누수 문제를 피할 수 있습니다. 라운드 스위치의 방수 등급은 IP65에 달합니다.
- 라운드 스위치의 짧은 바디 디자인은 초소형 도어벨 설치 문제를 해결합니다.
- 라운드 스위치의 배선 방식은 용접될 수 있으며 간단하고 편리하며 직접적입니다.
원형 스위치의 기본 기능
일반적인 라운드 스위치 질문과 답변
Q: What certifications do the buttons have?
A: The push button switch had passed the certifications of RoSH, CE, etc.
Q: Where are the buttons used?
A: It is applied to automatic machinery, electrical products, toy products, etc.
Q: Does the round switches sell well?
A: 가격 대비 성능으로 인해 Amazon과 eBay에서 가장 잘 팔렸습니다.
Q: What is the maximum current of the push button switch?
A: The maximum current of the push-button can reach to 1A.
Q: What is the maintenance period of the round switch?
A: The push button switch warranty is 2 years.
Q: Can you customize the push-button?
A: Filn can customize various buttons according to customer’s requirements.
만약 필요한 라운드 스위치의 양이 비교적 적고 빠르게 배송을 받고 싶다면 www.cnfiln.com에서 직접 주문할 수 있습니다. 주문 시일을 최소화하여 같은 날 발송해 드립니다.
If you need to customize the push button switch, please write an email to us, we will give you a satisfactory solution within 24 hours.
Filn의 푸시버튼 스위치는 UL, CE, TVU, ISO90001 인증을 통과하여 제품의 품질을 보장합니다. 또한 Filn에는 전문 테스트 실험실과 개발 팀도 있습니다. 맞춤형 서비스를 제공할 수 있습니다.
라운드 스위치 외에도 Filn은 다양한 크기와 스타일의 푸시 버튼 스위치를 생산합니다. 또한 귀하의 요구에 따라 푸시 버튼 스위치를 맞춤 제작할 수도 있습니다.
No NC 푸시 버튼 스위치 이해: 포괄적인 가이드
No NC 푸시 버튼 스위치는 현대 전기 및 전자 시스템에서 중요한 기능을 하는 필수 구성 요소입니다. 이 포괄적인 가이드에서는 보통 열린 상태 및 닫힌 상태 스위치, 순간 스위치, LED 링 스위치, 비상 정지 버튼, 방수 금속 푸시 버튼과 같은 유형에 대한 여러 측면을 탐색합니다. 이러한 스위치를 선택하고 설치하는 데 필요한 기능, 이점, 응용 및 고려 사항을 알아보게 될 것입니다. 산업 전문가이거나 DIY 프로젝트에 관심이 있는 경우 이 기사는 이러한 다용도 스위치를 효과적으로 이해하고 활용하기 위한 통찰력과 지식을 제공할 것입니다.
No NC 푸시 버튼 스위치란?
정의 및 유형
No NC 푸시 버튼 스위치는 보통 열린 상태/보통 닫힌 상태 푸시 버튼 스위치를 나타냅니다. 이에는 눌러야 열리지 않는 유형(NC 또는 보통 닫힌 상태)과 눌러야 열리지 않는 유형(NO 또는 보통 열린 상태)이 두 가지 유형이 있습니다. 이러한 스위치는 순간 작동 또는 유지 작동이 필요한 기계, 조명 또는 전기 장치를 제어하는 데 사용됩니다.
구조 및 작동
No NC 푸시 버튼 스위치는 일반적으로 구동기와 접점 두 부분으로 구성되어 있습니다. 눌렸을 때 구동기는 회로를 열거나 닫기 위해 접점을 이동시킵니다. 내부 구조에 대한 더 나은 이해를 위해 이 보통 닫힌 푸시 버튼 다이어그램을 참조할 수 있습니다.
응용 및 사용
No NC 푸시 버튼 스위치는 산업 제어 시스템, 가정용 가전제품 및 다양한 전자 장치에서 널리 사용됩니다. 그들은 모터 시작/정지 또는 조명 켜기/끄기와 같은 순간 작업에 신뢰할 수 있는 성능을 제공합니다. 이러한 스위치를 배선하는 방법에 대한 자세한 정보는 이 포괄적인 가이드를 참조할 수 있습니다.
적절한 No NC 순간 푸시 버튼 스위치 선택 방법
선택에 대한 고려 사항
적절한 No NC 순간 푸시 버튼 스위치를 선택하려면 전압, 전류 등 응용 프로그램의 요구 사항을 이해해야 합니다. 12V 순간 푸시 스위치는 저전압 응용에 적합할 수 있으며, 다른 시스템에는 더 높은 전압이 필요할 수 있습니다.
찾아야 할 특수 기능
일부 순간 No NC 푸시 버튼 스위치에는 LED 표시등이나 방수와 같은 추가 기능이 있을 수 있습니다. 사용에 따라 이러한 기능은 스위치에 가치를 더할 수 있습니다. 예를 들어, 방수 푸시 버튼 스위치는 실외 응용에 이상적일 수 있습니다.
원본 및 제조업체
스위치를 신뢰할 수 있는 제조업체 또는 유통업체에서 구매하는 것이 중요합니다. Indicator Lights의 푸시 버튼 스위치 페이지에서 다양한 유형의 스위치와 그 사양을 살펴볼 수 있습니다.
보통 닫힌 순간 푸시 버튼 스위치 연결 방법
배선 과정 이해
보통 닫힌 순간 푸시 버튼 스위치를 연결하려면 회로도를 주의 깊게 고려하고 전원원과 부하에 적절하게 연결해야 합니다. 푸시 버튼 스위치를 연결하는 방법에 대한 상세 가이드가 도움이 됩니다.
필요한 도구 및 소재
보통 닫힌 순간 푸시 버튼 스위치를 배선하는 데 필요한 도구에는 스크루드라이버, 와이어 커터, 와이어 스트리퍼가 포함됩니다. 또한 특정 응용에 따라 와이어, 커넥터 및 때로는 저항이 필요할 수 있습니다.
피해야 할 일반적인 실수
보통 닫힌 순간 푸시 버튼 스위치를 배선할 때 NO/NC 단자를 거꾸로 연결하거나 잘못된 와이어 게이지를 사용하는 등의 실수를 피하는 것이 중요합니다. 배선 지침을 올바르게 따르면 안전하고 효율적인 작동이 보장됩니다.
보통 열린 상태 푸시 버튼 스위치의 장단점
장점
보통 열린 상태 푸시 버튼 스위치는 에너지 효율성과 관련하여 여러 이점을 제공합니다. 버튼이 눌리기 전까지 회로가 열리지 않고 전류가 흐르지 않기 때문입니다. 이 스위치는 모터를 시작하는 등의 순간 작업에 자주 사용됩니다. 또한 간단한 설계와 작동 방식으로 신뢰성이 높습니다.
단점
장점에도 불구하고 보통 열린 상태 푸시 버튼 스위치는 안전이 우려되는 응용에는 적합하지 않을 수 있습니다. 열린 상태이기 때문에 스위치의 고장이 시스템의 잘못된 작동으로 이어질 수 있습니다. 또한 우발적인 누름이 연결된 장치의 원치 않는 활성화를 일으킬 수 있습니다.
보통 닫힌 상태 스위치와 비교
비교적으로 보통 닫힌 스위치는 회로가 닫힌 상태로 유지되어 눌러야만 회로가 차단되기 때문에 더 많은 안전성을 제공합니다. NO와 NC 중 어떤 것을 선택할지는 응용 프로그램의 특정 요구사항에 따라 달라집니다. 다양한 종류의 푸시 버튼 스위치, 보통 열린 및 보통 닫힌 상태를 포함한 자세한 내용은 여기에서 확인할 수 있습니다.
12V 순간 작동 스위치 보통 닫힌 상태 이해 방법
정의 및 사용
12V 순간 작동 스위치 보통 닫힌 상태는 12볼트에서 작동하도록 설계되어 있으며 누를 때까지 닫힌 상태로 유지됩니다. 자동차 응용, 제어 패널 및 저전압 시스템에서 흔히 사용됩니다.
배선 및 연결
12V 순간 작동 스위치 보통 닫힌 상태의 배선 과정은 다른 NO/NC 스위치와 유사하지만 전압 등급에 주의하는 것이 중요합니다. 12V 푸시 버튼 스위치 배선에 대한 완벽한 가이드는 이 링크에서 확인할 수 있습니다.
안전 고려 사항
12V 순간 작동 스위치 보통 닫힌 상태를 다룰 때는 설치 중에 전원을 꺼두고 적절한 절연을 확인하는 등의 안전 조치가 중요합니다. 올바른 처리는 스위치의 장수와 신뢰성을 보장합니다.
어디서 보통 닫힌 상태 푸시 버튼 스위치 NAPA를 찾을 수 있을까요?
NAPA를 소스로 활용하기
NAPA는 자동차 부품 및 액세서리를 중심으로 알려져 있으며 여러 가지 스위치를 포함하고 있습니다. NAPA 상점에서는 보통 닫힌 상태 푸시 버튼 스위치를 찾을 수 있을 것입니다. 그러나 위치 및 구체적인 요구에 따라 가용성이 다를 수 있습니다.
NAPA 대안
NAPA 이외에도 다양한 온라인 플랫폼 및 전자 상점에서 다양한 종류의 보통 닫힌 상태 푸시 버튼 스위치를 제공합니다. Indicator Lights와 같은 브랜드는 다양한 종류의 푸시 버튼 스위치를 포함한 다양한 옵션을 제공합니다.
구매 팁
NAPA 또는 다른 소스에서 구매할 때 호환성, 전압 등급 및 품질 보증과 같은 요소를 고려하는 것이 중요합니다. 이렇게 함으로써 목적에 효율적으로 부합하는 적절한 스위치에 투자할 수 있습니다.
보통 닫힌 상태 푸시 버튼 다이어그램 그리는 방법
그리기의 기본
보통 닫힌 상태 푸시 버튼 다이어그램은 스위치 내부의 배선 및 연결을 나타냅니다. 기호, 선 및 연결을 이해하는 것은 정확한 다이어그램을 그리는 데 필수적입니다. 여기에서 푸시 버튼 다이어그램의 예를 찾을 수 있습니다.
도구 및 소프트웨어
AutoCAD, Visio 또는 간단한 그리기 도구 등 다양한 소프트웨어를 사용하여 보통 닫힌 상태 푸시 버튼 다이어그램을 작성할 수 있습니다. 온라인 플랫폼은 그림 작성 프로세스를 지원하는 템플릿을 제공할 수도 있습니다.
정확한 다이어그램 작성의 중요성
정확한 다이어그램은 설치, 문제 해결 및 스위치의 기능을 이해하기 위한 안내서 역할을 합니다. 엔지니어, 기술자 및 DIY 애호가가 no nc 푸시 버튼 스위치를 효과적으로 다룰 수 있도록 도움을 줍니다.
보통 닫힌 상태 스위치 이해하기
보통 닫힌 상태 스위치란?
보통 닫힌 상태 스위치 또는 NC로 자주 불리는 것은 활성화될 때까지 전류가 흐를 수 있도록 닫힌 상태로 유지되는 스위치 유형입니다. 다양한 안전 및 제어 시스템에서 흔히 사용됩니다. 보통 닫힌 스위치에 대한 자세한 내용은 이 링크에서 확인할 수 있습니다.
보통 닫힌 상태 스위치의 응용
보통 닫힌 상태 스위치는 특정 조건이 충족되지 않으면 특정 조치를 취해야 하는 안전 시스템에서 널리 사용됩니다. 예를 들어 비상 정지 시스템에서 보통 닫힌 스위치를 누르면 회로가 닫혀 기계가 정지됩니다.
보통 닫힌 상태 스위치 사용 시 고려 사항
보통 닫힌 스위치를 사용할 때는 회로 내에서의 기능을 이해하고 적절한 배선 및 설치를 보장하는 것이 중요합니다. 보통 열린 스위치를 사용하는 것 대신에 보통 닫힌 스위치를 오용하면 장애 및 안전 문제가 발생할 수 있습니다.
LED 링 스위치 통찰력
LED 링 스위치란?
LED 링 스위치는 액추에이터 주변에 빛나는 링을 포함한 푸시 버튼 스위치입니다. 이는 미학적으로 매력적이며 기능적으로 시각적인 피드백을 제공합니다. LED 링 스위치에 대한 자세한 내용은 Indicator Lights의 LED 링 스위치 페이지에서 확인할 수 있습니다.
LED 링 스위치 사용의 이점
LED 링 스위치는 스위치의 상태를 명확히 표시하여 사용자 경험과 안전을 향상시킵니다. LED 링은 장치의 다른 기능이나 상태를 나타내기 위해 색상으로 코드화될 수 있습니다.
LED 링 스위치 선택 시 고려 사항
LED 링 스위치를 선택할 때 전압 호환성, 색상, 원하는 기능과 같은 요소를 고려하십시오. LED 링은 추가적인 배선이 필요할 수 있으므로 설치 프로세스를 이해하는 것도 중요합니다.
순간 푸시 버튼 개요
순간 푸시 버튼 정의
순간 푸시 버튼은 누를 때만 활성 상태로 유지되는 스위치입니다. 놓으면 원래 상태로 돌아갑니다. 이러한 스위치는 일시적인 활성이 필요한 응용 프로그램에서 흔히 사용됩니다. 순간 푸시 버튼에 대한 자세한 내용은 Indicator Lights의 순간 푸시 버튼 페이지를 확인하십시오.
순간 푸시 버튼의 종류
순간 푸시 버튼은 보통 열린(NO) 및 보통 닫힌(NC) 구성으로 제공됩니다. NO 타입은 눌러질 때까지 열린 상태이며 NC 타입은 눌러질 때까지 닫힌 상태입니다.
응용 및 사용
순간 푸시 버튼은 다양한 응용 분야에서 사용되며 도어벨, 차량 경적, 산업 제어 등에 사용됩니다. 이러한 버튼은 일시적인 제어의 간단하고 효과적인 수단을 제공합니다.
긴급 정지 푸시 버튼 핵심
정의 및 중요성
긴급 정지 푸시 버튼 또는 E-Stop으로 자주 불리는 것은 긴급 상황에서 기계를 신속하게 중지시키기 위해 사용되는 안전 장치입니다. 긴급 정지 푸시 버튼에 대한 자세한 내용은 Indicator Lights의 긴급 정지 푸시 버튼 페이지에서 확인하십시오.
디자인 및 운영
긴급 정지 푸시 버튼은 즉각적인 응답을 위해 설계되었으며 일반적으로 높은 명암의 빨간 색상을 특징으로 하며 재설정을 위해 돌리거나 당겨야 합니다. 이러한 버튼은 산업 환경에서 사고를 예방하고 장비를 보호하는 데 중요합니다.
규정 및 표준
긴급 정지 푸시 버튼을 설치하고 사용할 때 표준 및 규정을 준수하는 것이 중요합니다. 이렇게 함으로써 시스템이 안전 규정을 준수하고 위험을 효과적으로 완화할 수 있습니다.
방수 금속 푸시 버튼 정지 스위치: 알아 두어야 할 사항
특징 및 이점
방수 금속 푸시 버튼 정지 스위치는 내구성이 있고 습기와 먼지 같은 환경적 요인에 대한 내성을 제공합니다. 이러한 스위치는 실외 또는 혹독한 산업 환경에 적합합니다. 다양한 옵션에 대해서는 Indicator Lights의 방수 금속 푸시 버튼 정지 스위치 페이지를 방문하십시오.
선택 시 고려 사항
방수 금속 푸시 버튼 정지 스위치를 선택할 때 필요한 방수 기능, 재질 품질 및 특정 응용에 대한 호환성을 고려하십시오.
설치 팁
방수 금속 푸시 버튼 정지 스위치를 올바르게 설치하면 방수 기능의 무결성을 유지할 수 있습니다. 제조업체의 지침을 주의 깊게 따르고 조심스럽게 다루는 것이 최적의 성능을 보장하는 데 중요합니다.
결론
이 가이드는 no nc 푸시 버튼 스위치의 다양한 측면을 탐색하여 해당 스위치의 기능, 응용, 고려 사항 및 관련 주제에 대한 포괄적인 통찰력을 제공했습니다. 전기 기사, 엔지니어 또는 DIY 애호가이든 이러한 스위치를 이해하는 것은 다양한 전기 및 전자 응용 분야에서 기본적입니다. 이 글에는 no nc 푸시 버튼 스위치와 관련된 추가 자료 및 제품을 찾을 수 있는 관련 내부 링크도 포함되어 있습니다.
“`html
NO/NC 푸시 버튼 스위치 미국 가격 분석
NO/NC 푸시 버튼 스위치의 세계로 들어가면 그 가격 범위를 이해하는 것이 상당히 중요할 수 있습니다. 다양한 미국 소매업체를 통해 그들의 대략적인 가격 범위에 대한 통찰력을 제공합니다.
원형 차트
플로우 차트
테이블
| 공급업체 | 가격 범위 | 참고 |
|---|---|---|
| 중국 제조 | $0.01 – $100 | 특정 매개변수를 기반으로 함 |
| 홈 디포 | $10 – $400 | 모델 및 기능에 따라 다름 |
| Digi-Key | 사용 불가 | 구체적인 가격 정보 없음 |
| 아마존 | $5 – $20 | 모델 및 기능에 따라 다름 |
중국 제조
중국 제조에서는 다양한 범위를 볼 수 있으며 가격은 $0.01에서 $100까지 다양합니다. 이 변동은 주로 스위치가 갖는 특정 매개변수 및 기능에 따라 달라집니다.
홈 디포
홈 디포에서도 동일하게 다양한 범위를 볼 수 있습니다. 그들은 다양한 푸시 버튼 스위치를 제공하며 가격은 $10에서 $400까지 다양합니다. 이 범위에서는 특정 모델과 그들이 갖는 기능이 중요한 역할을 합니다.
Digi-Key
유명한 전자 부품 유통 업체인 Digi-Key는 NO/NC 푸시 버튼 스위치를 제공합니다. 그러나 구체적인 가격 정보는 검색 결과에서 사용할 수 없습니다.
아마존
아마존은 많은 사람들이 찾는 플랫폼 중 하나로, 여기서의 가격은 주로 $5에서 $20 또는 그 이상까지 모델 및 기능에 따라 다릅니다.
구매할 때 가장 중요한 것은 이러한 가격이 단순히 대략적인 것이라는 점을 기억하는 것입니다. 이러한 가격은 소매업체, 공급업체 및 지리적 위치에 따라 변동할 수 있습니다. NO/NC 푸시 버튼 스위치에 대한 가장 정확하고 최신의 가격 정보를 얻기 위해 특정 공급업체 또는 소매업체와 상세한 확인을 선택하십시오.
주요 공급업체
- 중국 제조
- 홈 디포
- Digi-Key
- 아마존
인용문
“NO/NC 푸시 버튼 스위치에 대한 가장 정확하고 최신의 가격 정보를 얻기 위해서는 특정 공급업체 또는 소매업체와 확인하는 것이 항상 권장됩니다.”
NO/NC 푸시 버튼 스위치를 찾을 때는 가격 범위와 필요한 특정 기능을 염두에 두는 것이 중요합니다. 이렇게 함으로써 정보에 기반을 둔 결정을 내릴 수 있으며 필요에 맞는 최상의 거래를 찾을 수 있습니다.
“`
