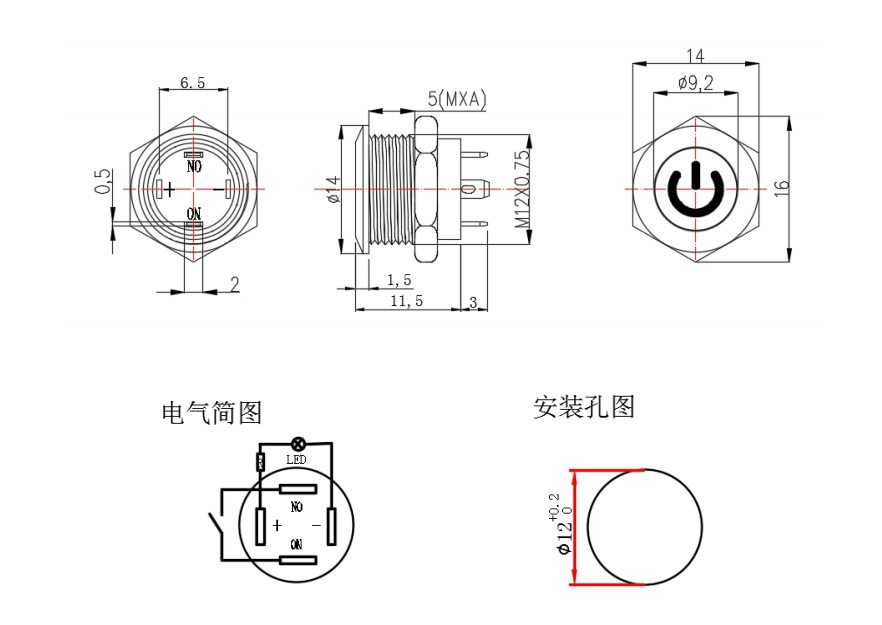

제품 도면

제품 매개변수:

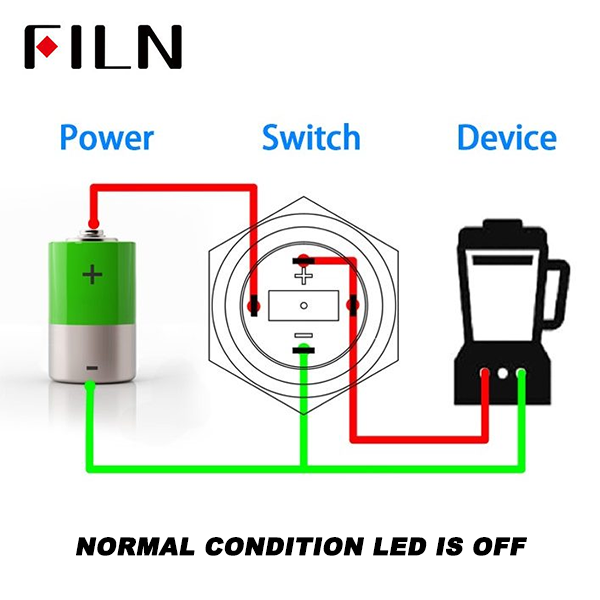

미니 푸시 버튼 스위치 ON/OFF 그래프 1: LED가 꺼져 있을 때, 장치가 꺼져 있음

첫 번째 설정에서 푸시 버튼 스위치의 LED 라이트는 정상 상태에서 꺼져 있으며, 버튼이 눌리지 않으면 연결된 장치가 작동하지 않습니다.

배선 다이어그램

1. 전원 양극 (12V)은 버튼 스위치 와이어 1에 연결됩니다.
2. 버튼 스위치 와이어 2는 LED 양극에 연결됩니다.
3. LED 음극은 장치 양극에 연결됩니다.
4. 장치 음극은 전원 음극에 연결됩니다.

설명

1. 일반 상태에서, 즉 버튼이 눌리지 않은 경우 회로는 여전히 열려 있습니다. 즉, LED나 장치를 통해 전력이 흐르지 않습니다.
2. 버튼이 눌리면 회로가 닫히며 LED가 켜지고 장치가 작동합니다.
3. 이 구성에서는 장치와 LED가 연속으로 연결된 것처럼 보입니다.

고려 사항

1. 이 구성은 장치가 명시적으로 켜져 있는 경우에만 작동하도록 보장합니다.
2. LED는 장치가 작동 중임을 나타내는 지시기 역할을 합니다.
3. 활동을 시작하려면 버튼을 눌러야 하므로 추가적인 안전 기능이 될 수 있습니다.

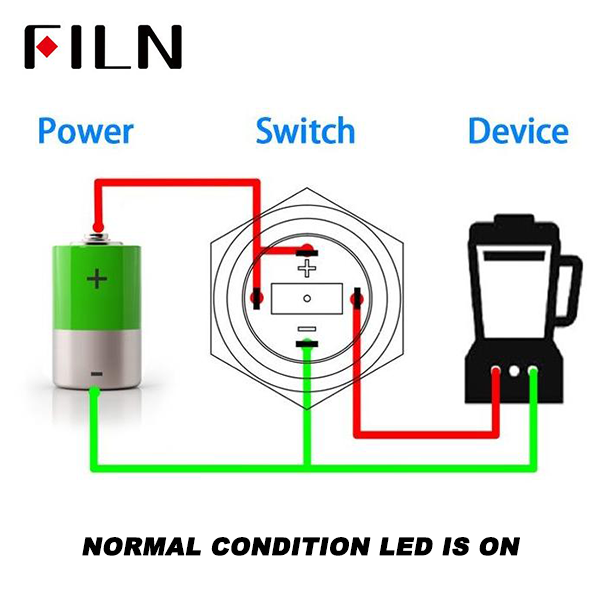

미니 푸시 버튼 스위치 ON/OFF 그래프 2: LED가 꺼져 있을 때, 장치가 꺼져 있음

두 번째 설정에서 미니 푸시 버튼 스위치의 LED 라이트는 정상 상태에서 켜져 있지만 버튼이 눌리지 않으면 연결된 장치가 작동하지 않습니다.

배선 다이어그램

1. 전원 양극 (12V)은 버튼 스위치 와이어 1과 LED 양극에 연결됩니다.
2. 버튼 스위치 와이어 2는 장치 양극에 연결됩니다.
3. 전원 음극은 LED 음극 및 장치 음극에 모두 연결됩니다.

설명

1. 이 구성에서는 LED가 전원 공급원에 직접 연결되어 있으므로 LED는 항상 켜져 있습니다.
2. 그러나 장치는 버튼 스위치 와이어 2를 통해 연결되어 정상 상태에서는 꺼져 있습니다.
3. 이 설정에서는 장치와 LED가 병렬로 연결된 것처럼 보입니다.

고려 사항

1. 이 구성은 LED를 지속적으로 조명하여 대기 상태의 지시기로 사용할 수 있습니다.
2. 버튼을 누르면 장치에 대한 회로가 완성되어 LED가 계속 켜져 있으면서 작동합니다.
3. 이 설정은 LED가 항상 켜져 있기 때문에 더 많은 에너지를 소비할 수 있습니다.

두 회로 설정 모두 필요에 따라 실행 가능한 옵션이지만 서로 다른 장점과 단점을 제공합니다. 미니 푸시 버튼 스위치가 각 설정에서 어떻게 작동하는지 알면 애플리케이션에 적합한 구성을 선택하는 데 도움이 됩니다.

FILN 미니 푸시 버튼 스위치 on off의 맞춤형 장점

FILN 미니 푸시 버튼 스위치 on off는 다양한 고객의 요구에 따라 맞춤 설정할 수 있는 다용도 제품입니다. 이러한 유연성은 사용자에게 다양한 이점을 제공하여 다양한 응용 분야에서 인기 있는 구성 요소가 됩니다.

미니 푸시 버튼 스위치 ON/OFF를 위한 맞춤화의 중요성은 왜 일까요?

맞춤화는 단순한 호화로만 보이지 않고 오히려 불가피한 요소입니다. 제조업체들은 특정 고객 요구를 충족시키는 제품을 제공해야 하는 지속적인 압력에 놓여 있습니다. FILN 미니 푸시 버튼 스위치 ON/OFF의 경우 맞춤화는 기능, 미학 및 적응성 측면에서 중요한 영향을 미칩니다.

1. 산업 요구 사항이 다릅니다: 각 부문은 푸시 버튼 스위치에 대해 다른 요구 사항을 가지고 있습니다. 예를 들어 의료 산업은 쉽게 멸균 가능한 스위치를 필요로 할 수 있으며, 자동차 산업은 혹독한 조건에서 견딜 수 있는 스위치가 필요할 수 있습니다.

2. 소비자 선호도: 최종 사용자는 스위치를 더 쉽게 사용하거나 식별할 수 있는 특정 기호나 불빛을 선호할 수 있어 사용자 경험을 향상시킵니다.

3. 기술 발전: 기술이 진보함에 따라 스위치에 대한 요구 사항도 변경됩니다. 맞춤화는 제품이 여전히 관련성을 유지하도록 보장합니다.

맞춤 가능한 버튼 기호

FILN 미니 푸시 버튼 스위치 ON/OFF 스위치에서 맞춤화할 수 있는 가장 주목할 만한 기능 중 하나는 버튼 기호입니다. 고객은 자신의 특별한 요구에 따라 다양한 라이트 기호를 선택할 수 있습니다.

사용자 경험: 맞춤 기호는 버튼의 기능을 쉽게 식별할 수 있도록 함으로써 사용자 경험을 현저하게 향상시킬 수 있습니다.

브랜딩: 기업은 브랜드 정체성과 일치하는 기호를 선택하여 제품 디자인에서 일관성을 유지할 수 있습니다.

규제 준수: 어떤 산업 분야에서는 안전 및 규정 준수를 보장하기 위해 법적으로 요구되는 특정 기호가 있습니다.

맞춤 가능한 전압 옵션

맞춤화의 또 다른 중요한 측면은 푸시 버튼 스위치의 전압입니다. FILN은 110V 푸시 버튼 스위치와 같은 다양한 전압 옵션을 제공하여 다양한 고객 요구를 충족합니다.

1. 지리적 요구 사항: 각 국가는 다른 표준 전압을 갖고 있습니다. 맞춤 전압 옵션을 통해 제품을 전 세계적으로 유통할 수 있습니다.

2. 기기 호환성: 맞춤 가능한 전압은 부가 구성 요소 없이도 다양한 시스템에 쉽게 통합될 수 있도록 합니다.

3. 에너지 효율성: 전압을 맞춤화할 수 있는 능력은 에너지 효율적인 시스템을 만드는 데 도움이 될 수 있습니다.

FILN의 맞춤화 노력은 제품 다양성뿐만 아니라 경쟁 우위도 제공합니다. 맞춤형 기호, 전압, 커넥터 등 FILN 미니 푸시 버튼 스위치 켜짐 꺼짐은 프로젝트의 고유한 요구 사항을 충족하도록 맞춤화할 수 있으므로 다양한 애플리케이션에 대한 현명한 선택이 됩니다.

관련 상품:

Mini Push Button Switch ON/OFF: 폭넓고 통합적인 가이드

미니 푸시 버튼 스위치 ON/OFF는 현대 전자 기기의 필수적인 부분으로, 다양한 기능과 응용 프로그램을 제공합니다. 간단한 2핀 디자인부터 방수 및 촉감형 버전까지, 이러한 스위치는 다양한 요구에 맞춰 제공됩니다. 이 포괄적인 가이드에서는 미니 푸시 버튼 스위치의 주요 유형, 사용처, 다이어그램 이해, 다양한 핀 디자인 연결, 순간적인 스위치 구별, 적절한 안전 조치 등을 탐험합니다. 새로운 프로젝트를 탐험하는 취미 체험자이든 세부 통찰력을 찾는 전문가이든, 미니 푸시 버튼 스위치 ON/OFF에 관한이 기사는 정보를 얻어 결정을 내리는 데 필요한 내용을 제공할 것입니다. 이 미니 푸시 버튼 스위치에 대한 더 자세한 정보를 찾으려면 들어가 보세요.

미니 푸시 버튼 스위치 ON/OFF 소개

미니 푸시 버튼 스위치 ON/OFF는 현대 전자 응용 프로그램에서 중요한 역할을 하는 간단하면서도 효과적인 스위치입니다. 휴대용 장치에서 자주 사용되며 간단한 디자인과 신뢰할 수있는 작동으로 알려져 있습니다. 2핀 h 버튼 스위치, 마이크로 방수 디자인 및 4핀 연결과 같은 여러 형태로 제공될 수 있습니다. 이 기사의 주요 초점은 미니 ON/OFF 스위치에 관한 가장 많이 묻는 질문에 답하는 것입니다. 이 안내서에서는 다이어그램, 연결 방법, 방수 처리, 순간적인 기능 및 촉감형 버전과 같은 측면을 탐험합니다. 이 모든 내용은 indicatorlight.com에서 확인할 수 있습니다. 또한, h 버튼 스위치 2 핀은 이 문맥에서 중요한 역할을 합니다. 추가로, 미니 푸시 버튼 스위치 4 핀 연결도 이 문맥에서 중요한 역할을 합니다.

Q1: 미니 푸시 버튼 스위치의 주요 유형 및 응용 분야는 무엇인가요?

미니 푸시 버튼 스위치 2 핀

2 핀 미니 푸시 버튼 스위치는 두 연결로 구성된 간단한 디자인으로, 장난감, 소비자 전자 제품 및 제어 패널과 같은 응용 분야에서 자주 사용됩니다. 간단한 ON/OFF 작업에 이상적인 간단한 연결을 가지고 있습니다.

미니 순간 푸시 버튼 스위치

순간 스위치는 버튼이 눌릴 때만 연결이 이루어지도록 설계되었습니다. 이러한 스위치는 문전벨 시스템, 전자 기기의 리셋 버튼 등 일시적인 연결이 필요한 응용 분야에서 사용됩니다. 다양한 형태로 제공되며 IP65 순간 미니 푸시 버튼 스위치와 같이 있습니다.

마이크로 푸시 버튼 스위치 방수

이러한 스위치는 물과 먼지에 대한 밀봉이 되어 있어야 하므로 야외 또는 가혹한 환경에 적합합니다. 야외 제어 패널, 해양 장비 및 산업 기계와 같은 응용 분야에서 사용됩니다.

미니 푸시 버튼 스위치 4 핀 연결

4 핀 연결은 듀얼 LED 조명과 같은 더 복잡한 기능을 가능하게 합니다. 이러한 스위치는 자동차 제어, 산업 기계 및 향상된 기능이 필요한 기타 응용 분야에서 사용됩니다.

Q2: 미니 푸시 버튼 스위치 다이어그램을 이해하고 사용하는 방법은 무엇인가요?

다이어그램 이해

미니 푸시 버튼 스위치 다이어그램은 스위치가 내부에서 어떻게 작동하는지를 나타냅니다. 연결, 접촉 지점을 보여주며 일반적으로 normally open (NO) 및 normally closed (NC) 위치와 같은 세부 정보를 포함할 수 있습니다. 올바른 배선을 위해이 다이어그램을 이해하는 것이 중요합니다.

2 핀 미니 스위치 배선

기본 2 핀 미니 스위치의 배선은 간단합니다. 하나의 핀을 전원원에 연결하고 다른 하나를 제어되는 장치에 연결하면 됩니다. indicatorlight.com에서 더 자세한 지침을 찾을 수 있습니다.

4 핀 미니 스위치 배선

4 핀 미니 스위치는 더 많은 유연성을 제공합니다. 일반적으로 두 핀은 LED를 제어하고 나머지 두 핀은 스위칭 기능에 사용됩니다. 제공된 다이어그램을 기반으로 올바른 배선이 필요합니다.

문제 해결

만약 스위치가 예상대로 작동하지 않는다면, 다이어그램을 참고하여 배선 오류나 내부 결함을 식별하는 데 도움이 될 수 있습니다.

Q3: 미니 마이크로 푸시 버튼 스위치 방수 기능 및 사용처는 무엇인가요?

방수 스위치의 설계

마이크로 푸시 버튼 스위치의 방수 설계는 내부 구성 요소를 고무 또는 실리콘과 같은 재료로 밀봉하는 것을 포함합니다. 외관은 물 침투에 내성이 있는 재료로 만들어집니다.

응용 분야

방수 스위치는 수분에 노출되는 환경에서 사용되며, 해양 제어, 실외 기계 및 욕실 기기 등에 적합합니다.

적절한 방수 스위치 선택

방수 스위치를 선택할 때 IP 등급 (예: IP65), 재료 및 크기와 같은 요소를 고려하십시오. 12mm 금속 소형 푸시 버튼 스위치는 인기 있는 방수 옵션입니다.

유지 보수 및 관리

스위치의 방수 성능을 유지하기 위해 적절한 설치 및 정기적인 점검이 필요합니다.

Q4: 미니 ON/Off 스위치와 미니 순간 푸시 버튼 스위치를 구별하는 방법은 무엇인가요?

미니 ON/Off 스위치

미니 ON/Off 스위치는 눌린 후에도 위치를 유지합니다. 수동으로 변경될 때까지 계속 ON 또는 OFF 상태를 유지합니다. 이러한 스위치는 라이트 스위치나 전원 제어와 같이 지속적인 상태가 필요한 응용 프로그램에 사용됩니다.

미니 순간 푸시 버튼 스위치

반대로 미니 순간 푸시 버튼 스위치는 누른 후에 원래 위치로 되돌아갑니다. 이러한 스위치는 차량 시동 버튼과 같이 일시적인 활성화가 필요한 응용 프로그램에서 사용됩니다. indicatorlight.com에서 다양한 순간 스위치를 찾을 수 있습니다.

물리적인 외관

스위치 자체의 물리적 디자인이 종종 그 기능을 암시할 수 있습니다. 순간 스위치는 정상 ON/OFF 스위치와 구별하기 위해 다른 색상이나 모양을 가질 수 있습니다.

사양 확인

항상 제품 사양을 참조하거나 공급 업체와 상담하여 필요한 유형의 스위치를 올바르게 선택하는지 확인하십시오.

Q5: 미니 ON/Off 스위치의 흔한 크기, 모양 및 재료는 무엇인가요?

흔한 크기

미니 ON/Off 스위치는 12mm 직경 버튼부터 큰 디자인까지 다양한 크기로 제공됩니다. 크기 선택은 응용 프로그램 및 공간 제약에 따라 다릅니다.

모양

모양은 둥근 모양, 정사각형, 직사각형 또는 사용자 정의 디자인까지 다양할 수 있습니다. 모양 선택은 주로 미학적 및 인체 공학적 고려 사항에 의존합니다.

재료

사용되는 재료에는 플라스틱, 금속, 고무 또는 이들의 조합이 포함됩니다. 내구성, 외관 및 비용과 같은 요소는 재료 선택에 영향을 미칩니다. 더 많은 옵션을 찾으려면 indicatorlight.com의 푸시 버튼 스위치 카테고리를 살펴보세요.

Q6: 4핀 마이크로 푸시 버튼 스위치를 연결하는 방법은?

핀 이해

4 핀 디자인의 마이크로 푸시 버튼 스위치는 일반적으로 LED를 제어하는 두 핀과 스위치 기능을 제어하는 두 핀으로 구성됩니다. 어떤 핀이 어떤 기능에 해당하는지 이해하는 것이 중요합니다.

연결 프로세스

1. 도표나 라벨을 사용하여 핀을 식별합니다.
2. LED 핀을 LED 회로의 각각의 양극 및 음극 단자에 연결합니다.
3. 스위칭 핀을 제어 장치 및 전원원에 연결합니다.

테스트

연결 후 스위치를 테스트하여 올바르게 작동하는지 확인하는 것이 좋습니다. 올바른 이해와 연결 방법은 미니 푸시 버튼 스위치 페이지에서 학습할 수 있습니다.

Q7: 태티일 푸시 버튼 스위치를 식별하고 선택하는 방법

태티일 푸시 버튼 스위치란?

태티일 푸시 버튼 스위치는 눌렀을 때 “클릭” 피드백을 제공합니다. 이는 사용자에게 활성화의 물리적인 확인을 제공합니다.

태티일 스위치 식별

태티일 스위치는 누를 때 독특한 클릭을 느끼므로 쉽게 식별할 수 있습니다. 제품 사양 및 제품 설명서에는 일반적으로 태티일 기능이 언급됩니다.

적절한 태티일 스위치 선택

활성화에 필요한 힘, 크기, 모양 및 재질과 같은 요소를 고려하여 태티일 스위치를 선택하십시오. 다양한 태티일 스위치 옵션을 확인하려면 indicatorlight의 작은 푸시 버튼 스위치 페이지를 참조하십시오.

응용 분야

태티일 스위치는 키보드, 리모컨 및 다양한 기기의 인터페이스와 같이 사용자 피드백이 필요한 응용 프로그램에서 흔히 사용됩니다.

Q8: 12V 시스템에서 미니 푸시 버튼 스위치를 어떻게 통합할 수 있을까요?

호환성

미니 푸시 버튼 스위치가 12V 운영에 적합한지 확인하십시오. 이 정보는 일반적으로 사양이나 제품 설명서에 기재되어 있습니다.

배선

미니 푸시 버튼 스위치를 12V 시스템에 연결하는 것은 간단합니다. 하나의 핀을 12V 전원원에 연결하고 다른 하나를 제어하려는 장치에 연결하십시오.

선택

전류 등급, 크기, 방수 또는 순간 작동과 같은 요소를 기반으로 스위치를 선택하십시오. 12V 전용 스위치에 대한 옵션을 확인하려면 indicatorlight.com에서 찾아볼 수 있습니다.

안전 고려 사항

작업 중에 전원원에서 전원을 차단하는 등 안전 지침을 항상 따르십시오. 사고를 방지하기 위해 노력하십시오.

Q9: 미니 푸시 버튼 스위치 사용 시 고려해야 할 안전 조치

사양 이해

애플리케이션의 전압 및 전류 사양과 일치하는 스위치를 선택하여 과열이나 고장을 방지하십시오.

설치 안전

전원을 차단하고 전원을 차단하여 전기 충격을 방지하십시오. 적절한 도구를 사용하고 제조업체의 지침을 따르십시오.

방수 고려 사항

스위치를 습기나 축축한 환경에서 사용해야 하는 경우 더블 푸시 버튼 스위치 12V 레드/그린과 같은 방수 디자인을 고려하십시오.

정기 검사

스위치를 정기적으로 마모, 손상 또는 고장의 징후로 검사하십시오. 필요한 경우 고장 스위치를 즉시 교체하십시오.

표준 준수

스위치가 해당 지역 및 응용 분야의 관련 안전 기준 및 인증을 준수하는지 확인하십시오.

Q10: 미니 푸시 버튼 스위치 ON/Off의 일반적인 문제 해결 방법

누를 때 응답이 없음

1. 배선 연결을 확인하십시오.
2. 스위치에 물리적 손상이 있는지 검사하십시오.
3. 내부 결함을 확인하기 위해 멀티미터로 테스트하십시오.
4. 필요한 경우 스위치를 교체하십시오.

간헐적인 작동

1. 루즈한 연결 또는 솔더링 문제를 확인하십시오.
2. 스위치 내부의 먼지 또는 이물질을 조사하십시오.
3. 다양한 조건에서 스위치를 테스트하여 문제를 확인하십시오.

스위치가 한 위치에 멈춤

1. 물리적 장애물을 조사하십시오.
2. 내부 기계적 결함을 테스트하십시오.
3. 스위치가 정상 위치로 돌아가지 않으면 교체하십시오.

전문가 상담

문제 해결이 되지 않으면 전문가와 상담하거나 indicatorlight.com의 푸시 버튼 전기 스위치 페이지와 같은 자원을 참조하는 것이 좋습니다.

결론

미니 푸시 버튼 스위치 ON/Off는 다양한 응용 프로그램에서 다재다능하고 필수적인 구성 요소입니다. 2핀, 순간, 방수 및 촉각 디자인과 같은 다양한 유형은 다양한 요구에 대한 솔루션을 제공합니다. 다이어그램, 연결, 크기, 모양, 재질 및 안전 조치를 이해하면 효과적인 사용과 문제 해결이 가능합니다. 이 포괄적인 안내서는 indicatorlight.com로의 링크를 통해 취미가든 전문가든 이러한 스위치를 사용하는 모든 사람에게 중요한 자원으로 기능합니다.

미국의 미니 푸시 버튼 스위치 가격

미니 푸시 버튼 스위치는 다양한 전자 기기에서 필수적인 구성 요소입니다. 공급 업체 및 특정 기능에 따라 가격이 다를 수 있습니다. 여기에는 미국에서의 가격에 대한 자세한 내용이 나와 있습니다.

상세한 가격 목록

Adafruit: $0.95

Adafruit은 $0.95에 미니 온-오프 푸시 버튼 스위치를 제공합니다. 이 저렴한 옵션은 다양한 전자 프로젝트에 적합합니다.

Amazon: $2 – $10

Amazon은 $2에서 $10 이상으로 변동하는 미니 푸시 버튼 스위치의 다양한 범위를 제공하며 모델 및 기능에 따라 가격이 다릅니다. 고객은 자신의 요구에 가장 적합한 스위치를 선택할 수 있습니다.

Grainger: 특정 가격 정보 없음

Grainger에는 다양한 미니어처 푸시 버튼 스위치가 있지만 웹 사이트에서 가격을 구체적으로 명시하지 않습니다. 가격 정보를 얻으려면 Grainger에 직접 문의하는 것이 좋습니다.

Home Depot: 특정 가격 정보 없음

Home Depot에는 푸시 버튼 라이트 스위치가 있지만 미니 푸시 버튼 스위치의 정확한 가격은 웹 사이트에서 공개되어 있지 않습니다. 정확한 가격 정보를 얻으려면 Home Depot에 직접 문의하는 것이 좋습니다.

이러한 가격은 대략적인 것이며 공급 업체, 소매업체 및 위치에 따라 달라질 수 있습니다. 미니 푸시 버튼 스위치의 온-오프 기능에 대한 가장 정확하고 최신의 가격 정보를 확인하려면 특정 공급 업체 또는 소매업체와 문의하는 것이 좋습니다.

미니 푸시 버튼 스위치를 찾을 때 품질, 내구성 및 전자 기기와의 호환성과 같은 요소를 고려하세요.

미니 푸시 버튼 스위치 ON OFF 란 무엇입니까?

미니 온 오프 푸시 버튼 스위치는 일반 푸시 버튼 스위치에 비해 온-오프 기능이 있는 작은 푸시 버튼 스위치를 말하며 미니의 크기는 더 작고 금속 버튼은 일반적으로 8-12MM입니다.

스위치의 “켜짐-꺼짐” 측면은 회로의 상태를 제어하는 데 사용되며, 버튼을 눌렀을 때 “켜짐” 위치와 버튼을 놓았을 때 “꺼짐” 위치 사이를 전환함을 나타냅니다. 이러한 스위치는 가전제품, 장난감, 소형 가전제품, 자동차 부품 등과 같은 다양한 전자 장치 및 애플리케이션에 일반적으로 사용됩니다.

“미니”라는 용어는 작은 크기를 의미하므로 컴팩트하고 공간이 제한된 설계에 사용하기에 적합합니다. 이 스위치는 단일 또는 다중 극 및 스로우를 포함한 다양한 구성으로 제공되며 다양한 애플리케이션 요구 사항에 맞게 다양한 모양과 색상으로 제공됩니다.

미니 푸시 버튼 스위치 ON OFF – 개요 및 응용

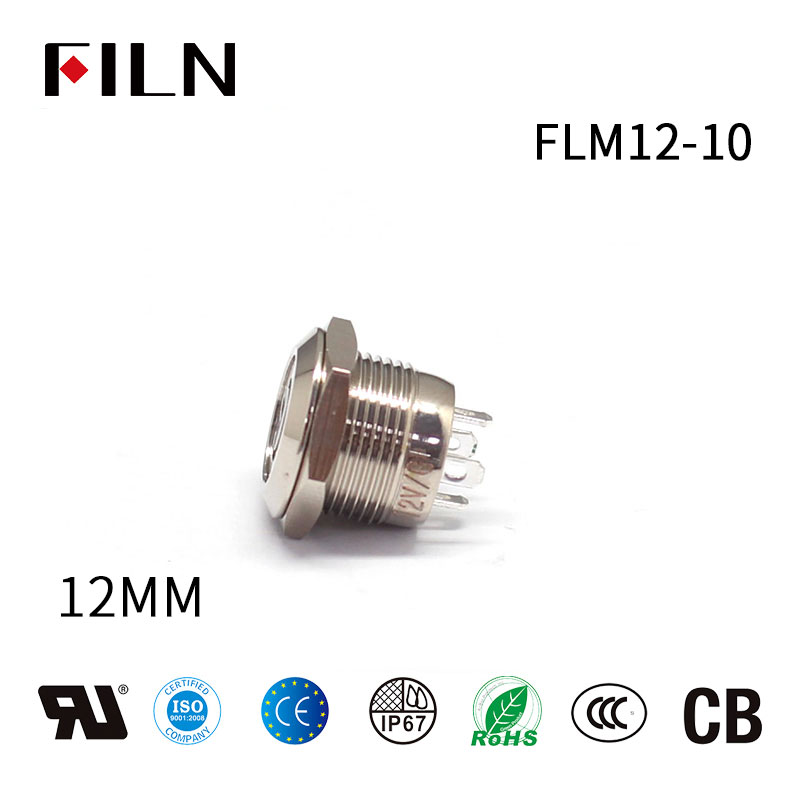

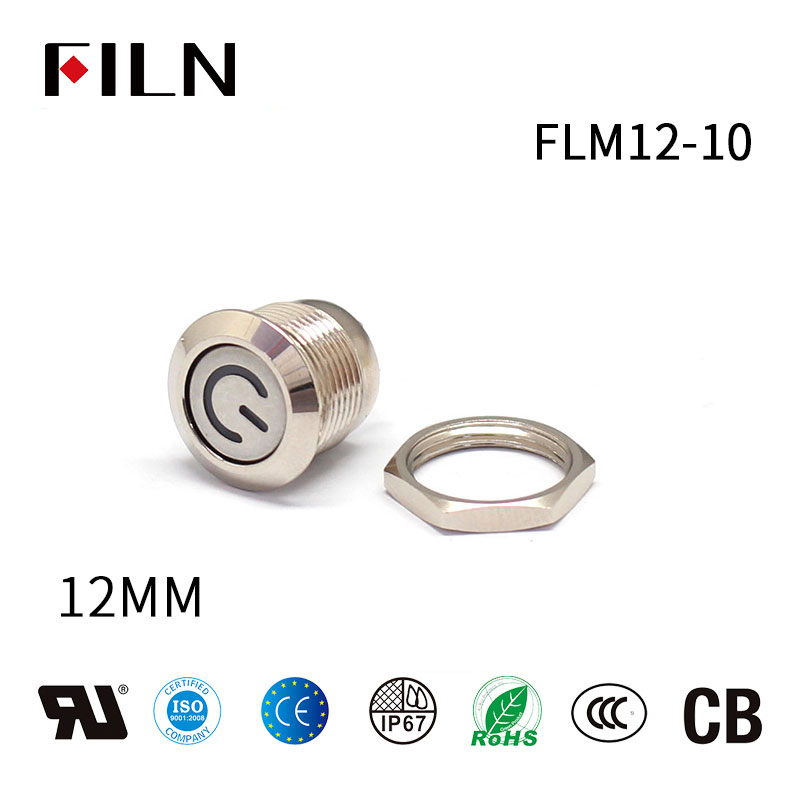

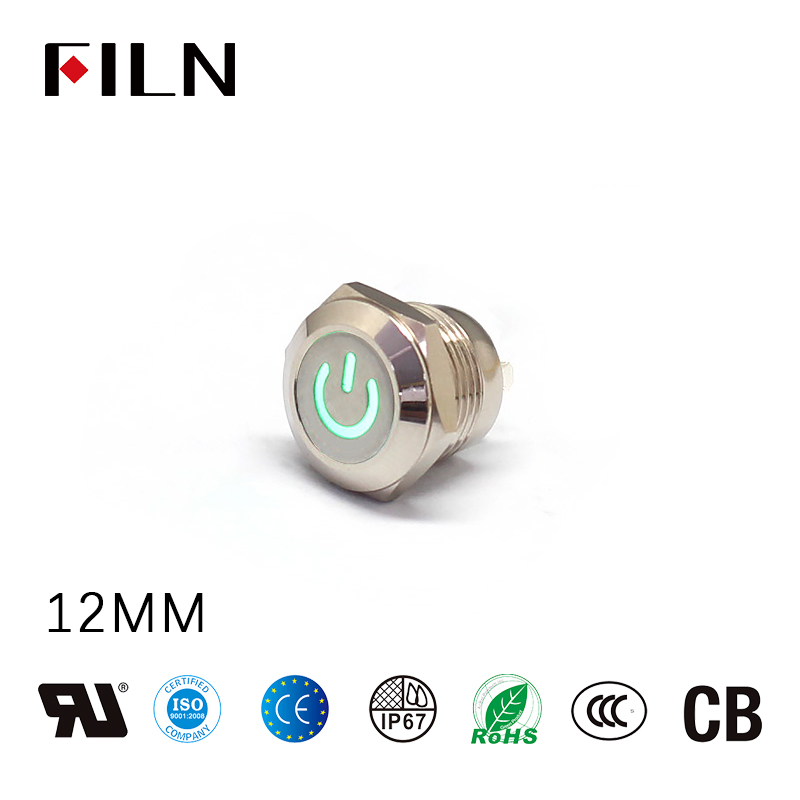

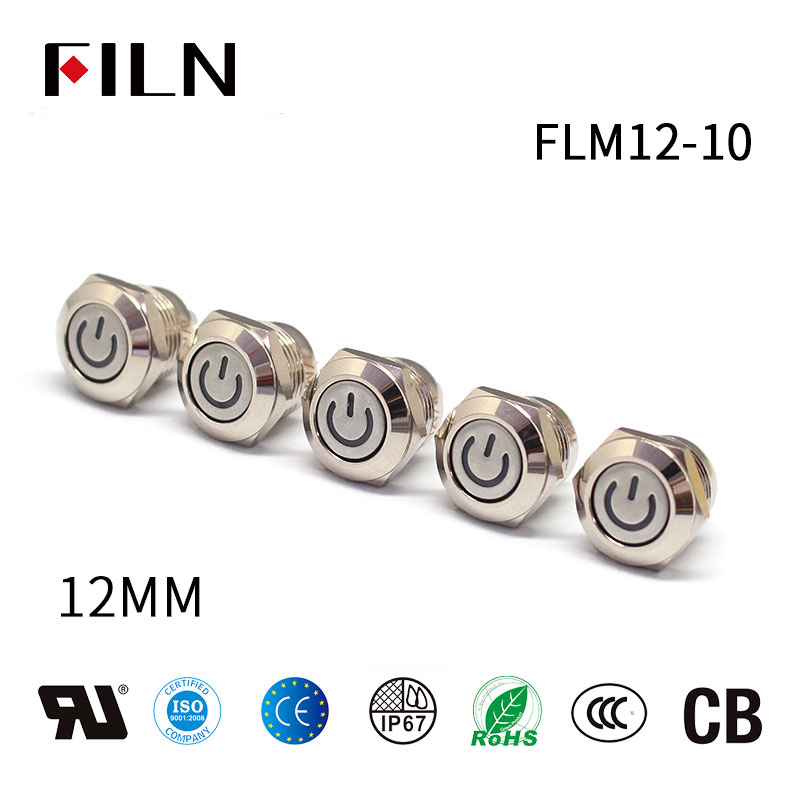

소개: Mini Push Button Switch ON OFF은 전원 심볼이 있는 12mm 크기의 조그마하고 평평한 버튼입니다. 다양한 전기 회로의 제어 스위치로 작동하며 의료 장비, 자동화된 생산 라인, 통신 장치 등 다양한 응용 분야에서 흔히 사용됩니다.

특징:

1. 크기: Mini Push Button Switch ON OFF는 지름이 12mm로 공간에 제한된 디자인에 이상적입니다.
2. 심볼 사용자 정의: 전원 심볼은 스위치의 표준 심볼이지만 대량 구매에 대한 사용자 정의 심볼이 제공될 수 있습니다.
3. 락 없는 디자인: 작은 크기 때문에 이 스위치는 잠금 기능이 없습니다. 잠금 기능이 필요한 경우 대안 모델을 권장할 수 있습니다.

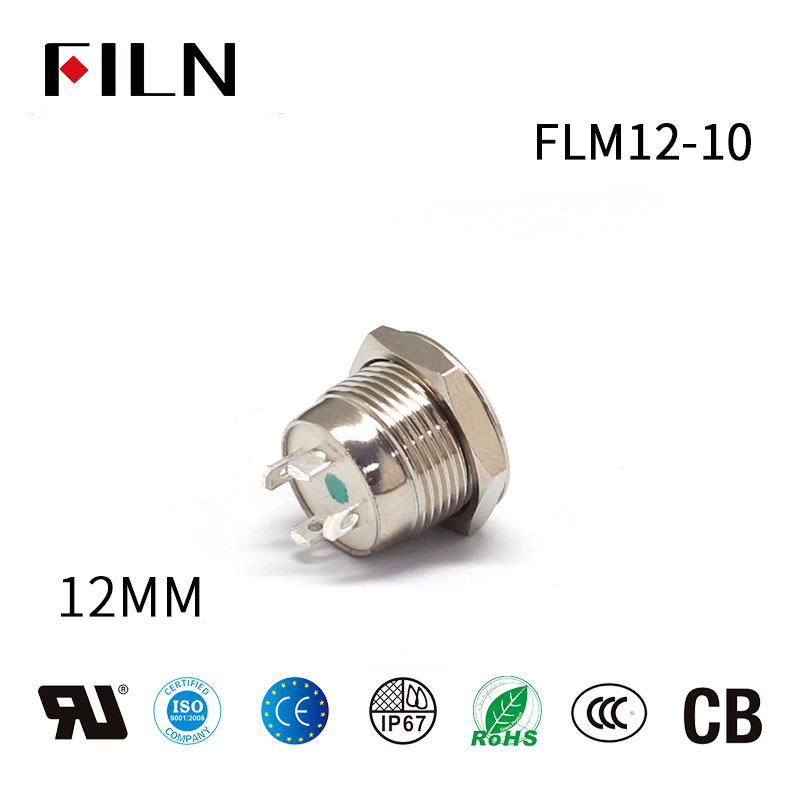

4. 4핀 디자인: 핀 2는 램프에 연결되며 핀 2는 스위치 기능에 사용되어 다양한 연결을 통해 여러 기능을 수행할 수 있습니다.

기능 및 응용:

1. 제어 회로 스위치: Mini Push Button Switch ON OFF는 주로 회로를 제어하여 전기 자동 제어 시스템의 연속자, 릴레이 및 전자기 스타터에 수동 제어 신호를 전송합니다.
2. 두 쌍의 접점: 각 스위치에는 두 쌍의 접점이 있으며(보통 열림 및 보통 닫힘), 버튼을 동시에 누르면 보통 닫힌 접촉이 분리되고 보통 열린 접촉이 닫힙니다.
3. 기본 제어: 이 스위치는 시작, 정지, 정방향 및 역방향 회전, 속도 변경, 인터록 작업과 같은 기본 기능을 수행할 수 있습니다.
4. 색상 코드화된 버튼 캡: 잘못된 작동을 방지하기 위해 버튼 캡에 다양한 색상(빨강, 녹색, 검정, 노랑, 파랑,

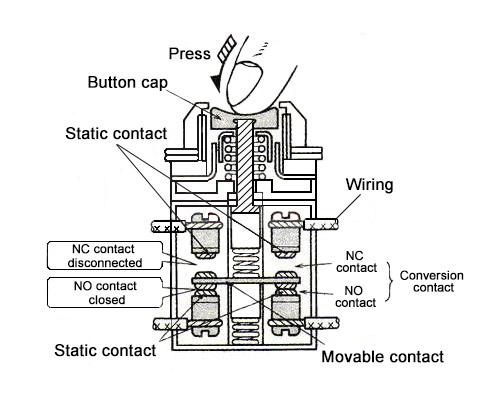

미니 푸시버튼 스위치의 구조와 동작 ON OFF

미니 푸시 버튼 스위치 ON OFF는 여러 가지 필수 구성 요소로 구성되어 있으며 각 구성 요소는 작동에 중요한 역할을 합니다. 다양한 전기 회로의 제어 스위치로 작동하는 방식을 이해하려면 구조를 이해하는 것이 필수적입니다.

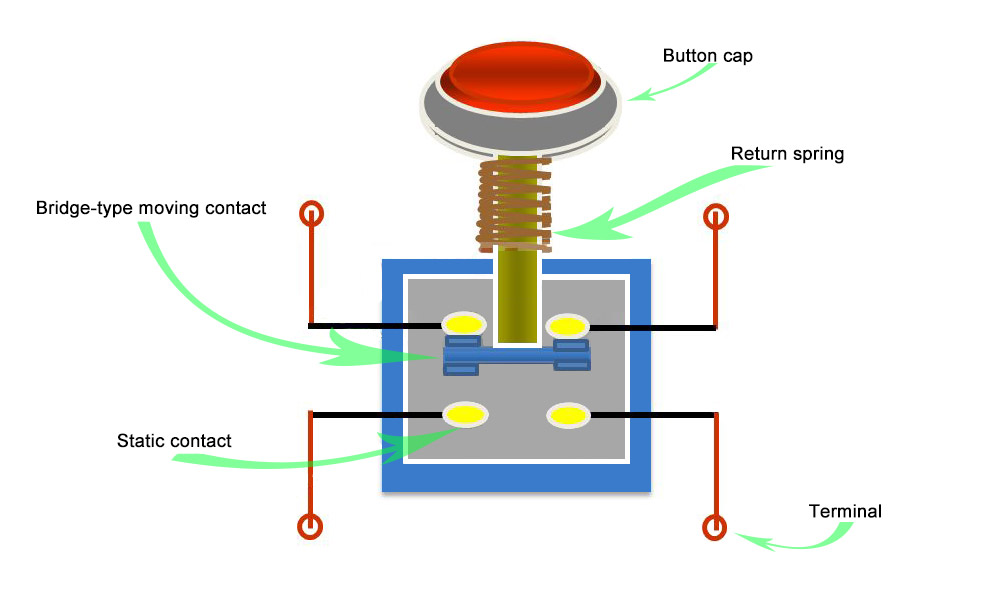

Mini Push Button Switch ON OFF의 구성 요소:

1. 버튼 캡: 버튼 캡은 사용자가 눌러서 활성화하는 스위치의 시각적인 부분입니다.
2. 복귀 스프링: 복귀 스프링은 버튼이 눌린 후에 버튼이 초기 위치로 돌아가도록 보장합니다.
3. 브리지 형태의 이동 접촉: 이 이동 접촉은 브리지 모양으로 설계되어 있으며 버튼이 눌리고 릴리스될 때 연결 및 분리를 담당합니다.
4. 정적 접촉: 정적 접촉은 고정되어 있으며 버튼이 눌릴 때 이동 접촉과 전기적으로 연결됩니다.
5. 스트러트 링크: 스트러트 링크는 버튼 캡에서 이동 접촉으로 힘을 전달하는 역할을 합니다.
6. 외관: 외관은 Mini Push Button Switch ON OFF의 모든 내부 구성 요소를 수용합니다.

종류:

1. 시작 Mini Push Button Switch ON OFF (보통 열린 버튼): 정적 상태에서 이 유형의 스위치는 회로를 열어 둡니다. 버튼 캡이 눌러지면 접점이 연결이 해제되며 버튼이 릴리스되면 자동으로 닫힙니다.
2. 정지 Mini Push Button Switch ON OFF (보통 닫힌 버튼): 정적 상태에서 이 스위치는 회로를 닫은 상태를 유지합니다. 버튼 캡이 눌러지면 접점이 분리되며 버튼이 릴리스되면 자동으로 다시 연결됩니다.
3. 복합 Mini Push Button Switch ON OFF (비통신성 질환 접촉 조합 버튼): 이 유형의 스위치는 복잡한 회로 제어를 허용하는 접촉의 조합을 가지고 있습니다. 버튼 캡이 눌러지면 브리지 형태의 이동 접점이 먼저 보통 닫힌 접촉을 엽니다. 그리고 나서 보통 열린 접촉을 엽니다.

동작:

• 버튼 캡이 눌러지면 브리지 형태의 이동 접점이 아래로 이동하여 스위치의 유형(시작, 정지 또는 복합)에 따라 접촉을 열거나 닫습니다.
• 버튼 캡을 릴리스하면 반환 스프링이 스위치를 재설정하여 접촉이 원래 위치로 돌아갑니다.

미니 푸시 버튼 스위치의 작동 원리 ON OFF

미니 푸시 버튼 스위치 ON OFF는 간단하면서도 효과적인 작동 원리에 따라 작동합니다. 여기에는 스위치가 회로의 연결 및 연결 해제를 제어할 수 있도록 하는 전자석의 사용이 포함됩니다.

동작 원리:

1. 전자자석 활성화: Mini Push Button Switch ON OFF에는 전자자석이 포함되어 있습니다. 버튼 캡이 눌러지면 외부 힘이 가해져 스위치가 활성화됩니다.
2. 전자자석 충전: 버튼이 눌릴 때 스위치의 내부 메커니즘이 전자자석을 충전하여 주변에 자기장을 생성합니다.
3. 자기력 인도: 전자자석이 생성한 자기장은 스위치 내부의 특정 구성 요소를 끌거나 밀어내어 설계 및 유형(시작, 정지 또는 복합)에 따라 달라집니다.
4. 회로 연결/끊기: 스위치 내부의 자기력은 관련 구성 요소가 움직이도록 만들어 정적 및 동적 접점 간의 연결 또는 분리를 유발합니다. 이로 인해 회로가 닫히거나 열립니다.
5. 원격 제어 기능: 충전된 전자자석에 의해 생성된 자기장을 활용하여 Mini Push Button Switch ON OFF는 회로의 상태를 원격으로 제어할 수 있습니다. 회로가 닫힌 경우 연결된 장비 또는 시스템이 의도한대로 작동하며 회로가 열리면 전기의 흐름이 중단되어 연결된 장비가 꺼집니다.

미니 푸시 버튼 스위치의 응용 ON OFF

Mini Push Button Switch ON OFF는 다양한 산업과 상황에서 사용되는 다재다능한 구성 요소입니다. 아래는 그 사용 예시입니다:

1. 계산기 버튼: 휴대용 계산기는 사용자 편의를 위해 작은 Mini Push Button Switches ON OFF를 통합합니다.
2. 리셋 스위치: 이러한 스위치는 일반적으로 작고 우발적인 작동을 방지하기 위해 설계되었으며 전자 기기에서 자주 찾을 수 있습니다.
3. 긴급 정지 버튼: 산업용 기계에는 긴급 정지 버튼이 있으며 일반적으로 비상 상황에서 빠른 액세스를 위해 기계나 주변 영역에 위치합니다.
4. 아케이드 게임: 밝고 다채로운 Mini Push Button Switches ON OFF가 아케이드 게임에서 플레이어를 유도하고 상호 작용을 촉진하는 데 일반적으로 사용됩니다.
5. 스파 및 자쿠지 제어: Mini Push Button Switches ON OFF는 스파 및 자쿠지 제어에서 사용되어 사용자가 거품을 열고 닫을 수 있도록 하여 전체적인 경험을 향상시킵니다.
6. 화장실 플러시: 공중 화장실에서는 Mini Push Button Switches ON OFF를 사용하여 소변을 내리는 데 사용되어 위생적이고 사용자 친화적인 솔루션을 제공합니다.
7. 샤워 시스템: 체육관, 스포츠 클럽 및 학교는 샤워 시스템에서 물 흐름을 효과적으로 관리하기 위해 Mini Push Button Switches ON OFF를 사용합니다.
8. 전등 스위치: 전통적인 전등 스위치에서도 Mini Push Button Switches ON OFF를 사용하여 조명을 제어하는 실용적인 솔루션을 제공합니다.

금속 Mini Push Button Switch ON OFF에 대한 문의 사항이 있으면 직접 연락하거나 당사 엔지니어 루이스 린에게 inquiry@cnylin.com.cn으로 이메일로 연락하십시오. 우리는 귀하의 요구에 맞게 맞춤형 고품질 솔루션을 제공하는 것에 전념하고 있습니다.
