필름 조명 푸시 버튼 스위치 12MM 라운드 순간 스위치 4 핀

제품 도면:

조명 푸시버튼 스위치는 조명 푸시버튼 스위치라고도 합니다.

일부 기계의 푸시 버튼 스위치와 마찬가지로 일반적으로 조명이 없는 금속 플러시 푸시 버튼 스위치 스타일을 볼 수 있습니다.
장비에 금속을 사용하여 디스플레이 효과가 더욱 고급스러워 사람들이 장비 작동 방법을 한눈에 알 수 있습니다.
조명이 있는 푸시 버튼 스위치는 버튼 표면에 빛의 효과를 주기 위한 것입니다. 일반 스위치에 비해 빛이 있는 이러한 종류의 버튼 스위치는 더 매력적일 수 있으며, 어두운 환경에서는 스위치의 위치를 즉시 찾을 수 있습니다.

제품 매개변수:

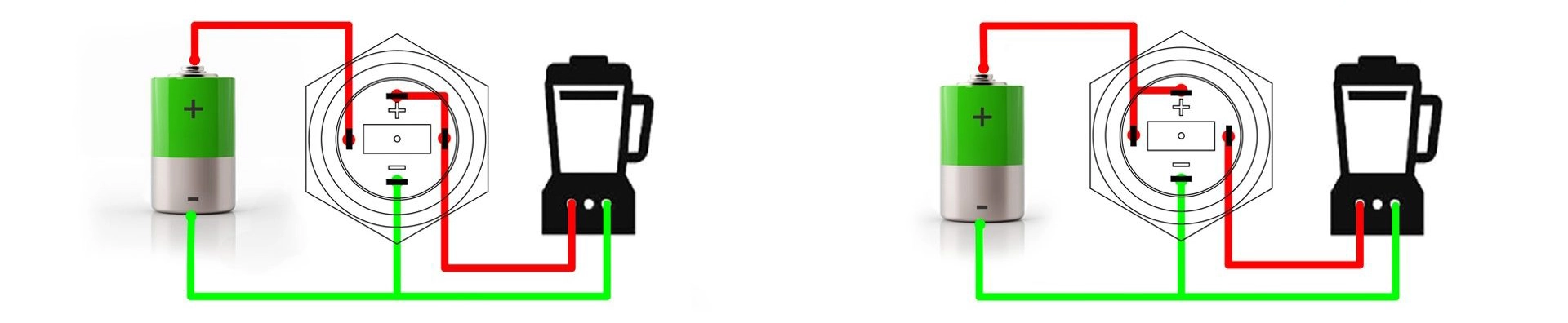

푸시 버튼 스위치 배선 방법:

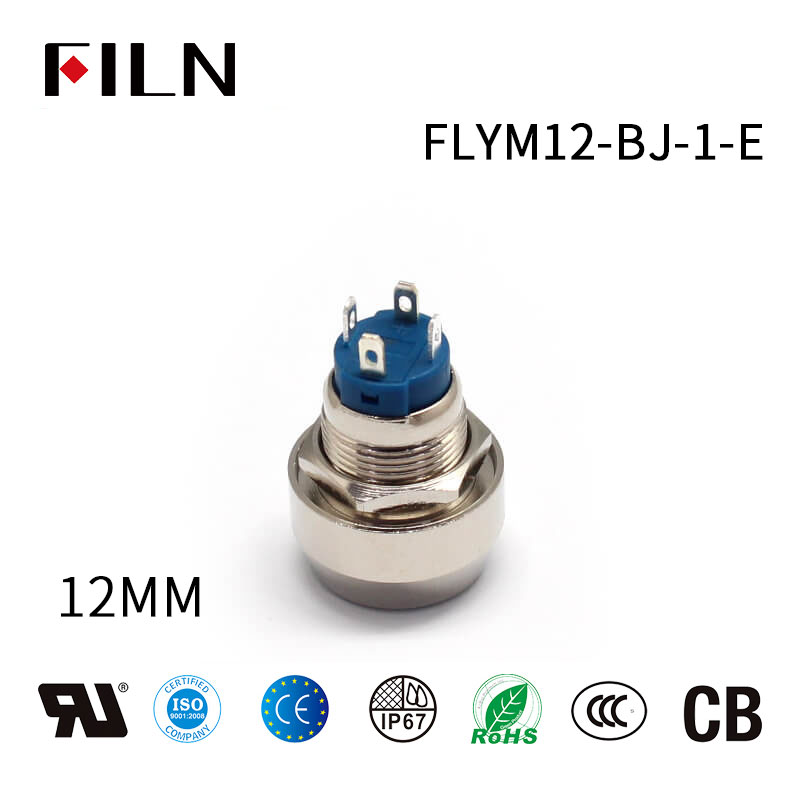

4핀 발광 푸시 버튼 스위치를 연결하려면:

1. 전원 공급원의 양극을 스위치의 로드 핀에 연결합니다.
2. 다른 로드 핀을 LED 램프 핀 “+”에 연결합니다.
3. 장비의 양극을 LED 램프 핀 “+”에 연결합니다.

작동 지침:

1. 전원이 켜진 경우 버튼을 누르면 스위치에 전원이 공급됩니다.
2. 푸시 버튼 내부의 LED는 전원이 공급될 때 켜집니다.
3. 버튼을 놓으면 전원이 꺼집니다.

시각적 참고를 위해 제공된 다이어그램을 참조하십시오.

FILN 푸시버튼 스위치 사용자 정의

이것은 일반적인 푸시 버튼 스위치의 특징이며 특정 제품에는 다양한 변형이나 추가 기능이 있을 수 있습니다.

FILN은 푸시 버튼 스위치 제조업체로 사용자 정의 스위치 서비스를 지원합니다.

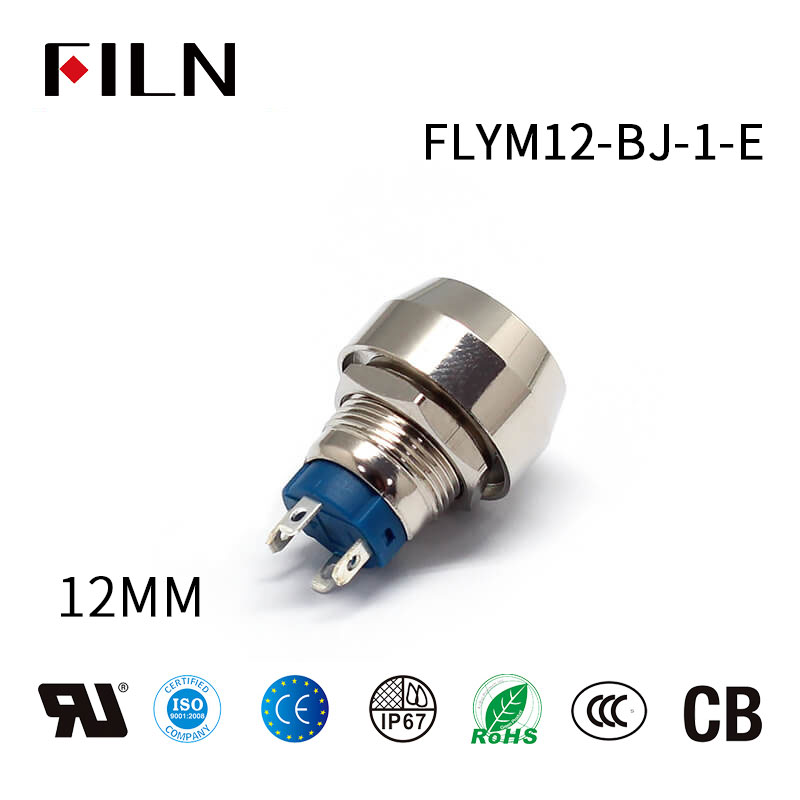

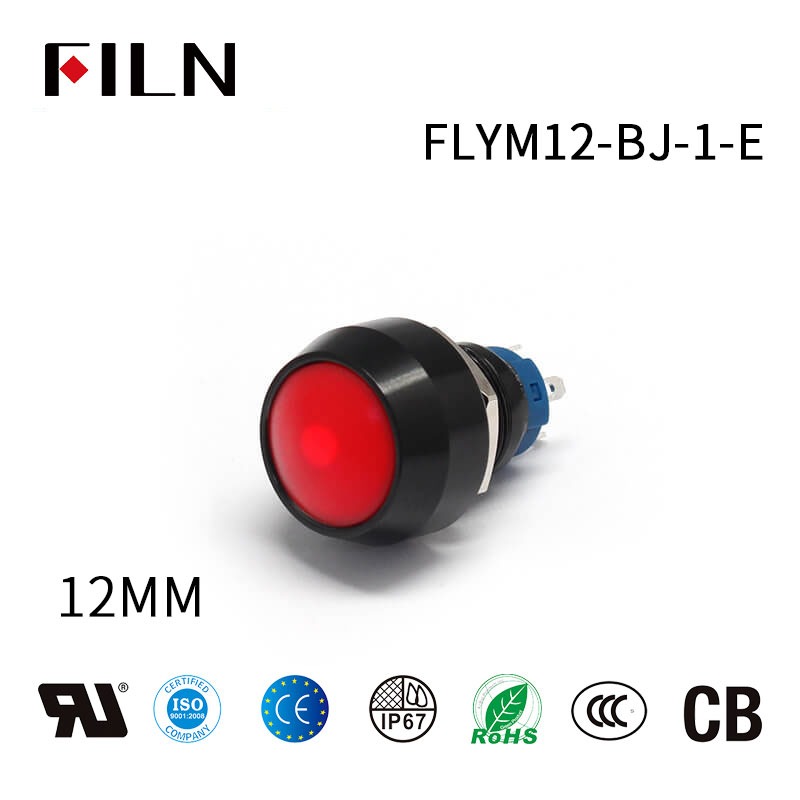

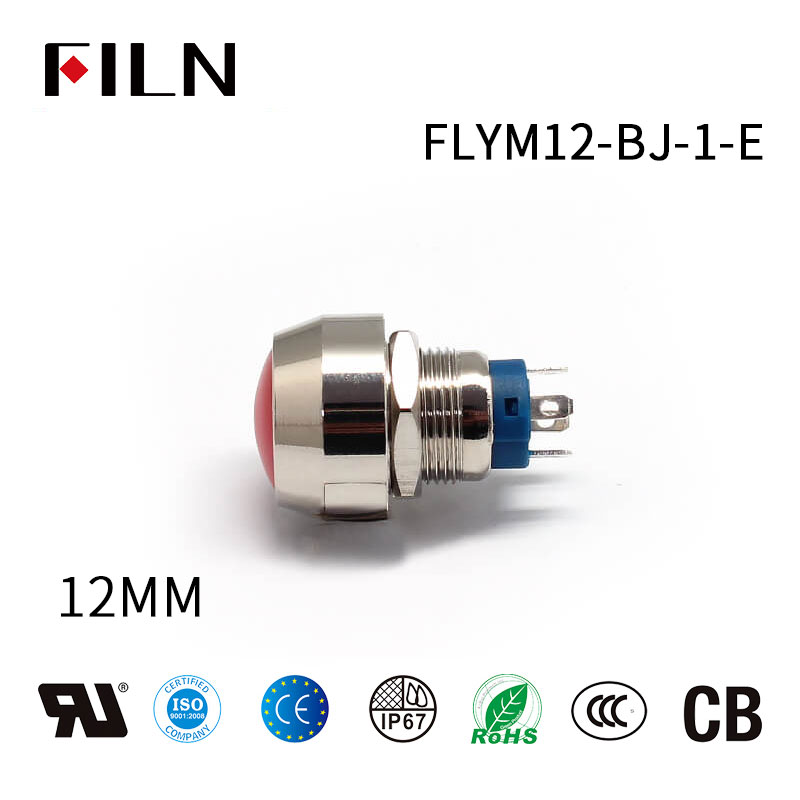

12MM 조명 푸시 버튼 스위치 소개

페이지 빛이 있는 순간 푸시 버튼 스위치는 12mm입니다.

사진을 보시면 일반 금속버튼과 조금 다르다는 것을 알 수 있습니다. 발광 부분은 작은 점이며 버튼 표면은 LED 조명의 색상에 따라 다양한 색상을 가지며 밝기는 조명이 있는 일반 버튼 스위치보다 높습니다.
자세히 살펴보면 조명이 있는 버튼이 더 아름답고 효과적이라는 것을 알 수 있습니다.

조명이 켜진 푸시 버튼 스위치 키패드의 재질이 PC라는 점은 언급할 가치가 있습니다. 금속 하우징 재질은 스테인레스 스틸이며 다른 재질도 사용할 수 있습니다. 아쉽게도 이 스위치는 순간 누름 버튼 스위치이므로 잠금 장치 없이만 만들 수 있습니다. 잠금 장치가 있는 푸시 버튼 스위치를 원하시면 FILN에서 더 다양한 조명 푸시 버튼 스위치 모델을 추천해 드립니다.

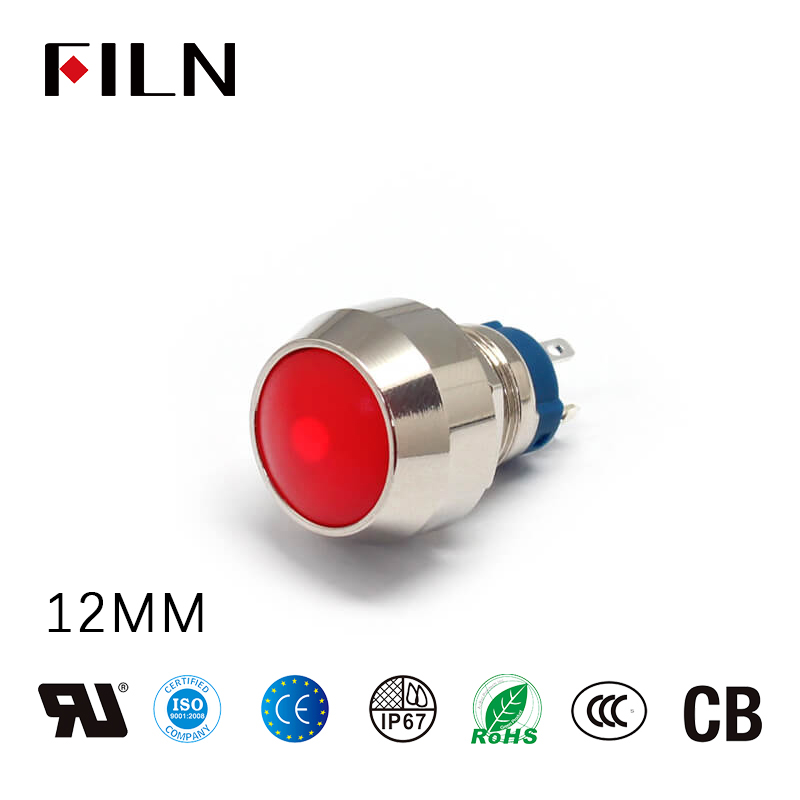

순간 점등 푸시 버튼 스위치의 전압은 3V, 6V, 12V, 24, 110V, 220V일 수 있으며, 380V를 원할 경우 그렇게 할 수도 있습니다.

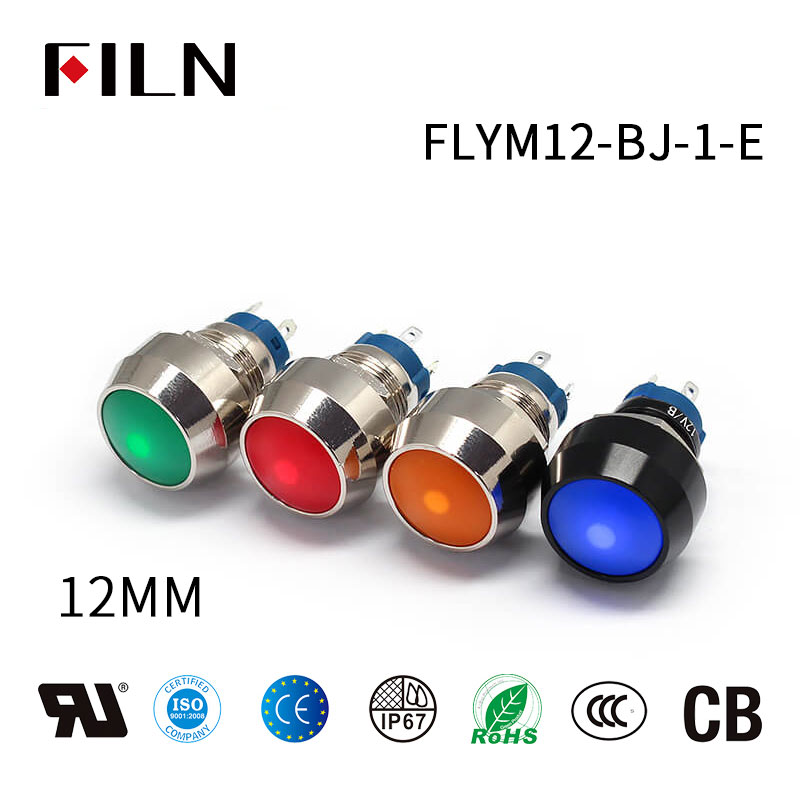

순간 푸시 버튼 스위치의 색상은 빨간색, 녹색, 노란색, 파란색 또는 흰색일 수 있습니다. 검정색을 원할 경우 조명이 없는 버튼 스위치이며 조명이 켜진 푸시 버튼 스위치가 아닙니다.

금속 조명 푸시 버튼 스위치의 장점

모든 플라스틱 푸시버튼과 비교하여 조명이 있는 금속 순간 푸시버튼 스위치는 다음과 같은 장점이 있습니다.

1. 금속 순간 조명 푸시 버튼 스위치는 전도 각도의 일관성이 우수합니다. 또한, 전원을 켰을 때 깜박이는 현상이 없어 사용자가 안심할 수 있습니다.

2. 금속 조명 푸시 버튼 스위치는 환경을 보호하고 품질이 낮은 플라스틱 사용을 줄이기 위해 생산 과정에서 환경 친화적인 재료로 만들어졌습니다.

3. 금속 인스턴트 LED 푸시 버튼 스위치는 사용 과정에서 쉽게 손상되지 않으며 온도를 견딜 수 있으며 이는 매우 좋은 점이며 플라스틱처럼 고온에서 변형되지 않습니다.

조명 순간 푸시 버튼 스위치 구매

FILN은 조명이 가능한 모든 종류의 푸시버튼 스위치를 연구 개발하고 생산하는 데 20년의 경험을 보유하고 있습니다.

우리는 푸시 버튼 스위치가 필요한 전 세계 고객에게 서비스를 제공하고 있습니다. 귀하가 B면 공장이든 대리점이든, 심지어 손이 강한 C면 개인 고객이든 푸시 버튼 스위치와 협력할 수 있는 기회를 얻을 수 있기를 바랍니다.

FILN은 푸시 버튼 스위치의 무료 샘플을 제공하여 테스트할 수 있습니다. 푸시 버튼 스위치의 구체적인 사양이 필요한 경우 자세한 내용을 알려주십시오.

여러 가지 다양한 종류의 발광 푸시 버튼 스위치를 직접 구매하려면 온라인 스토어에서 주문하고 빠르게 발송해 드립니다.

발광 푸시 버튼 스위치에 대한 포괄적인 가이드

발광 푸시 버튼 스위치는 다양한 응용 분야에서 중요한 구성 요소로 사용되며 실용적인 조절과 미적 매력을 모두 제공합니다. 다양한 유형 및 특정 용도, 배선 다이어그램, 유지 보수, 야외 사용을 위한 안전 조치 및 최근 혁신에 대한 포괄적인 발광 푸시 버튼 스위치 가이드는 모든 측면을 다룹니다. 새로운 발광 푸시 버튼 스위치를 설치하려는지 기존 것을 문제 해결하려는지 여부에 관계없이이 문서는 올바른 선택을 도와줄 통찰력과 실용적인 팁을 제공합니다. 이 다재다능한 스위치가 효율성, 안전성 및 사용자 경험을 어떻게 향상시킬 수 있는지 알아보세요.

소개

발광 푸시 버튼 스위치 또는 발광 푸시 버튼 스위치는 다양한 산업에서 다양한 응용 분야에서 사용됩니다. 이 포괄적인 가이드에서는 발광 푸시 버튼 스위치에 관한 가장 많이 묻는 질문들, 배선, 사양, 응용 분야 및 다른 스위치와의 차이 등에 대해 다룰 것입니다.

다양한 종류의 발광 푸시 버튼 스위치는 무엇인가요?

푸시 버튼 LED 스위치 배선 다이어그램

발광 푸시 버튼 스위치는 종종 다양한 배선 구성으로 제공됩니다. 푸시 버튼 LED 스위치의 배선 다이어그램은 주로 LED 단자를 전원원에 연결하는 것을 포함하며, 스위치 단자는 장치를 제어하기 위해 배선됩니다. 이러한 스위치를 배선하는 자세한 지침은 이 링크를 참조하십시오.

발광 푸시 버튼 스위치 배선 다이어그램

또 다른 유형은 발광 푸시 버튼 스위치이며, 여기서 배선 다이어그램은 LED 버전과 약간 다를 수 있습니다. 이 다이어그램에는 조명과 전환 기능을 모두 위한 연결이 포함됩니다. 발광 푸시 버튼 스위치의 배선 다이어그램 예시는 이 페이지에서 확인할 수 있습니다.

발광 푸시 버튼 슈나이더

슈나이더 일렉트릭의 발광 푸시 버튼 스위치는 품질과 다양한 응용 분야에서 알려져 있습니다. 이러한 스위치는 순간 작동 및 라칭 기능을 모두 제공하여 산업 및 상업 분야에서 널리 사용됩니다.

전기 푸시 버튼 스위치

전기 푸시 버튼 스위치는 주로 기계 및 장비의 전기 제어에 사용됩니다. 이러한 스위치는 발광 또는 비발광, 순간 작동 또는 라칭 유형으로 찾을 수 있습니다.

순간 작동 푸시 버튼 스위치

순간 작동 푸시 버튼 스위치는 버튼이 눌려진 경우 기본 위치로 돌아갑니다. 이로써 일시적인 연결이 필요한 응용 분야에 적합합니다. 순간 작동 푸시 버튼 스위치에 대한 자세한 내용은 여기에서 확인할 수 있습니다.

발광 순간 작동 푸시 버튼 스위치

발광 순간 작동 푸시 버튼 스위치는 순간 작동 작업과 조명의 기능을 결합합니다. 이는 시각적 피드백을 제공하며 주로 제어 패널에서 사용됩니다.

12V 푸시 버튼 온/오프 스위치

12V 푸시 버튼 온/오프 스위치는 자동차 및 저전압 응용 분야에서 널리 사용됩니다. 12V 전원 공급원으로 간단한 제어를 제공합니다.

사각 순간 작동 푸시 버튼 스위치

사각 순간 작동 푸시 버튼 스위치는 독특한 사각 디자인을 갖춘 다른 변형입니다. 주로 심미적이거나 특정 디자인 요구 사항에 사용됩니다.

발광 푸시 버튼 스위치를 설치하고 배선하는 방법은 무엇인가요?

필요한 도구 및 소재

• 와이어 스트리퍼
• 드라이버
• 솔더링 아이언 (필요한 경우)
• 와이어 및 커넥터
• 발광 푸시 버튼 스위치

단계별 배선 가이드

1. 단자 식별: 대부분의 발광 푸시 버튼 스위치에는 LED 및 스위치용 별도의 단자가 있습니다. 진행하기 전에 이들을 식별하십시오.
2. 와이어 벗기기: 와이어 스트리퍼를 사용하여 와이어 끝에서 절연을 제거하십시오.
3. LED 단자 연결: LED 단자를 전원원에 연결하십시오. 12V 푸시 버튼 스위치의 경우 12V 전원 공급원에 연결하십시오.
4. 스위치 단자 연결: 스위치 단자를 제어하려는 장치에 배선하십시오.
5. 연결 고정: 연결을 고정하기 위해 솔더 또는 커넥터를 사용하십시오.
6. 스위치 장착: 스위치를 원하는 위치에 나사나 클립을 사용하여 장착하십시오.
7. 스위치 테스트: 시스템을 켜고 스위치를 테스트하여 올바른 작동을 확인하십시오.

For more detailed instructions, check the specific product page.

발광 푸시 버튼 스위치의 일반적인 응용 분야는 무엇인가요?

발광 푸시 버튼 스위치는 다양한 응용 분야에서 널리 사용됩니다. 다음은 이러한 스위치가 구현된 몇 가지 일반적인 분야입니다:

산업 제어 패널

산업 환경에서 발광 푸시 버튼 스위치는 시각적 피드백을 제공하고 기계를 제어하기 위해 일반적으로 제어 패널에 사용됩니다.

자동차 제어

차량에서는 발광 푸시 버튼 스위치가 조명, 사운드 시스템 등 다양한 액세서리를 제어하는 데 사용됩니다. 자동차용 스위치에 대한 자세한 내용은 여기에서 확인할 수 있습니다.

가전제품

이러한 스위치는 세탁기, 전자 레인지 및 시각적 피드백이 유익한 기타 기기와 같은 가전제품에도 사용됩니다.

해양 응용 분야

해양 환경에서는 19mm 빨간색 LED 해양 푸시 버튼 스위치와 같은 발광 푸시 버튼 스위치가 도전적인 조건에서 가시성과 제어를 제공합니다.

아케이드 기계

게임 산업에서는 발광 푸시 버튼 스위치가 아케이드 기계에서 게임 경험을 향상시키는 데 사용됩니다. 이러한 스위치에 관한 자세한 내용은 여기에서 확인할 수 있습니다.

의료 기기

의료 기기는 다양한 기능에 대한 정밀한 제어와 시각적 지시기를 제공하기 위해 이러한 스위치를 활용합니다.

적절한 발광 푸시 버튼 스위치를 선택하는 방법은 무엇인가요?

전압 등급 고려

스위치의 전압 등급이 응용 분야와 일치하는지 확인하십시오. 예를 들어 12V 푸시 버튼 스위치는 자동차 응용 분야에 적합합니다.

작동 유형 결정

응용 분야의 요구에 따라 순간 작동 및 라칭 작동 중에서 선택하십시오. 순간 스위치는 일시적인 작업에 적합하며, 라칭 스위치는 위치를 유지합니다.

모양 및 크기 평가

디자인 측면인 모양 및 크기를 고려하여 실내 디자인과 공간 요구 사항을 맞추십시오.

조명 평가

색상 및 밝기를 포함한 조명 옵션을 평가하여 응용 분야의 시각적 피드백 요구를 충족시키십시오.

품질 및 브랜드 확인

내구성과 신뢰성 있는 성능을 보장하기 위해 신뢰성 있는 브랜드 및 고품질 제품을 고려하십시오. 예를 들어 슈나이더의 발광 푸시 버튼은 품질로 알려져 있습니다.

환경 고려

온도, 습도 및 화학 물질 노출과 같은 환경 조건을 평가하고 적절한 소재 및 등급의 스위치를 선택하십시오.

전문가 상담

확신이 없으면 전문가와 상담하거나 인디케이터 라이트의 카테고리 페이지에서 제품 사양을 참조하십시오.

발광 푸시 버튼 스위치와 비발광 푸시 버튼 스위치 간의 차이점은 무엇인가요?

시각적 피드백

발광 푸시 버튼 스위치는 시각적 피드백을 제공하여 사용자가 스위치의 상태를 빠르게 확인할 수 있게 합니다. 비발광 스위치는 이 기능이 없습니다.

실내 디자인

발광 스위치는 종종 디자인에 아름다움을 더하여 제어 패널이나 장치의 모양을 높입니다.

비용

일반적으로 조명이 있는 푸시 버튼 스위치는 조명 기능이 더 복잡해지기 때문에 조명이 없는 푸시 버튼 스위치보다 가격이 더 비쌉니다.

전력 소비

발광 스위치는 조명 요소를 위해 추가 전력을 소비하며, 비발광 스위치는 이러한 소비가 없습니다.

응용 분야 특정

발광 스위치는 시각성이 필수적인 환경, 즉 어두운 환경이나 신속한 식별이 필요한 경우에 선호됩니다. 비발광 스위치는 조명이 필요하지 않은 간단한 응용 분야에 선택될 수 있습니다.

결론

발광 푸시 버튼 스위치는 다양한 응용 분야에서 다재다능하게 사용되며 실내 디자인, 기능성 등을 제공합니다. 이러한 스위치를 효과적으로 구현하기 위해 그 종류, 배선, 응용 분야 및 적절한 선택 방법을 이해하는 것이 중요합니다. 산업 제어 패널, 해양 응용 분야, 가전제품 등 어디에서나 시각적인 피드백과 함께 안정적인 제어를 제공합니다. 이 가이드에서 논의된 요소를 고려함으로써 사용자는 특정 요구에 맞게 발광 푸시 버튼 스위치를 선택하고 사용할 수 있습니다.

발광 푸시 버튼 스위치를 해결하는 방법은 무엇인가요?

배선 점검

발광 푸시 버튼 스위치가 예상대로 작동하지 않는 경우 배선을 점검하십시오. 헐거나 손상된 전선은 기능 오동작의 원인이 될 수 있습니다. 적절한 연결에 대한 자세한 내용은 배선도를 참조하십시오.

전원 공급 확인

LED 및 스위치에 대한 전원 공급이 필요한 전압 범위 내에 있는지 확인하십시오. 일치하지 않으면 LED가 점등되지 않거나 스위치가 작동하지 않을 수 있습니다.

LED 테스트

LED가 점등되지 않는 경우 멀티미터로 테스트하거나 다른 전원 공급에 연결하여 작동 여부를 확인하십시오.

기계 부품 검사

가끔씩 스위치 내부의 기계 부품이 멈추거나 마모될 수 있습니다. 스위치의 기계 부품을 점검하고 필요한 경우 교체하십시오.

제조사의 지침 참조

문제 해결이 되지 않으면 제조사의 지침을 참조하거나 지원 부서에 문의하십시오. 자세한 내용은 제품 페이지에서 찾을 수 있습니다.

발광 푸시 버튼 스위치를 유지하는 방법은 무엇인가요?

정기 점검

스위치와 해당 배선을 주기적으로 마모, 손상 또는 느슨한 연결의 징후로 점검하십시오. 문제가 발견되면 즉시 처리하여 오작동을 방지하십시오.

필요에 따라 청소

환경에 따라 스위치에 먼지와 먼지가 축적될 수 있습니다. 외관과 기능을 유지하기 위해 부드러운 천과 비말 없는 청소제를 사용하여 청소하십시오.

LED 모니터링

LED의 밝기와 색상을 주시하십시오. 변경 사항이 감지되면 마모나 전원 문제의 표시일 수 있습니다.

제조사의 권장사항 따르기

유지 관리를 위한 제조사의 권장 사항, 특히 특정 청소제, 점검 간격 및 교체 부품에 대한 내용을 항상 따르십시오.

스페어 파트 보유

문제가 발생한 경우 빠른 교체를 위해 추가 스위치 또는 LED와 같은 스페어 파트를 보유하는 것이 도움이 될 수 있습니다.

발광 푸시 버튼 스위치는 야외 사용에 안전한가요?

IP 등급 확인

야외 사용을 위한 발광 푸시 버튼 스위치를 선택할 때 IP (입자 보호) 등급을 확인하십시오.

IP 등급은 먼지와 물에 대한 보호 수준을 나타냅니다. 예를 들어 IP67 등급의 스위치는 먼지와 일시적인 물 잠금에 대한 보호를 제공합니다.

소재 고려

야외 조건에 견딜 수 있는 소재로 만든 스위치를 선택하십시오. 자외선, 비, 기온 변화와 같은 야외 조건에 견딜 수 있는 소재로는 스테인리스 스틸과 특정 플라스틱이 일반적으로 사용됩니다.

응용 분야 평가

특정 야외 응용 분야와 노출될 환경 조건을 고려하십시오. 야외용으로 설계된 스위치를 선택하면 내구성과 올바른 작동이 보장됩니다.

제품 사양 확인

제품 사양을 참조하거나 제조사에 문의하여 선택한 스위치가 야외 사용에 적합한지 확인하십시오. 야외 등급 스위치의 경우 여기에서 옵션을 살펴볼 수 있습니다.

발광 푸시 버튼 스위치에서 어떤 혁신이 가능한가요?

스마트 연결성

일부 최신 발광 푸시 버튼 스위치는 스마트 연결성을 제공하여 모바일 앱이나 자동화 시스템을 통한 제어 및 모니터링이 가능합니다.

사용자 정의 가능한 조명

LED 기술의 발전으로 사용자는 필요에 따라 색상, 밝기 및 패턴을 변경할 수 있는 사용자 정의 가능한 조명을 사용할 수 있게 되었습니다.

에너지 효율성

최신 스위치는 종종 에너지 효율적인 LED를 도입하여 밝기를 희생하지 않고 전력 소비를 최소화합니다.

강화된 내구성

혁신적인 소재와 디자인으로 발광 푸시 버튼 스위치의 내구성과 수명이 증가했습니다. 심한 환경에서도 사용 가능합니다.

다른 시스템 통합

스마트 홈 자동화 또는 산업 제어 시스템과의 통합을 통해 다른 장치와의 보다 원활한 제어와 조정이 가능합니다.

결론

발광 푸시 버튼 스위치는 다양한 응용 분야에서 중요한 역할을 하며 기능적인 제어와 시각적인 피드백을 모두 제공합니다. 적절한 선택, 설치, 유지 보수 및 기능에 대한 이해를 통해 이러한 스위치는 신뢰성 있고 미적으로 매력적인 솔루션을 제공할 수 있습니다. 혁신은 그들의 능력을 향상시키고 있으며 현대 기술에서 불가결한 구성 요소로 만들고 있습니다. 이 포괄적인 가이드의 통찰과 지침을 따르면 사용자 및 전문가는 각자의 분야에서 발광 푸시 버튼 스위치를 효과적으로 활용할 수 있습니다. 간단한 12V 온/오프 스위치든 정교한 발광 단시간 푸시 버튼 스위치든 올바른 선택과 응용으로 효율성과 사용자 경험에 상당한 차이를 만들 수 있습니다. 더 많은 제품 및 정보를 보려면 Indicator Light를 방문하세요.
