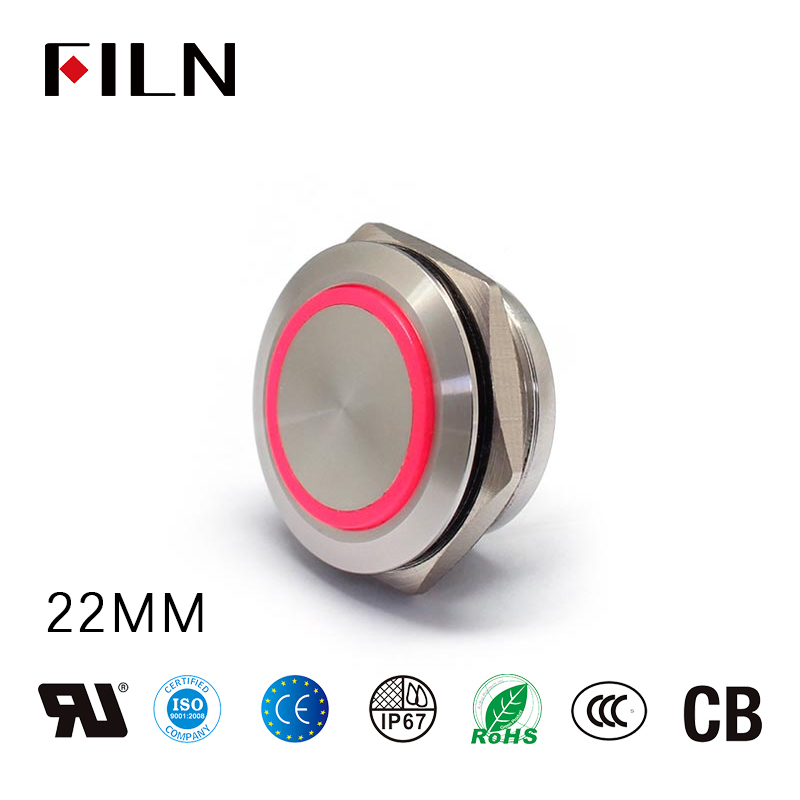

22MM 매우 짧은 푸시 버튼 스위치 순간 4 핀 스위치

제품 도면:

FILN의 일반 금속 푸시버튼 스위치는 일반적으로 3.5cm보다 깁니다. 공간이 충분한 장비에 설치하기에 적합하지만 공간이 제한된 일부 장비에는 소형, 초박형 및 매우 짧은 크기의 FILN 초소형 푸시버튼 스위치(소형 푸시버튼 스위치라고도 함)를 사용할 수 있습니다. 설치 공간 부족 문제에 대한 효과적인 솔루션입니다.

제품 매개변수:

푸시 버튼 스위치 배선 방법:

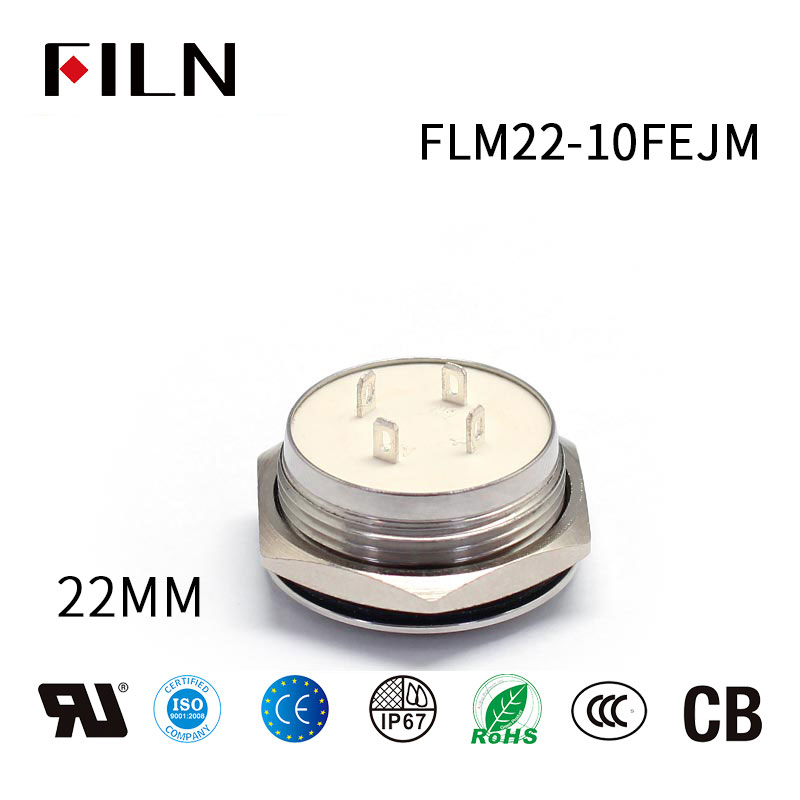

제품의 배선은 4핀으로 매우 간단합니다.

사용 방법은 당사의 16mm, 19mm 쇼트형 4핀 금속 푸시버튼과 동일합니다. 4핀 1NO 푸시 버튼 스위치에는 두 가지 배선 모드가 있습니다.

이 이미지를 저장하고 테스트할 수 있습니다. 배선 모드는 매우 간단합니다. 제품에 4개의 핀이 있고 2개는 스위치 핀이고 2개는 조명 핀이며 양극과 음극을 구별할 필요가 없다는 것을 알아야 합니다.

결선 방법은 다음과 같습니다.

관련 상품:

초단형 푸시 버튼 스위치의 기능:

FILN 초단형 푸시 버튼 스위치는 둥근 모양을 갖고 있으며 대부분의 기존 푸시 버튼 스위치와 동일하며 일반적으로 크기는 16~22MM 범위입니다.

초단형 푸시 버튼 스위치는 일반적으로 내부에 작은 원형 또는 사각형 푸시 버튼이 내장되어 있으며 인쇄 회로 기판(PCB)에 장착되도록 설계되었습니다. 손으로 누르면 버튼 표면에 힘이 가해져 전기 연결이 생성되는 플런저 또는 버튼이 특징입니다. 버튼을 놓으면 연결이 끊어지고 원래 모습이 복원됩니다.

매우 짧은 푸시버튼 스위치의 장점은 매우 얇고 소형 전자 장치에 통합하기 쉽다는 것입니다. 일부 소형 휴대용 장치와 같은 애플리케이션에서 스위치로 사용하기에 적합합니다.

매우 짧은 푸시 버튼 스위치는 순간 푸시 버튼 스위치입니다. 순간 스위치는 버튼을 길게 누르고 있을 때만 연결되고, 버튼을 놓으면 연결이 끊어집니다.

매우 짧은 푸시 버튼 스위치를 선택할 때 중요한 고려 사항에는 전기 사양(전압 및 전류 정격), 버튼을 누르는 데 필요한 작동력, 작동 온도 범위 및 스위치의 예상 수명이 포함된다는 점에 유의하는 것이 중요합니다.

매우 짧은 푸시 버튼 스위치에 대한 설명:

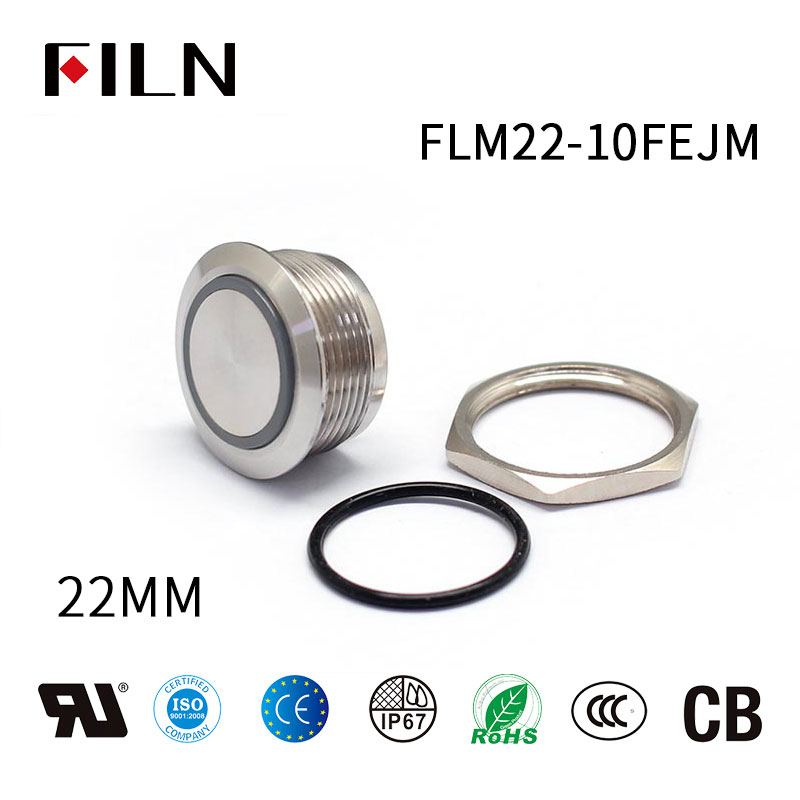

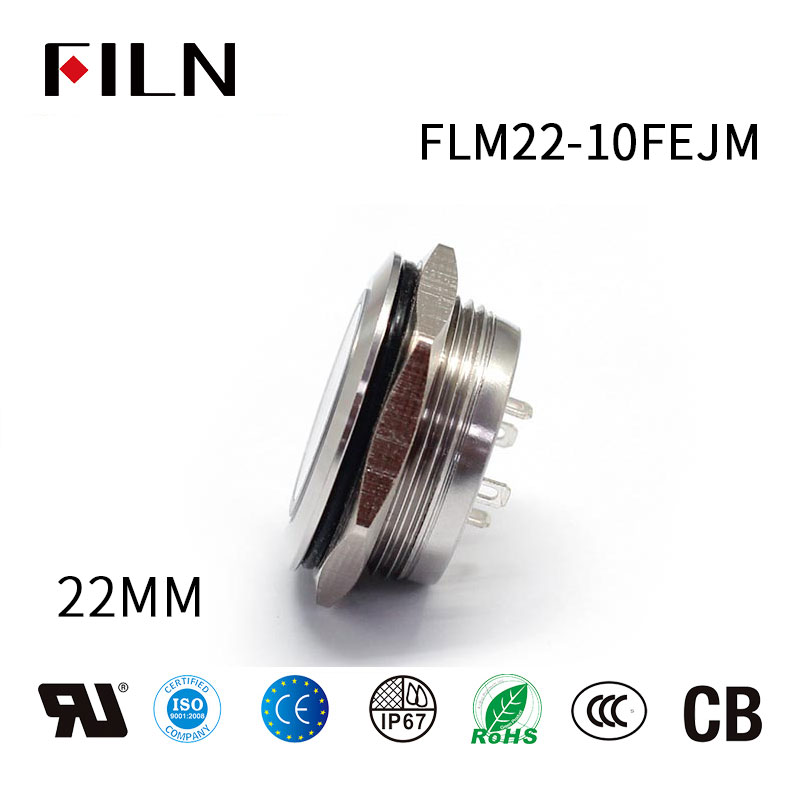

당사의 매우 짧은 4핀 푸시 버튼 스위치는 길이가 12.1mm에 불과한 컴팩트하고 공간 절약형 솔루션이므로 좁은 공간에 설치하는 데 이상적입니다. 플랫 헤드 디자인과 22mm의 장착 구멍 크기가 특징으로 어떤 패널에서도 매력적이고 세련된 외관을 제공합니다.

이 맞춤형 스위치는 황동, 스테인리스강, 아연 합금의 세 가지 금속 재질로 제공됩니다. 황동은 비용 효율적인 옵션을 제공하고, 스테인리스강은 뛰어난 내식성을 제공하며, 아연 합금은 다양한 색상으로 도금이 가능합니다. 그러나 아연 합금으로 맞춤 제작하는 경우 최소 주문 수량(MOQ) 요구 사항이 있을 수 있습니다. 일반적인 재료는 스테인레스 스틸 또는 황동입니다.

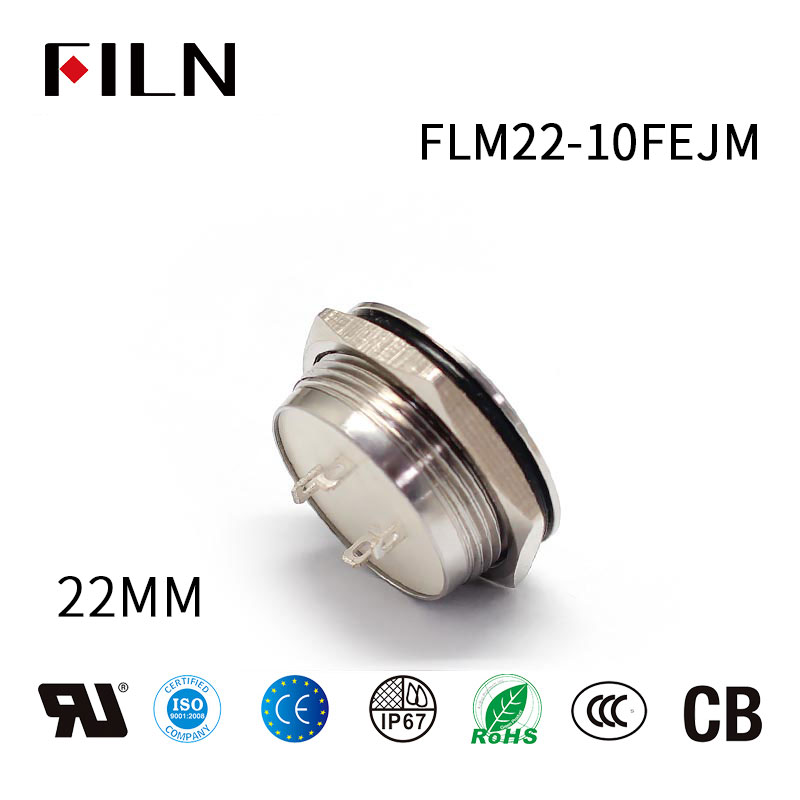

스위치는 빨간색, 노란색, 파란색, 녹색, 흰색의 다섯 가지 생생한 색상으로 제공됩니다. 4핀이 있는데 2핀은 스위칭용, 2핀은 조명용입니다. 현재 기능은 단일 장치로 1NO(상시 열림)로 제한되어 안정적인 성능을 제공합니다.

정격 전류가 0.5A / 250V AC인 이 스위치는 전력 소비가 100W 미만인 기기에 적합합니다. 3V, 6V, 12V, 24V, 110V 및 220V를 포함한 다양한 전압 옵션을 지원합니다.

스위치의 기계적 수명은 100,000주기이며 5년 보증이 제공됩니다. 당사 Filn에서는 보증기간 내 제품 불량에 대해 무상 교환을 해드리고 있습니다.

CE, ROSH, UL 및 기타 국제 표준 인증을 받은 이 스위치는 품질과 안전성을 보장합니다. 방수 등급이 IP65로 개정되어 실외 환경에서도 안정적인 성능을 보장합니다.

또한 고객의 특정 요구 사항을 충족하도록 맞춤화된 전선 및 단자에 대한 사용자 정의 옵션도 제공합니다.

요약하자면, 당사의 매우 짧은 4핀 푸시 버튼 스위치는 컴팩트한 디자인, 매력적인 외관, 다양한 재료 옵션, 다양한 색상, 안정적인 성능 및 국제 인증을 제공합니다. IP65 방수 등급으로 실외 사용에 적합합니다. 추가 정보 및 사용자 정의 가능성에 대해서는 당사에 문의하십시오.

배선 모드 1

전등선에 닫힌 스위치를 선으로 연결한 후 장치에 연결합니다. 장치의 다른 라인은 램프 라인과 전원 라인에 연결됩니다. 전원의 다른 라인은 스위치의 다른 핀에 연결됩니다. 푸시 버튼을 누르면 장치가 작동하기 시작하고 제품의 표시등이 켜집니다. 손을 떼면 조명과 기기가 꺼집니다.

배선 모드 2

스위치 핀과 조명 핀은 전원의 한 극에 연결되고, 전원의 다른 극은 다른 LED의 핀 및 장치에 연결됩니다.

이 연결 방식을 통해 제품의 표시등은 항상 켜져 있으며 스위치를 누르면 장치가 작동하기 시작합니다.

Filn의 4핀 초단형 푸시 버튼 스위치의 장점

Filn은 초단형 4핀 푸시 버튼 스위치, 표시등 및 신호등을 전문으로 하는 선도적인 제조업체입니다. 당사의 제품은 기계, 전력, 자동화 등 산업 분야에서 폭넓게 응용됩니다.

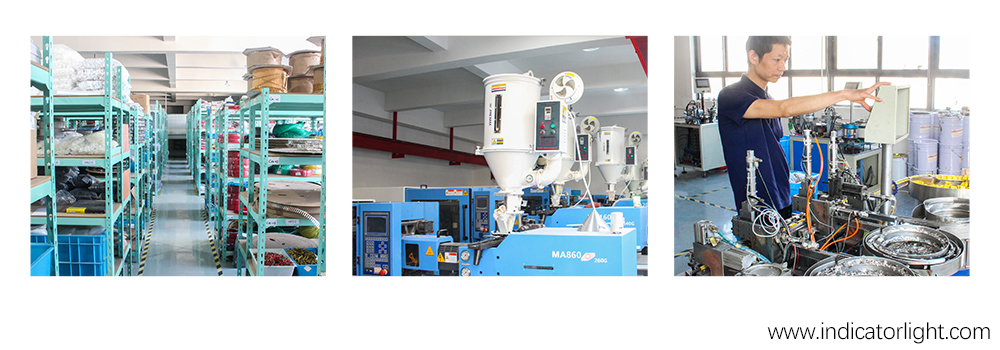

12년의 생산 경험을 바탕으로 Filn은 중국의 중산층 및 고급 사용자가 선호하는 선택이 되었습니다. 우리는 내압 시험기, 전류 시험기, 방수 시험기, 노화 시험기를 포함한 첨단 생산 장비, 시험기 및 검사 도구를 자랑합니다.

우리는 ISO9001 품질 시스템 요구 사항을 엄격하게 준수하여 독특한 품질 보증 시스템을 구현했습니다. 이 시스템은 당사 제품이 생산 및 테스트 과정 전반에 걸쳐 철저한 품질 관리를 받도록 보장합니다.

Filn은 10명의 엔지니어로 구성된 전문 R&D 팀에 자부심을 갖고 있습니다. 각 제품 섹션에는 새로운 LED 푸시 버튼 스위치 제품을 개발하고 고객의 특정 요구 사항을 충족하는 맞춤 서비스를 제공하는 데 중점을 두는 2~3명의 전담 엔지니어가 지원됩니다.

4핀 초단형 푸시 버튼 스위치 무료 샘플 받기

제품에는 MOQ가 없습니다. 1개, 10개, 100개 또는 수천 개의 대량 구매 여부에 관계없이 당사에 문의할 수 있습니다. 구매 방법은 2가지입니다

1. 이메일을 보내주시고 필요한 제품의 색상과 전압을 알려주시면 제안을 보내드리겠습니다.

PayPal, 신용카드, 은행 송금을 통해 결제하실 수 있습니다. 당사에 대해 궁금한 점이 있거나 제품이 필요하거나 샘플을 원하는 경우 당사에 직접 문의하시기 바랍니다. 저희 이메일 주소는 inquiry@cnylin.com.cn입니다.

2. 온라인 구매 방식, www.cnfiln.com에 구매 쇼핑 플랫폼이 있으며, 온라인으로 직접 주문할 수 있습니다.

4핀 푸시 버튼: 배선, 연결, 용도 등의 포괄적인 가이드

4핀 푸시 버튼은 다양한 전자 및 전기 시스템에서 중요한 구성 요소로, 산업 및 가정용 응용 프로그램에서 다양성과 기능성을 제공합니다. 본 포괄적인 가이드에서는 4핀 푸시 버튼 스위치의 다양한 측면을 탐색하며 배선, 연결, 유형, 다른 스위치와의 차이 및 응용에 대해 살펴봅니다. 4핀 푸시 버튼의 기본을 이해하려는지 또는 고급 사용 방법에 관심이 있는지에 상관없이 이 가이드는 필요한 지식을 제공하기 위해 통찰력, 다이어그램 및 단계별 지침을 제공합니다. 4핀 푸시 버튼의 매혹적인 세계로 들어가 일상 생활을 어떻게 구동시키는지 발견해 보세요!

4핀 푸시 버튼이란 무엇이며 어떻게 작동하나요?

4핀 푸시 버튼은 네 개의 연결 핀을 가진 스위치 유형으로, 이러한 핀을 사용하여 전기가 흐를 수 있는 회로를 열거나 닫을 수 있습니다. 순간 스위치 및 래칭 스위치와 같은 다양한 유형의 4핀 푸시 버튼이 있으며, 스위치의 디자인 및 기능에 따라 작동 원리가 다릅니다.

정의

4핀 푸시 버튼은 전기 전류의 흐름을 제어할 수 있는 장치로, 서로 다른 기능을 달성하기 위해 다양한 구성으로 배선할 수 있는 네 개의 연결 핀이 있습니다.

4핀 푸시 버튼의 유형

다양한 4핀 푸시 버튼 유형이 있습니다. 여기에는 세 가지 일반적인 유형에 대한 개요가 있습니다:

1. 순간 스위치: 이 유형의 스위치는 누를 때만 활성 상태이며 릴리스하면 원래 상태로 돌아갑니다. indicatorlight.com에서 순간 푸시 버튼 스위치에 대한 자세한 내용을 확인할 수 있습니다.
2. 래칭 스위치: 이 유형은 릴리스된 후에도 계속 활성 상태로 유지되어 리셋을 위해 다시 눌러야 합니다.
3. 미니 푸시 버튼 스위치: 표준 푸시 버튼 스위치의 작은 버전으로, 주로 조밀한 장치에서 사용됩니다.

4핀 푸시 버튼의 용도

4핀 푸시 버튼은 산업 기계, 가정용 장치, 자동차 제어 등 다양한 응용 분야에서 사용됩니다. 다양한 기능으로 구성될 수 있어 디자인 및 사용성에 유연성을 제공합니다.

4핀 푸시 버튼 스위치를 배선하는 방법

4핀 푸시 버튼 스위치를 배선하는 것은 많은 전기 프로젝트에서 흔한 작업입니다. 각 핀의 기능을 이해하고 올바른 배선 다이어그램을 따라야 합니다.

4핀 푸시 버튼 스위치 배선 다이어그램

전형적인 4핀 푸시 버튼 스위치 배선 다이어그램에는 일반적으로 NO(노멀리 오픈), NC(노멀리 클로즈드), C(커먼), GND(그라운드)로 표시되는 네 개의 연결 지점이 포함되어 있습니다. 제품 포장에 제공된 배선 다이어그램을 따르거나 온라인에서 찾을 수 있습니다.

이 링크는 4핀 푸시 버튼 스위치 배선에 대한 통찰력을 제공합니다.

스위치에 와이어하는 단계

1. 각 핀의 기능을 확인합니다.
2. 배선 다이어그램에 따라 핀을 연결합니다.
3. 와이어를 안전하게 납땜합니다.
4. 멀티미터를 사용하여 연결을 테스트합니다.

Wiring시의 주의사항

4핀 푸시 버튼 스위치를 배선할 때 잘못된 연결을 피하도록 주의해야 합니다. 이는 기기의 오작동이나 손상을 초래할 수 있습니다.

4핀 푸시 버튼을 아두이노에 연결하는 방법

4핀 푸시 버튼을 아두이노 보드에 연결하는 것은 취미 프로젝트 및 전문 응용 프로그램에서 흔한 실천입니다. 다음은 그 방법입니다.

연결 다이어그램

4핀 푸시 버튼을 아두이노에 연결하기 위한 연결 다이어그램은 핀을 올바른 아두이노 포트에 연결하고 회로에 저항을 추가해야 합니다.

더 자세한 내용은 이 링크에서 4핀 푸시 버튼을 아두이노에 연결하는 방법에 대한 자세한 안내를 참조할 수 있습니다.

연결 단계

1. 4핀 푸시 버튼의 핀을 확인합니다.
2. 핀을 아두이노의 적절한 포트에 연결합니다.
3. 아두이노를 프로그래밍하여 버튼 누름을 인식하도록 합니다.
4. 버튼이 올바르게 작동하는지 테스트합니다.

아두이노 프로젝트에서의 응용

4핀 푸시 버튼을 아두이노에 연결하면 제어 메커니즘, 사용자 입력, 자동화 등 다양한 응용 프로그램에 사용할 수 있습니다.

4핀 순간 스위치는 무엇이며 래칭 스위치와 어떻게 다른가

4핀 순간 스위치와 래칭 스위치는 서로 다른 기능을 가지고 있으며 그 응용 분야도 다릅니다.

4핀 순간 스위치

4핀 순간 스위치는 눌린 후에 원래 상태로 돌아가는 종류의 푸시 버튼 스위치입니다. 순간 스위치에 대해 더 알아보려면 이 링크를 참조하세요.

4핀 래칭 스위치

한편, 4핀 래칭 스위치는 릴리스된 후에도 계속해서 활성 상태로 유지됩니다. 이는 버튼을 계속 누르지 않고도 연속적인 신호가 필요한 응용 분야에서 유용합니다.

순간 스위치와 래칭 스위치 비교

두 타입 간의 선택

순간 스위치와 래칭 스위치 사이에서 선택하는 것은 응용 프로그램의 특정 요구에 따라 다릅니다. 두 유형의 기능과 응용을 이해하는 것이 중요합니다.

4핀 커넥션을 사용하는 미니 푸시 버튼 스위치를 연결하는 방법

4핀 커넥션을 가진 미니 푸시 버튼 스위치는 소형 장치에 사용되며 특정 배선 기술이 필요합니다.

연결 다이어그램

4핀 커넥션을 가진 미니 푸시 버튼 스위치의 연결 다이어그램은 일반적으로 제조업체에서 제공합니다. 스위치의 기능에 따라 연결이 다를 수 있습니다.

더 자세한 내용은 이 링크에서 미니 푸시 버튼 스위치 4핀 커넥션에 대한 자세한 정보를 확인할 수 있습니다.

연결 단계

1. 미니 푸시 버튼 스위치의 핀을 확인합니다.
2. 제공된 연결 다이어그램을 따릅니다.
3. 연결을 안전하게 소더링합니다.
4. 스위치의 작동을 테스트합니다.

미니 푸시 버튼 스위치의 응용

미니 푸시 버튼 스위치는 휴대용 장치, 웨어러블 기술, 소형 제어 패널 및 기타 소규모 응용에서 흔히 사용됩니다.

4핀 푸시 버튼 스위치의 다양한 유형은 무엇인가

4핀 푸시 버튼 스위치, 일반적으로 4핀 푸시 버튼 스위치로 알려져 있는 이 스위치는 서로 다른 목적을 제공하는 다양한 유형으로 제공됩니다.

순간 4핀 푸시 버튼 스위치

이 유형은 눌린 동안에만 활성 상태이며 일시적인 신호가 필요한 응용 프로그램에서 널리 사용됩니다.

래칭 4핀 푸시 버튼 스위치

래칭 4핀 푸시 버튼 스위치는 릴리스된 후에도 활성 상태로 유지됩니다. 래칭 푸시 버튼 스위치에 대한 자세한 내용은 여기에서 확인할 수 있습니다.

발광 4핀 푸시 버튼 스위치

이러한 스위치에는 활성 상태일 때 발광하는 내장 LED가 포함되어 있습니다. LED 발광 푸시 버튼 스위치에 대한 자세한 내용은 이 링크에서 확인할 수 있습니다.

방수 4핀 푸시 버튼 스위치

야외 또는 습기가 있는 환경을 위해 설계된 이 스위치는 수분 유입을 방지하기 위해 밀폐되어 있습니다.

적절한 유형 을 이해하는

적절한 4핀 푸시 버튼 스위치 유형을 선택하는 것은 특정 응용 및 프로젝트 요구 사항에 따라 달라집니다.

4핀 스위치와 기타 일반 스위치 간의 차이점은 무엇인가

4핀 스위치는 네 개의 연결 지점을 가진 특정 유형의 스위치이지만, 디자인 및 기능에서 다른 일반적인 스위치가 있습니다.

4핀 스위치

4핀 스위치는 일반적으로 더 많은 배선 유연성을 제공하며 순간 또는 래칭 작동과 같은 다양한 기능에 사용될 수 있습니다.

기타 일반 스위치

기타 일반 스위치에는 토글 스위치, 록어 스위치, 슬라이드 스위치 등이 포함됩니다.

4핀 스위치와 비교

4핀 스위치는 연결에서 더 많은 다양성을 제공하며 다른 일반적인 스위치로는 어려운 특정 배선 구성에 사용될 수 있습니다. 4핀 스위치에 대한 더 많은 통찰력을 얻으려면 이 링크를 방문하십시오.

다양한 PCB 버튼 유형은 무엇이며, 4핀 푸시 버튼과 어떻게 다른가

인쇄 회로 기판 (PCB) 버튼 유형은 다양하며, 이들이 4핀 푸시 버튼과 어떻게 다른지 이해하는 것이 중요합니다.

PCB 버튼 유형

PCB 버튼 유형에는 타일 스위치, 딥 스위치, 로터리 스위치 등이 포함되어 있습니다. 각 유형은 독특한 기능을 수행하며 다양한 디자인 특성을 가지고 있습니다.

4핀 푸시 버튼과 비교

다양한 PCB 버튼 유형에 대한 자세한 내용은 이 링크를 참조하십시오.

적절한 유형 선택

PCB 버튼 유형과 4핀 푸시 버튼 중 선택하는 것은 프로젝트의 디자인 요구 사항과 기능적인 필요에 따라 다릅니다.

결론

4핀 푸시 버튼에 대한 종합 가이드는 배선 다이어그램, 아두이노에 대한 연결, 순간 및 래칭 스위치 간의 차이, 미니 푸시 버튼 스위치 연결, 4 핀 다리 푸시 버튼 스위치의 유형, 4 핀 스위치와 기타 일반적인 스위치 간의 차이 및 PCB 버튼 유형과 4 핀 푸시 버튼의 차이를 포함한 여러 측면에 대한 통찰력을 제공했습니다. 이 정보를 통해 여러분은 응용과 연결에 대한 이해를 가지고 여러분의 요구에 맞는 적절한 유형의 4핀 푸시 버튼을 선택할 수 있습니다. 특정 주제에 대한 자세한 내용은 내부 링크를 참조하여 확인할 수 있습니다.

참고: 이 기사의 내용과 내부 링크는 게시 날짜를 기준으로한 정보를 기반으로 합니다. 항상 제조업체의 지침을 참조하고 4핀 푸시 버튼의 특정 응용 및 올바른 처리에 대해 전문가와 상의하십시오.

미국에서 4핀 푸시 버튼의 가격은 얼마인가요?

미국에서 4핀 푸시 버튼의 가격을 찾을 때 시장을 종합적으로 이해하기 위해 다양한 소스를 탐색하는 것이 중요합니다. 본 기사에서는 다양한 옵션을 자세히 살펴보고 조사 결과를 분석하겠습니다.

최적의 거래 찾기

1. 시작: 미국에서 4핀 푸시 버튼 가격 검색
2. 결과: 특정 가격 범위를 찾을 수 없음

다양한 소스 탐색

Made-in-China

Made-in-China는 4핀 푸시 버튼의 다양한 가격을 제공하는 플랫폼입니다. 브랜드, 품질 및 추가 기능에 따라 가격은 $0.01에서 $100까지 다양할 수 있습니다[^1].

All Electronics

All Electronics에서는 4핀 푸시 버튼 스위치로 사용할 수 있는 빨간 플라스틱 버튼이 달린 Normally Open 스위치를 찾을 수 있습니다. 이 특정 스위치의 가격은 $0.70[^2]입니다.

Home Depot

Home Depot은 푸시 버튼 라이트 스위치를 제공하는 인기 있는 소매업체입니다. 이러한 스위치의 평균 가격은 브랜드 및 기능에 따라 $10에서 $400까지 다양할 수 있습니다. 브랜드 및 기능에 따라 가격이 크게 다를 수 있음에 유의해야 합니다[^3].

Digi-Key

Digi-Key는 전자 부품 유통 업체로 다양한 푸시 버튼 스위치를 제공합니다. Digi-Key에서 제공하는 가격은 특정 모델 및 스위치의 기능에 따라 다양할 수 있습니다. 정확한 가격 정보를 확인하려면 해당 웹 사이트를 확인하거나 직접 문의하는 것이 좋습니다[^4].

가격 범위 개요

다양한 소스에서 얻은 4핀 푸시 버튼의 가격 범위를 요약하면 다음과 같습니다:

이러한 가격은 근사치이며 공급 업체, 소매업체 및 위치에 따라 다를 수 있습니다. 구매 전에 여러 소스를 교차 확인하는 것이 항상 좋은 습관입니다.

결론

미국에서 4핀 푸시 버튼의 특정 가격 범위를 찾지 못했지만, 다양한 소스에서 얻은 정보는 시장에 대한 일반적인 개념을 제공합니다. 최상의 거래를 찾으려면 다양한 플랫폼을 탐색하고 가격을 비교하며 요구 사항을 충족하는 기능을 평가해야 합니다. 이렇게 함으로써 정보를 기반으로 효과적인 결정을 내릴 수 있으며 투자한 돈에 가장 큰 가치를 누릴 수 있습니다.

전자 부품 구매에 있어서 철저한 연구와 가격 비교가 중요합니다.
