16MM 푸시 버튼 하네스 5 핀 푸시 버튼 와이어 커넥터 스위치

푸시버튼 하네스란 무엇입니까?

시중에서 판매되는 대부분의 버튼과 스위치는 플러그인 커넥터로 설계되었으며 일부는 나사 터미널을 갖추고 있습니다.

푸시버튼 하니스는 플러그인 스타일 버튼과 스위치에 맞도록 설계되었습니다. 하네스를 버튼 뒷면의 플러그에 맞춰서 쉽게 삽입하여 원활하게 사용할 수 있습니다. 플러그인 설계와 나사 단자 설계 중 선택은 설치 환경에 따라 달라집니다.

“푸시버튼 하니스”라는 용어는 플러그인 스타일 버튼 및 스위치의 설치 및 사용을 용이하게 하기 위해 특별히 맞춤화된 배선 어셈블리를 의미합니다.

푸시버튼 하니스의 장점은 다음과 같습니다.

단순화된 설치: 푸시버튼 하니스는 플러그인 푸시버튼 및 스위치와 쉽게 호환되도록 설계되었습니다. 이는 설치 과정을 단순화하여 배선 오류 가능성을 줄이고 조립 시간을 절약합니다.

• 향상된 신뢰성: 푸시버튼 하네스를 사용하면 전기 연결이 표준화되고 안전해 연결이 느슨해지거나 배선 오류가 발생할 위험이 최소화됩니다. 이는 버튼이나 스위치의 전반적인 신뢰성과 수명을 향상시킵니다.
• 향상된 방수: 방수가 중요한 특정 응용 분야에서는 사전 배선된 푸시버튼 하네스가 밀봉되고 보호된 연결을 제공합니다. 이는 습기 및 환경 오염 물질로부터 전기 부품을 보호하고 까다로운 조건에서도 기능을 유지합니다.
• 시간 및 비용 효율성: 푸시버튼 하네스를 사용하면 제조 공정이 단순화되어 효율성이 향상되고 인건비가 절감됩니다. 또한 표준화된 설계로 맞춤형 배선 솔루션의 필요성이 최소화되어 비용 효율성이 더욱 향상됩니다.
• 호환성: 푸시버튼 하네스를 사용하면 복잡한 배선 작업 없이 푸시버튼과 스위치를 쉽게 교체하거나 교환할 수 있습니다. 이러한 유연성 덕분에 다양한 애플리케이션에서 신속한 유지 관리 및 업그레이드가 가능합니다.
• 오류 예방: 푸시버튼 하네스는 올바른 정렬과 연결을 보장하여 배선 오류 가능성을 줄입니다. 이는 잠재적인 운영 문제를 방지하고 전반적인 제품 품질을 향상시키는 데 도움이 됩니다.
• 공간 최적화: 공간이 제한된 응용 분야에서 푸시버튼 하네스는 장치 또는 장비 내에서 사용 가능한 공간의 사용을 최적화하는 깔끔하고 컴팩트한 배선 솔루션을 제공합니다.

즉, 푸시버튼 하네스는 플러그인 푸시버튼 및 스위치에 맞춰진 편리하고 신뢰할 수 있으며 효율적인 배선 솔루션을 제공하여 단순화된 설치, 향상된 신뢰성, 방수, 비용 효율성, 상호 교환성, 오류 방지 및 공간 절약 이점을 제공합니다. 최적화되었습니다.

푸시버튼 하니스 소개

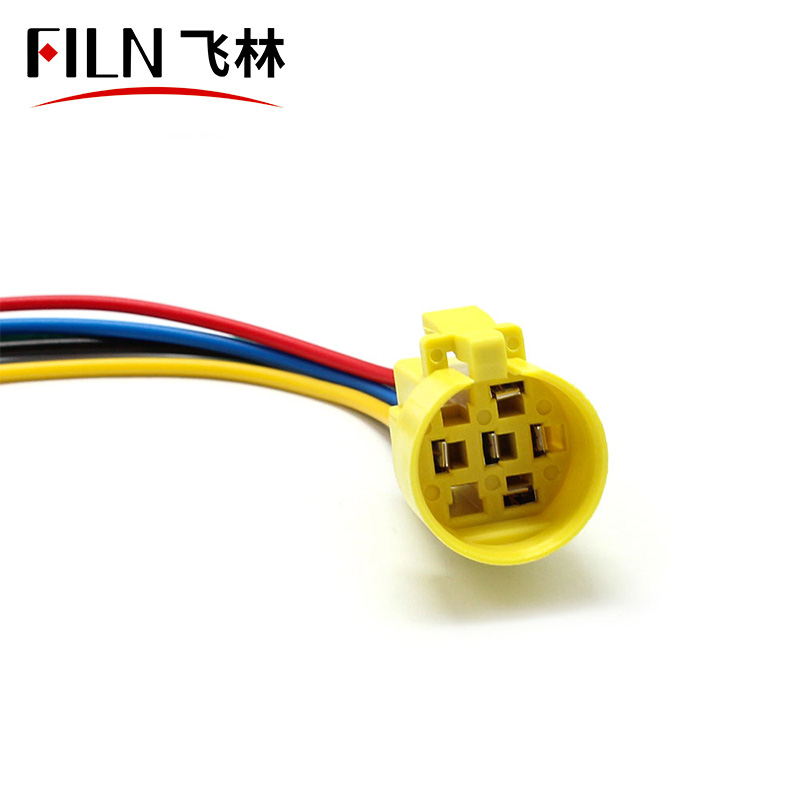

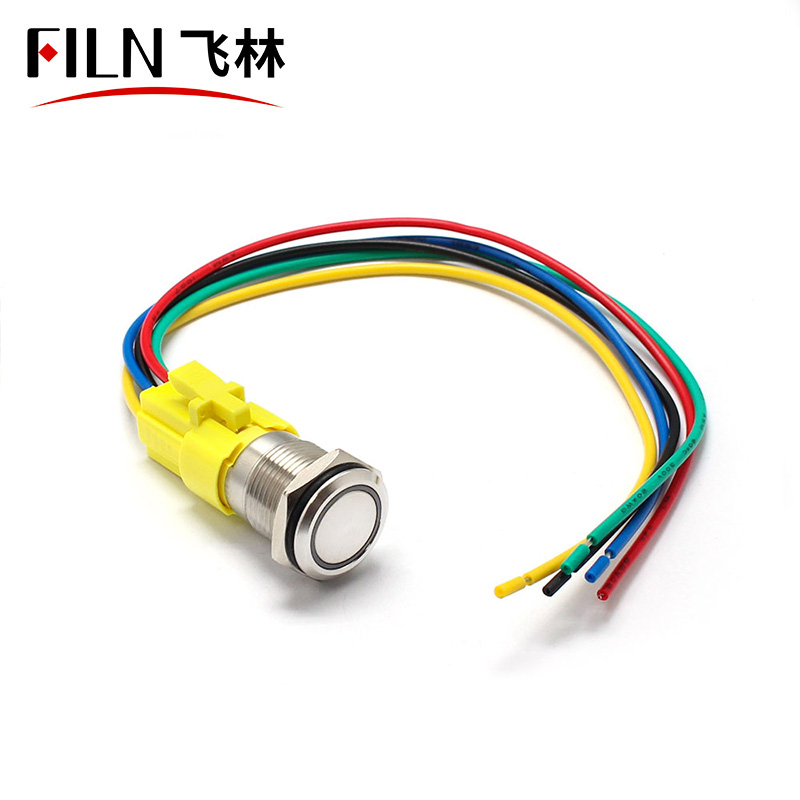

16mm 구멍 버튼용으로 특별히 설계된 최신 푸시버튼 하네스를 소개합니다. 이 커넥터는 내구성이 뛰어난 PA66 소재로 제작된 새로운 쉘이 특징이며 보안을 강화하기 위한 안전 버클 디자인이 통합되어 있습니다.

푸시버튼 하네스 FAQ:

이 푸시버튼 하네스의 와이어 직경 사양은 무엇입니까?

본 하네스에 사용되는 전선은 AWG20입니다.

이 푸시버튼 하니스의 길이는 얼마입니까?

이 버튼의 표준 코드 길이는 20cm이며 요구 사항에 따라 다양한 길이로 맞춤 설정할 수 있습니다.

이 푸시버튼 하니스에는 몇 개의 전선이 포함되어 있습니까?

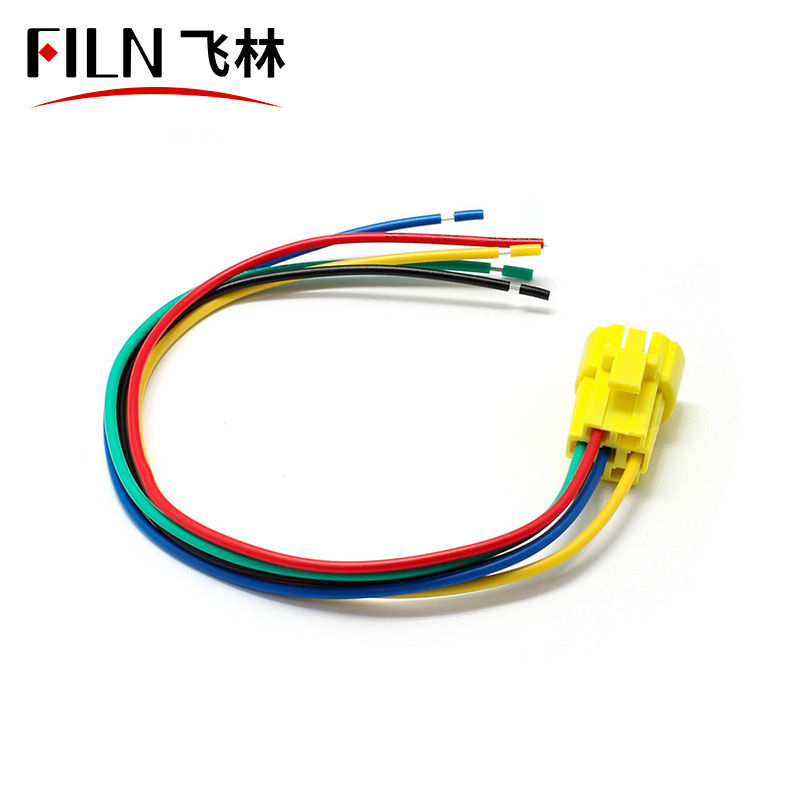

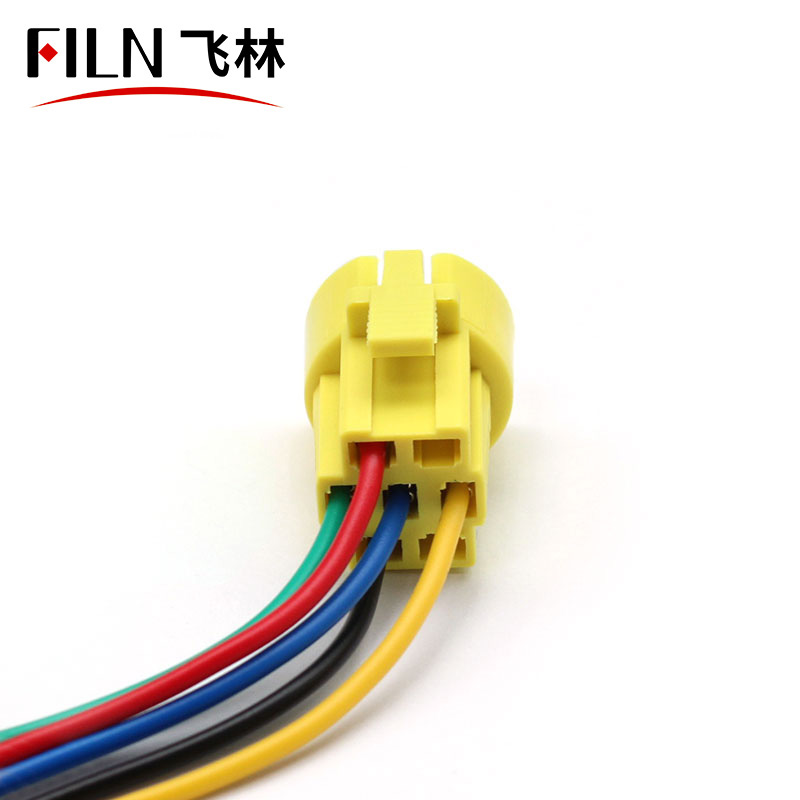

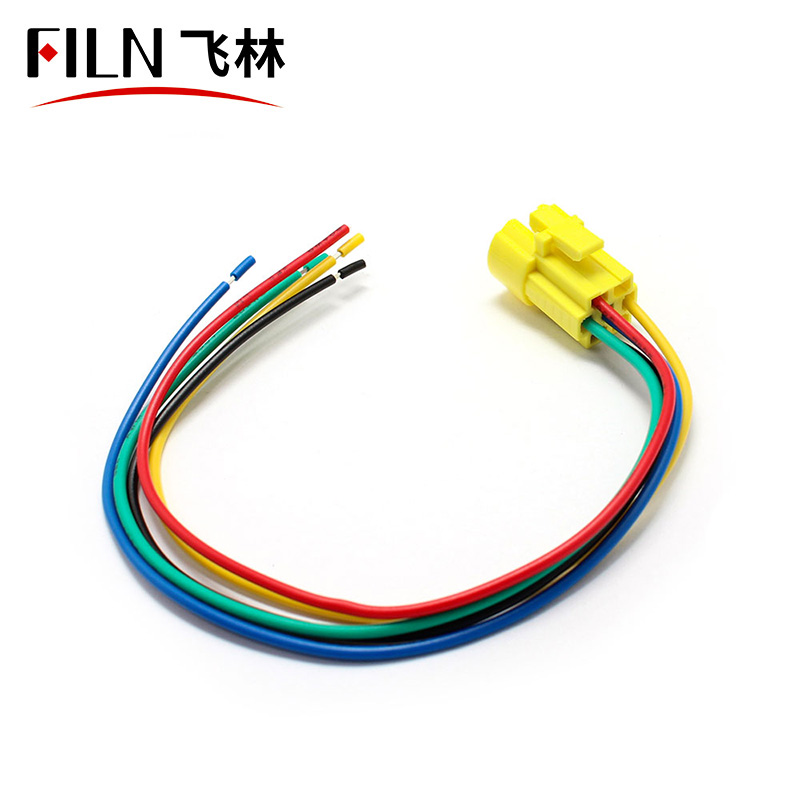

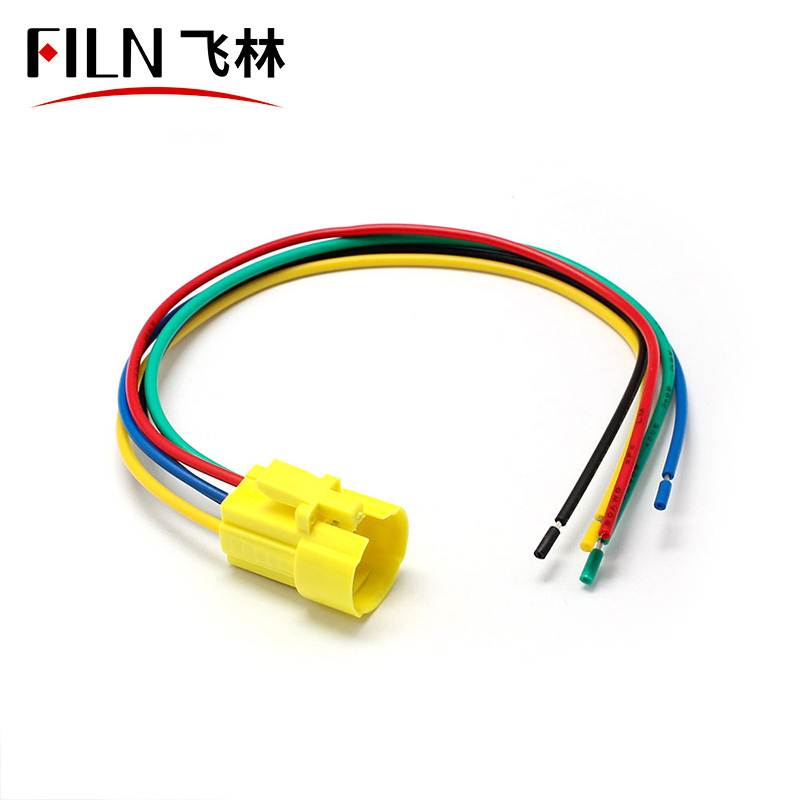

하네스의 표준 테일은 5개의 와이어로 구성됩니다. 빨간색 선은 LED 램프 핀의 양극에 연결되고, 검정색 선은 LED 램프 핀의 음극에 연결되고, 녹색 선은 스위치의 공통 핀(C)이고, 파란색 선은 일반적으로 열린 핀입니다. 스위치(NO), 노란색 선은 스위치에 연결된 상시 폐쇄 핀(NC)입니다.

이 푸시버튼 하네스를 2색 또는 3색 푸시 버튼 스위치와 함께 사용할 수 있습니까?

전적으로! 2색 또는 3색 버튼을 수용할 수 있도록 램프 받침대에 세 개의 구멍을 확보했습니다. 당사의 와이어링 하네스는 이러한 요구 사항을 충족할 수 있습니다.

이 푸시버튼 하네스 끝에 있는 와이어를 맞춤형 요구 사항에 따라 연결할 수 있습니까?

틀림없이! 특정 연결 요구 사항이 있는 경우 회로 연결 다이어그램을 제공해 주시면 귀하의 사양에 따라 하네스를 생산할 수 있습니다.

이 푸시버튼 하네스에는 일반적으로 열린 핀만 필요합니다. 평상시 닫혀 있는 것을 제외할 수 있나요?

네, 가능합니다. 조명이나 상시 폐쇄형 풋 기능이 필요하지 않은 경우 2선 하네스를 제작하여 비용을 절감할 수 있습니다.

이 푸시버튼 하니스의 꼬리를 맞춤형 커넥터에 연결할 수 있습니까?

네 그럼요! 귀하의 커넥터 사양을 알려주시면 당사의 전문 와이어 하니스 및 와이어 아트 제작팀이 원활한 연결을 보장해 드립니다.

이 푸시버튼 하니스의 주변 온도 범위는 얼마입니까?

푸시버튼 하네스는 섭씨 -25도에서 85도 사이의 온도 범위에서 작동하도록 설계되었습니다.

무료 배선 하니스 샘플 받기

소량의 경우 FILN 웹사이트에서 직접 구매할 수 있으며 15~20일 배송을 선택할 수 있습니다. 보다 비용 효율적인 배송을 위해.

공장에서 이 푸시버튼 하니스를 광범위하게 사용해야 하는 경우 이메일 sales2를 통해 FILN 영업팀에 문의할 수 있습니다. @filn.com.cn. 경험이 풍부한 당사의 대외 무역 영업팀이 24시간 이내에 귀하의 문의에 응답해 드립니다.

16mm 푸시버튼 하니스 외에도 다른 크기의 버튼용 와이어 커넥터를 제공합니까? 네 확실합니다! 우리는 19mm, 22mm, 25mm, 28mm, 30mm 및 40mm를 포함한 다양한 버튼 크기에 대한 전체 범위의 제품 배선 하니스 적용 범위를 완성했습니다.

이 푸시버튼 하니스의 가격은 얼마입니까? 자세한 가격 정보는 inquiry@cnylin.com.cn으로 직접 문의해 주세요. 우리는 당신에게 예상치 못한 놀라움을 선사할 것이라고 확신합니다!
