16MM 12V 래칭 R16 503AD 푸시 버튼 스위치

제품 매개변수:

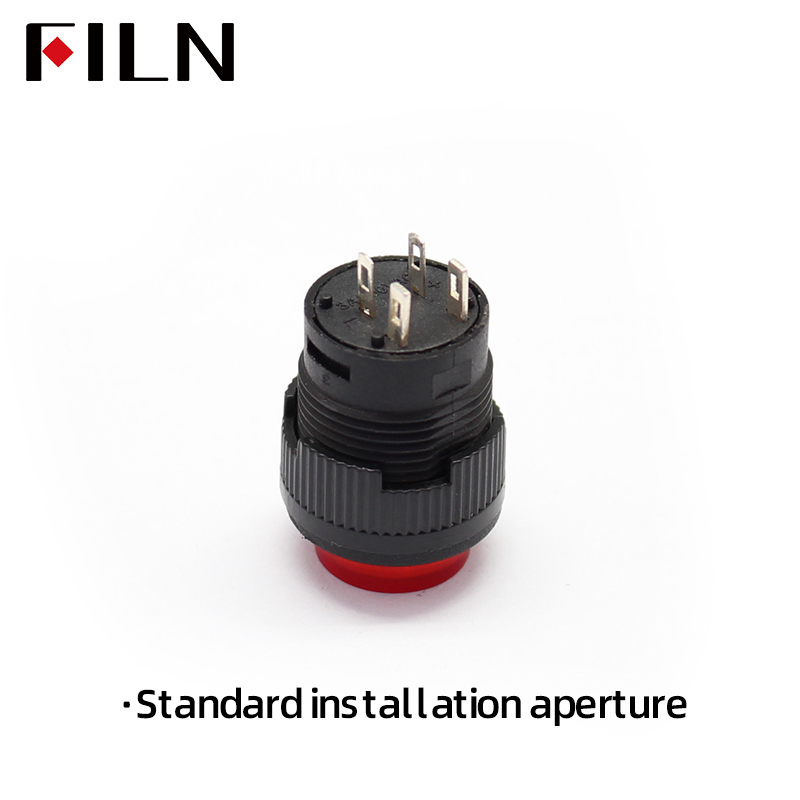

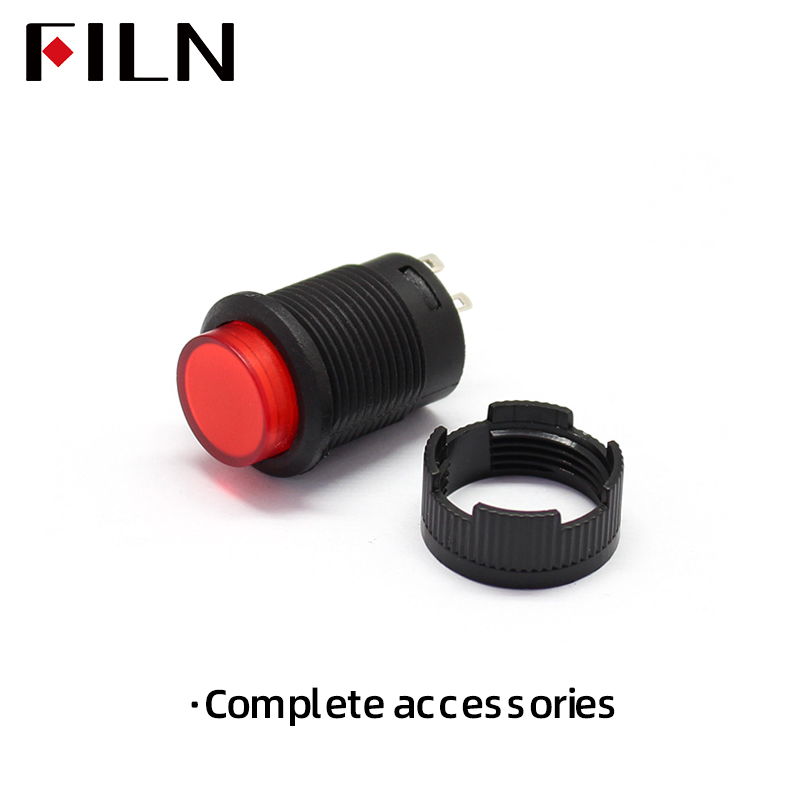

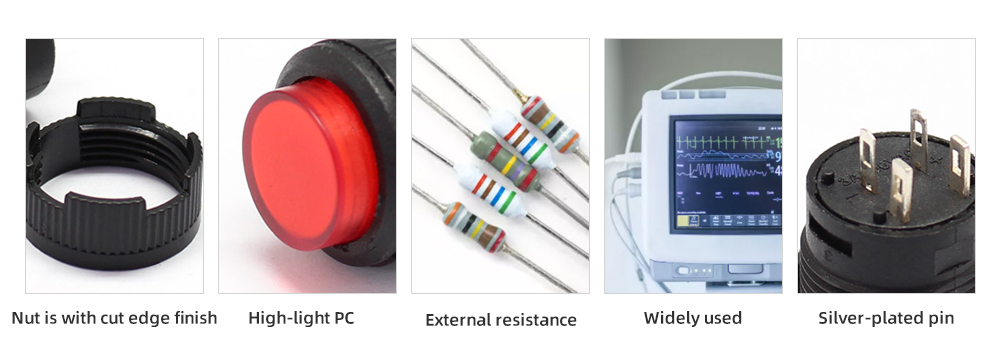

1. R16 503AD의 개구부 직경은 16mm입니다. 너트는 절단 가공이 되어 있으며, 패널에 플러그 형태로 사용됩니다. 버튼은 기계의 진동, 이동 등과 상관없이 회전하지 않습니다.

2. R16 503AD Push Button Switch에는 내장 저항이 없습니다. 외부 라이트 핀이나 PCB 패널에는 원하는 통합에 해당하는 저항이 있습니다.

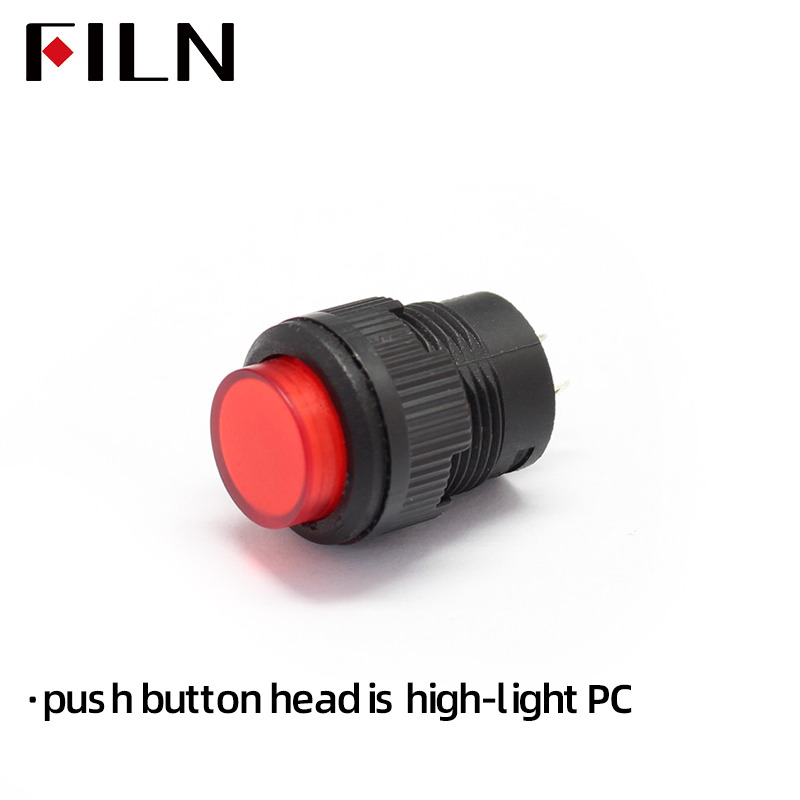

3. r16 503ad 푸시 버튼 헤드의 재료는 하이라이트 PC이며, 내부에 흰색 램프 쉐이드가 결합되어 있습니다. 빛은 매우 균일하며 낮 동안 강한 빛 아래에서 명확하게 보입니다.

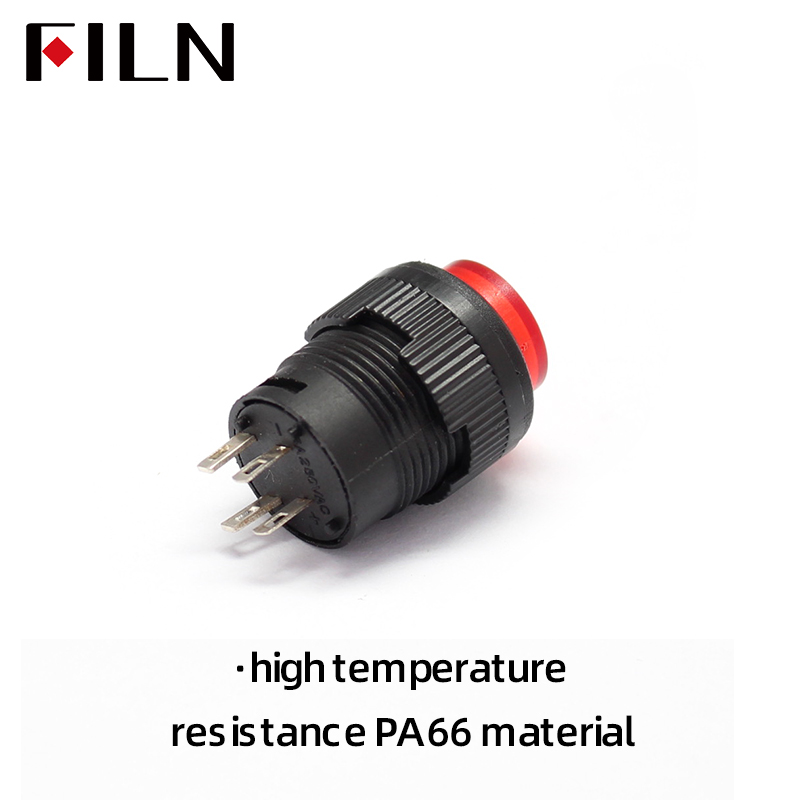

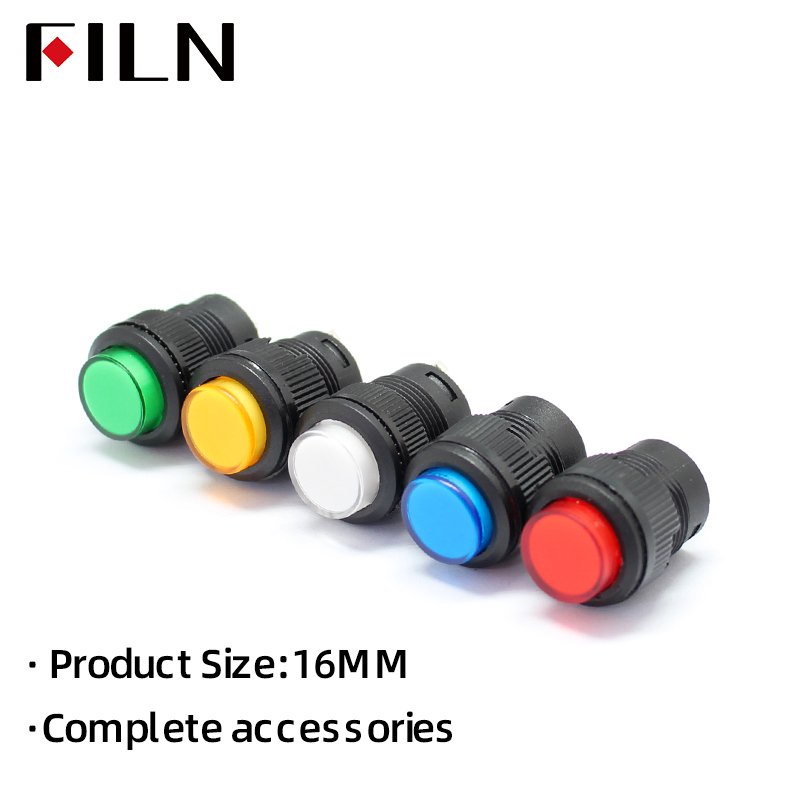

4. R16 503AD Push Button Switch 하우징은 고온 내성 PA66 소재를 사용하며, 서비스 수명이 길어 50,000회 이상 회전할 수 있습니다. 일반적으로 R16 503AD에는 LED 라이트가 내장되어 있으며, 일반적으로 사용되는 색상은 빨강, 녹색, 노랑, 파랑 및 흰색입니다. 수입한 LED는 양극성이며 양방향입니다. 이는 사용에 더 편리하며 동시에 램프가 켜질 때 램프 쉐이드와 함께 매우 우아합니다.

5. r16 503ad의 핀 크기는 2.8*0.5mm이며, 이것은 직접 용접 와이어에 사용될 수 있을 뿐만 아니라, 2.8mm의 빠른 연결 단자를 사용하여 더 많은 시간과 노력을 절약할 수 있습니다.

6. 제품에는 잠금 장치가 있으며 동시에 라이트와 잠금이 없는 제품도 생산합니다.

7. r16 503ad의 하우징은 짧게 설계되어 일부 좁은 패널이나 상자 내부의 작은 공간에 사용할 수 있습니다. 예를 들어 호텔 침대 탁자 통합 패널 박스, 도어벨 박스, 미용 기기 및 일부 다른 작은 기계 장비 등이 있습니다.

8. r16 503ad의 푸시 버튼 헤드는 돌출되어 손가락이 쉽게 작동할 수 있도록 설계되었습니다.

9. r16 503ad의 핀은 은 도금 핀을 채택하고, 리벳 프레스 은 콘택트를 사용하여 산화를 방지하며 고전도성과 장수명을 갖습니다. 동시에, 마이크로 전류 장치에서 전기 신호를 강화할 수 있습니다.

다음 그림은 우리의 일반적인 배선 방식이며, 그 중 첫 번째 연결이 일상적인 사용에서 가장 일반적입니다.

이 연결 방법의 기능: 스위치가 잠겨 있으면 표시등이 켜지고 장치가 작동하기 시작합니다. 스위치를 다시 누르면 표시등이 꺼지고 장치가 작동을 멈춥니다.

이 연결 방법의 기능: 푸시 버튼을 누르지 않으면 LED 표시등이 항상 켜집니다. 스위치를 눌러 잠그면 장치가 시작되고, 스위치를 누르고 되돌아오면 장치 작동이 중지됩니다.

푸시 버튼 스위치 배선 방법:

관련 상품:

배선 방법:

1. 전원의 양극은 스위치의 로드 핀에 연결되며, 다른 로드 핀은 LED 라이트 핀 및 장치의 양극에 연결됩니다.
2. 전원의 음극은 장치의 부착물 및 LED 라이트 핀의 음극에 연결됩니다.

배선 방법:

1. 전원의 양극은 스위치의 로드 핀 및 LED 핀 라이트의 양극에 연결되며, 다른 로드 핀은 장치의 양극에 연결됩니다.
2. 전원의 음극은 장치의 음극과 LED 핀 라이트의 음극에 연결됩니다.

R16 503AD 푸시 버튼 스위치는 램프 없이 제품을 생산할 수 있나요?

제품은 4가지 기능으로 나뉩니다.

1. r16 503ad – 램프와 잠금 기능
2. r16 503bd – 램프가 있고 잠금 기능이 없음
3. r16 503a – 램프 없이 램프 기능
4. r16 503b – 램프와 잠금 기능이 모두 없음

This product is a switch combination, which has the function of 1NO.

The head shape of the product is round, except for this shape, we also produce square head shapes. As following picture shows.

16mm12V 래칭 r16 503ad 푸시 버튼 스위치를 구입하는 방법은 무엇입니까?

만약 소량 샘플이나 개인 사용이 필요하다면 당사의 AliExpress에서 제품을 구입하실 수 있습니다. 당사의 상점 주소는입니다. 또한 당사의 공식 플래그십 스토어에서도 구입하실 수 있습니다. https://www.cnfiln.com/.

만약 엔지니어이고 시험용 샘플이 필요하다면 직접 당사 국제 무역 부서로 이메일을 보내주시기 바랍니다. 당사는 해외 영업 경험이 10년이며, 7*24 시간 온라인 상태로 최상의 가격과 품질 서비스를 제공할 것입니다. 당사의 이메일 주소는 sales2@filn.com.cn 입니다.

r16 503ad 푸시 버튼 외에도, Filn은 금속 푸시 버튼, 맞춤 푸시 버튼, 록스위치, 인디케이터 라이트 등을 생산합니다.

특별한 요구사항이 있으시면 inquiry@cnylin.com.cn 으로 이메일을 보내주시기 바랍니다.
