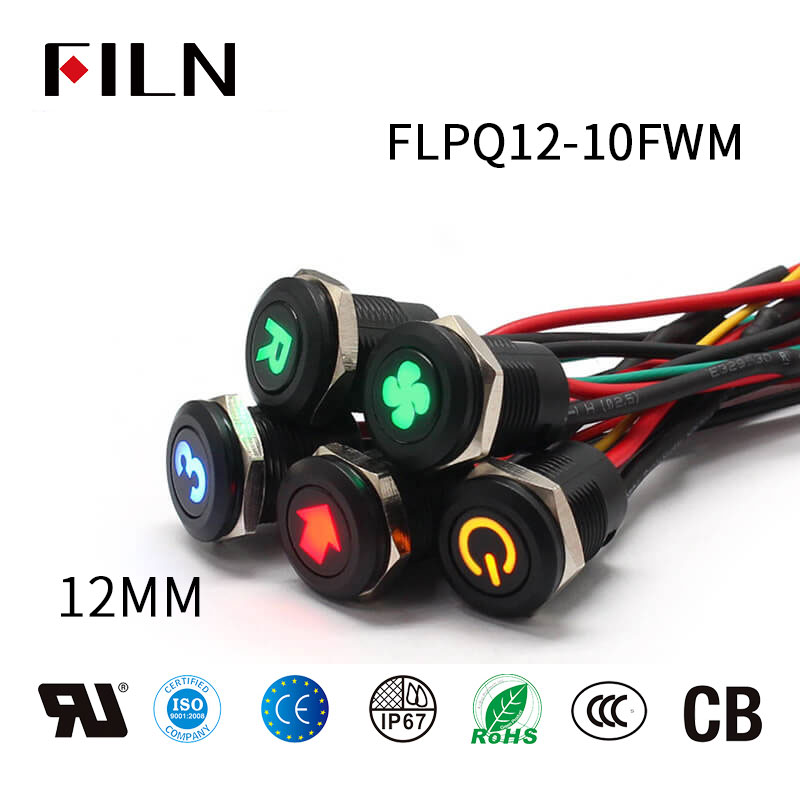

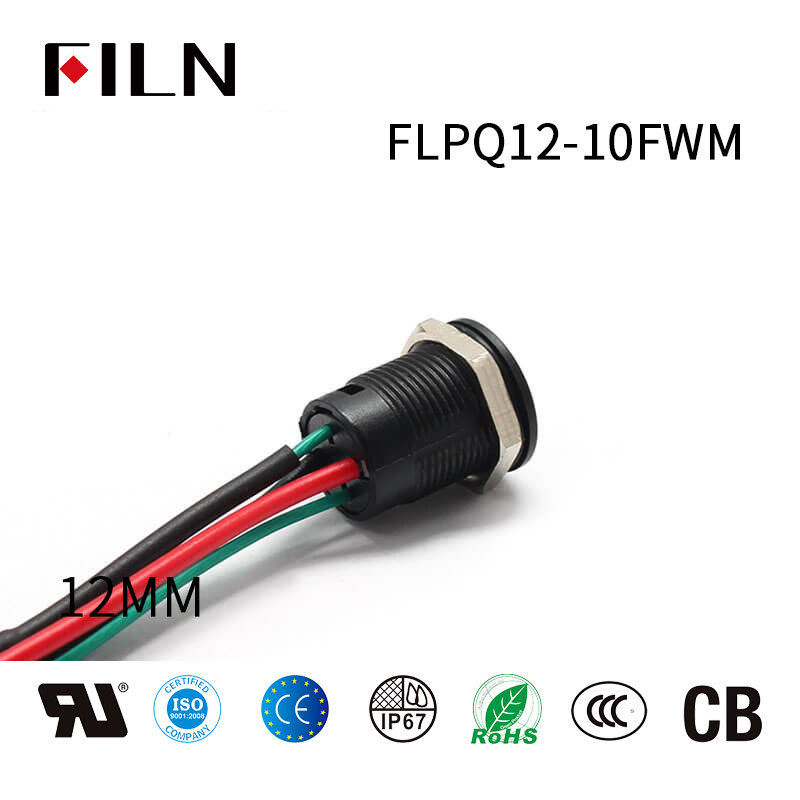

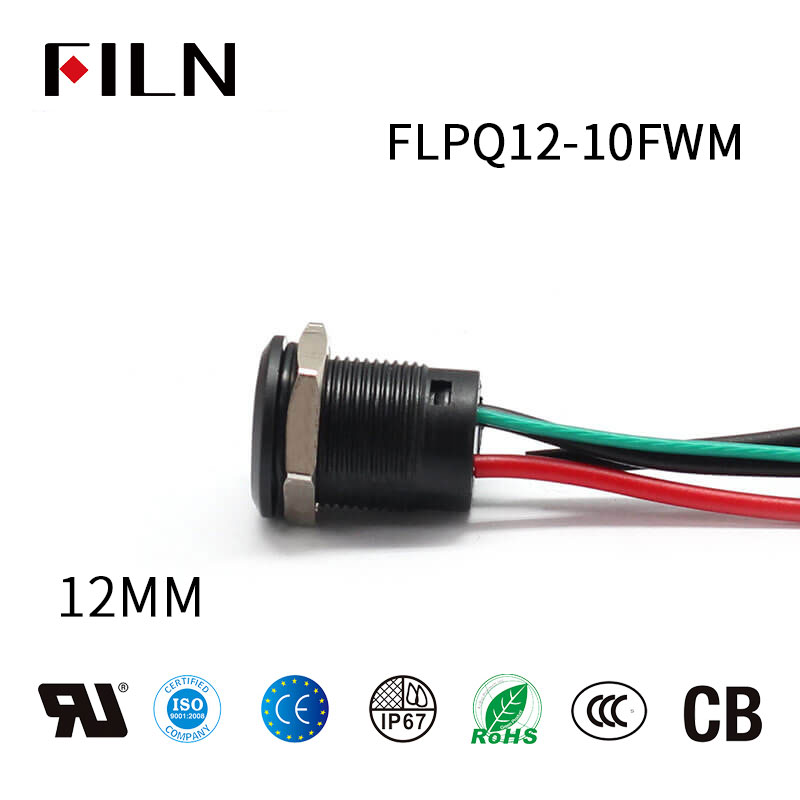

12MM 빨간색 LED 맞춤형 12v 푸시 버튼 스위치

제품 도면

제품 매개변수:

12v 푸시 버튼 스위치를 LED로 연결하는 방법은 무엇입니까?

12V 푸시 버튼 스위치 회로 구성

전기 회로에서 12V 푸시 버튼 스위치를 배선하는 방법은 스위치 자체의 작동뿐만 아니라 연결된 장치에도 영향을 미칠 수 있습니다. 여기에서는 LED 표시기와 장치 작동에 초점을 맞춰 12V 푸시 버튼 스위치의 두 가지 회로 구성을 설명합니다.

12V 푸시 버튼 스위치 그래프 1: 휴식 시 LED 꺼짐, 장치 꺼짐

첫 번째 설정에서는 푸시 버튼 스위치의 LED 라이트가 보통 상태에서 꺼져 있으며, 버튼이 눌리지 않는 이상 연결된 장치가 작동하지 않습니다.

배선 다이어그램

1. 전원 양극 (12V)은 버튼 스위치 와이어 1에 연결됩니다.
2. 버튼 스위치 와이어 2는 LED 양극에 연결됩니다.
3. LED 음극은 장치 양극에 연결됩니다.
4. 장치 음극은 전원 음극에 연결됩니다.

설명

1. 보통 상태에서, 즉 버튼이 눌리지 않은 경우 회로는 열려 있습니다. 이는 LED 또는 장치를 통해 전원이 흐르지 않음을 의미합니다.
2. 버튼이 눌리면 회로가 닫혀 LED가 켜지고 장치가 작동합니다.
3. 이 구성에서 장치와 LED가 직렬로 연결되어 있는 것으로 보입니다.

고려 사항

1. 이 구성은 장치가 명시적으로 켜져 있을 때만 작동하도록 보장합니다.
2. LED는 장치가 작동 중임을 나타내는 지시기로 작동합니다.
3. 활동을 시작하려면 버튼을 눌러야 하며, 이는 추가적인 안전 기능이 될 수 있습니다.

12V 푸시 버튼 스위치 그래프 2: 휴식 시 LED 켜짐, 장치 꺼짐

두 번째 설정에서는 12V 푸시 버튼 스위치의 LED 라이트가 보통 상태에서 켜져 있지만, 연결된 장치는 버튼이 눌리지 않는 이상 작동하지 않습니다.

배선 다이어그램

1. 전원 양극 (12V)은 버튼 스위치 와이어 1 및 LED 양극에 연결됩니다.
2. 버튼 스위치 와이어 2는 장치 양극에 연결됩니다.
3. 전원 음극은 LED 음극 및 장치 음극에 연결됩니다.

4. 설명

5. 이 구성에서는 LED가 전원 공급원에 직접 연결되어 있으므로 LED는 계속 켜져 있습니다.
6. 그러나 장치는 버튼 스위치 와이어 2를 통해만 연결되어 있으므로 보통 상태에서는 꺼져 있습니다.
7. 이 설정에서는 장치와 LED가 병렬로 연결되어 있는 것으로 보입니다.

고려 사항

1. 이 구성은 LED를 계속해서 밝게 유지하며 준비 상태를 나타내는 표시기로 사용할 수 있습니다.
2. 버튼을 누르면 장치를 위한 회로가 완성되어 LED가 계속 켜진 채로 작동합니다.
3. 이 설정은 LED가 항상 켜져 있기 때문에 더 많은 에너지를 소비할 수 있습니다.

두 회로 설정은 귀하의 요구에 따라 실용적인 옵션입니다. 그러나 각각 장단점이 다르므로 12V 푸시 버튼 스위치가 각 설정에서 어떻게 작동하는지 알아두면 응용 프로그램에 적합한 구성을 선택할 수 있습니다.

FILN 12v 푸시 버튼 스위치의 맞춤형 장점

FILN 12mm 푸시 버튼 스위치는 다양한 고객의 요구에 따라 맞춤 설정할 수 있는 다용도 제품입니다. 이러한 유연성은 사용자에게 다양한 이점을 제공하므로 다양한 응용 분야에서 인기 있는 구성 요소가 됩니다.

12mm 푸시 버튼 스위치의 맞춤화가 왜 중요한가요?

맞춤화는 단순히 호화스러움이 아니라 오히려 끊임없는 경쟁이 벌어지는 시장에서의 필수 요소입니다. 제조업체들은 특정 고객 요구 사항을 충족하는 제품을 지속적으로 제공해야 하는 압력에 놓여 있습니다. FILN 12v 푸시 버튼 스위치의 경우 맞춤화는 기능, 미학 및 적응성 측면에서 중요한 영향을 미칩니다.

1. 산업 요구 사항의 차이: 각 산업은 푸시 버튼 스위치에 대해 다른 요구 사항을 갖고 있습니다. 예를 들어 의료 산업은 손쉽게 멸균 가능한 스위치를 필요로 할 수 있으며, 자동차 산업은 혹독한 조건에 견딜 수 있는 스위치가 필요할 수 있습니다.

2. 소비자 선호도: 최종 사용자는 사용이나 식별이 더 쉬운 특정 심볼이나 라이트를 선호할 수 있어 사용자 경험을 향상시킵니다.

3. 기술 발전: 기술이 진보함에 따라 스위치에 대한 요구 사항도 변화합니다. 맞춤화는 제품이 현대적으로 유지되도록 합니다.

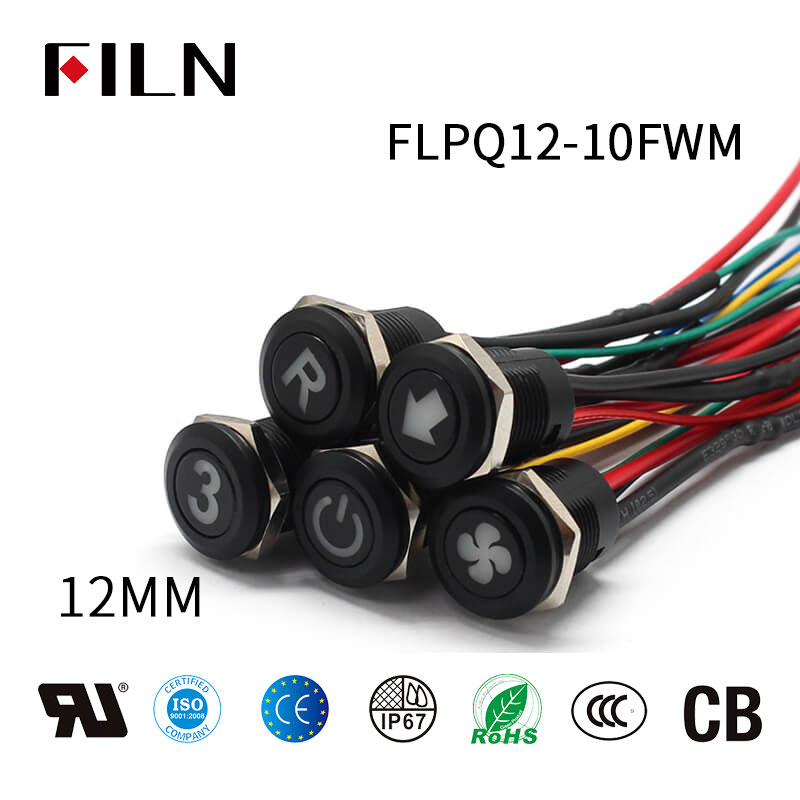

사용자 정의 가능한 버튼 심볼

FILN 12v 푸시 버튼 스위치에서 사용자가 맞춤화할 수 있는 가장 두드러진 기능 중 하나는 버튼 심볼입니다. 고객은 자신의 특별한 요구에 따라 다양한 라이트 심볼을 선택할 수 있습니다.

1. 사용자 경험: 맞춤화된 심볼은 버튼 기능을 쉽게 식별함으로써 사용자 경험을 현저히 향상시킬 수 있습니다.

2. 브랜딩: 기업은 브랜드 정체성과 일치하는 심볼을 선택하여 제품 디자인에서 일관성을 유지할 수 있습니다.

3. 규정 준수: 어떤 산업에서는 안전 및 규정 준수를 보장하기 위해 법적으로 요구되는 특정 심볼이 있습니다.

사용자 정의 가능한 전압 옵션

맞춤화의 또 다른 중요한 측면은 푸시 버튼 스위치의 전압입니다. FILN은 다양한 전압 옵션을 제공하여 110v 푸시 버튼 스위치와 같은 다양한 고객 요구를 충족시킵니다.

1. 지리적 요구 사항: 각 국가는 다른 표준 전압을 갖고 있습니다. 사용자 정의 전압 옵션은 제품의 전 세계적인 유통을 가능하게 합니다.

2. 장치 호환성: 맞춤 가능한 전압은 스위치를 추가 구성 요소 없이도 다양한 시스템에 쉽게 통합할 수 있도록 합니다.

3. 에너지 효율성: 전압을 맞춤화할 수 있는 능력은 에너지 효율적인 시스템을 구축하는 데 도움이 될 수 있습니다.

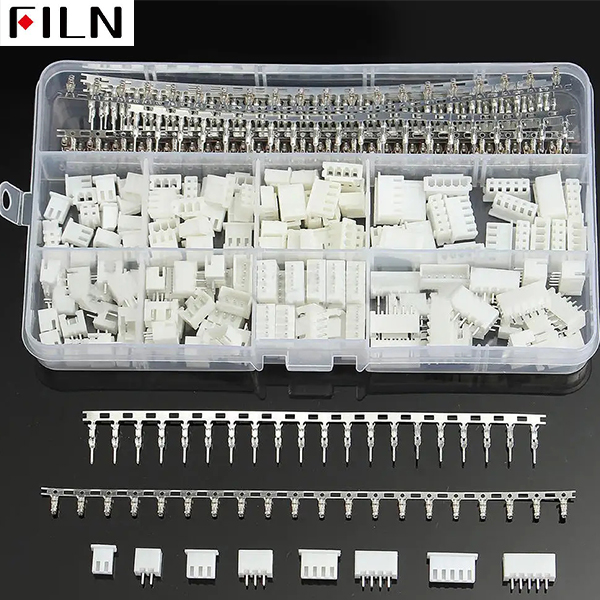

사용자 정의 가능한 버튼 커넥터

FILN 12v 푸시 버튼 스위치는 사용자가 스위치를 고유한 설정에서 쉽게 사용할 수 있도록 하는 맞춤화 가능한 버튼 커넥터도 제공합니다.

1. 설치의 편리성: 맞춤 커넥터는 설치 과정을 더 간단하고 빠르게 만들 수 있어 시간과 비용을 모두 절약할 수 있습니다.

2. 시스템 호환성: 다양한 시스템은 다른 종류의 커넥터가 필요할 수 있습니다. 맞춤화는 푸시 버튼 스위치를 원활하게 통합할 수 있도록 합니다.

3. 내구성: 커넥터의 종류는 특히 힘든 조건에서 스위치의 내구성에 영향을 미칠 수 있습니다.

FILN의 맞춤화 노력은 제품 다양성뿐만 아니라 경쟁 우위도 제공합니다. 맞춤형 기호, 전압, 커넥터 등 FILN 12v 푸시 버튼 스위치는 프로젝트의 고유한 요구 사항을 충족하도록 맞춤화할 수 있으므로 다양한 애플리케이션에 대한 현명한 선택이 됩니다.

관련 상품:

1. 12V 푸시 버튼 스위치란?

12V 푸시 버튼 스위치는 12V 전압에서 작동하는 특별히 설계된 전기 스위치입니다. 이 유형의 스위치는 다양한 기계 및 장치에서 찾을 수 있으며 특히 자동차 및 해양 응용 프로그램에서 흔히 볼 수 있습니다.

전기 공학적 관점에서, 이 스위치는 활성화 및 작동을 위해 12V 전원 공급이 필요합니다. 공급 전압이 12V 미만으로 떨어지면 스위치가 올바르게 작동하지 않으며 해당 장치나 기계가 시작되거나 작동하지 않게 됩니다. 반대로 공급 전압이 12V를 초과하면 스위치와 함께 어떤 LED나 기타 민감한 구성 요소도 손상될 수 있습니다.

사용자 경험적인 관점에서, 12V 푸시 버튼 스위치는 일반적으로 사용자 친화적이며 쉽게 작동할 수 있도록 설계되어 있습니다. 이러한 스위치는 대개 차량의 경적, 조명 및 기타 전자 장치에서 찾을 수 있습니다. 이들 장치는 일반적으로 12V 전원 공급원에서 작동하므로 12V 푸시 버튼 스위치는 매우 적절한 선택입니다.

12V 푸시 버튼 스위치의 응용 분야

12V 푸시 버튼 스위치는 주로 차량 및 보트용 전자 장치에서 사용됩니다. 가장 일반적인 응용 분야에는 조명 제어, 경적, 창 리프터 및 기타 보조 장치가 포함됩니다. 이러한 장치는 대개 12V 전원 공급원에서 작동하므로 12V 푸시 버튼 스위치는 매우 적절한 선택입니다.

차량에서는 이러한 스위치가 주로 순간적인 스위치로 사용됩니다. 예를 들어 차량의 경적은 일반적으로 12V 순간적인 푸시 버튼 스위치로 제어됩니다. 이는 버튼을 누르고 있을 때 회로가 닫혀 있어 버튼을 놓으면 회로가 닫히게 됩니다.

운송 수단 이외에도 이러한 스위치는 기타 장치 및 응용프로그램에서 사용됩니다. 예를 들어 일부 유형의 가정용 가전제품, 보안 시스템 및 휴대용 전자 제품에도 12V 푸시 버튼 스위치가 사용될 수 있습니다.

2. 올바른 12V 푸시 버튼 스위치 선택 방법

12V 푸시 버튼 스위치를 선택할 때 고려해야 할 몇 가지 중요한 요소가 있습니다.

첫째, 필요한 스위치 유형을 식별해야 합니다. 보통 오픈, 보통 클로즈 또는 모멘터리 중 어떤 스위치가 필요한지 결정해야 합니다. 보통 오픈 스위치는 회로가 기본적으로 열려 있으며 버튼을 누를 때만 닫힙니다. 반면에 보통 클로즈 스위치는 회로가 기본적으로 닫혀 있으며 버튼을 누를 때만 열립니다. 모멘터리 스위치는 누를 때 회로가 닫히고 놓을 때 열립니다.

둘째, 스위치의 설치 방법과 크기를 고려하세요. 일부 스위치는 나사로 고정이 필요할 수 있고, 다른 것들은 직접 회로 기판에 삽입될 수 있습니다. 선택한 스위치의 크기가 응용프로그램에 맞는지 확인하세요.

그 다음, 전류 및 전압 사양을 고려하세요. 이러한 스위치는 12V 전원을 위해 설계되었지만 다양한 전류 용량을 갖는 다양한 스위치가 있을 수 있습니다.

소재 및 제조 품질 측면에서 고품질의 12V 푸시 버튼 스위치는 일반적으로 내구성 있는 스테인리스 스틸이나 고급 플라스틱과 같은 내구성 있는 소재로 만들어져 장기 신뢰성을 보장합니다.

마지막으로, 스위치의 추가 기능을 고려하세요. LED 표시등의 존재, 방수 기능 등 스위치의 추가 기능은 스위치의 가격에 영향을 줄 수 있지만 응용프로그램에 편의성을 제공할 수도 있습니다.

3. 12V 푸시 버튼 스위치는 무엇에 사용되나요?

이전에 설명한대로, 12V 푸시 버튼 스위치는 주로 자동차 및 해양 응용 분야에서 사용됩니다. 그러나 그들의 사용은 이러한 분야에만 국한되지 않습니다. 이 스위치는 다양한 산업에서 응용되며 다양한 산업에서 사용됩니다.

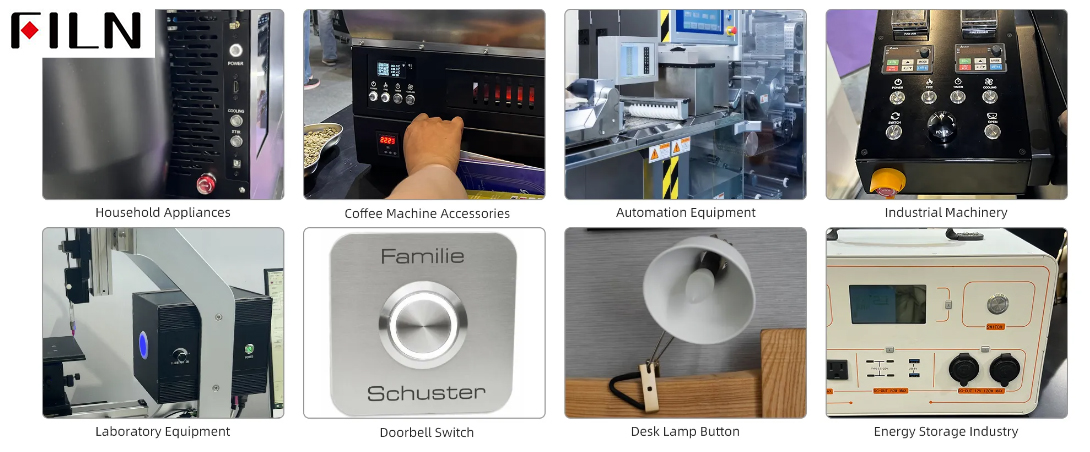

 12V 푸시 버튼 스위치를 사용하는 산업

 자동화 장비 산업

자동화 장비 분야에서 12V 푸시 버튼 스위치는 일반적으로 다양한 유형의 기계 및 자동화된 프로세스를 제어하는 데 사용됩니다. 그들의 신뢰성과 특정 수준의 전류 및 전압을 다룰 수 있는 능력은 정밀 제어와 내구성이 필요한 응용에 매우 적합하게 만듭니다.

 주방 가전 산업

주방 기기 분야에서 이러한 스위치는 일반적으로 오븐, 토스터 및 상업용 주방 설정에서 볼 수 있습니다. 그들의 신뢰성과 사용 편의성은 사용자 상호 작용과 안전이 중요한 응용에 적합하게 만듭니다.

 자동차 부품 산업

자동차 부품 분야에서 12V 푸시 버튼 스위치는 자동차 및 기타 차량의 헤드라이트, 와이퍼 등을 제어하는 데 자주 사용됩니다.

 에너지 저장 산업

에너지 저장 분야에서는 특히 전지 기술이나 재생 에너지 저장과 관련된 맥락에서 이러한 스위치가 중요한 역할을 합니다. 이들은 전지 관리 시스템의 제어 회로 또는 에너지 저장 장치의 인터페이스에서 일반적으로 사용됩니다.

 가전 제품 산업

마지막으로 12V 푸시 버튼 스위치는 세탁기, 진공 청소기 및 전기 선풍기와 같은 다양한 가정용 전기제품에서 흔히 사용됩니다. 이들의 신뢰성과 사용자 친화적인 디자인으로 인해 많은 제조업체들에게 선호되는 선택지입니다.

이러한 다양한 산업 응용을 고려하면 12V 푸시 버튼 스위치가 자동차 또는 해양 사용에만 국한되지 않고 일상 생활의 다양한 측면에 영향을 미치는 것을 알 수 있습니다.

5.푸시 버튼 스위치는 어떻게 작동하나요?

다음은 12V 푸시 버튼 스위치의 자동 잠금 및 자체 재설정 기능에 대한 정보입니다.

6. 푸시 버튼 스위치 12v를 설치하는 방법은 무엇입니까?

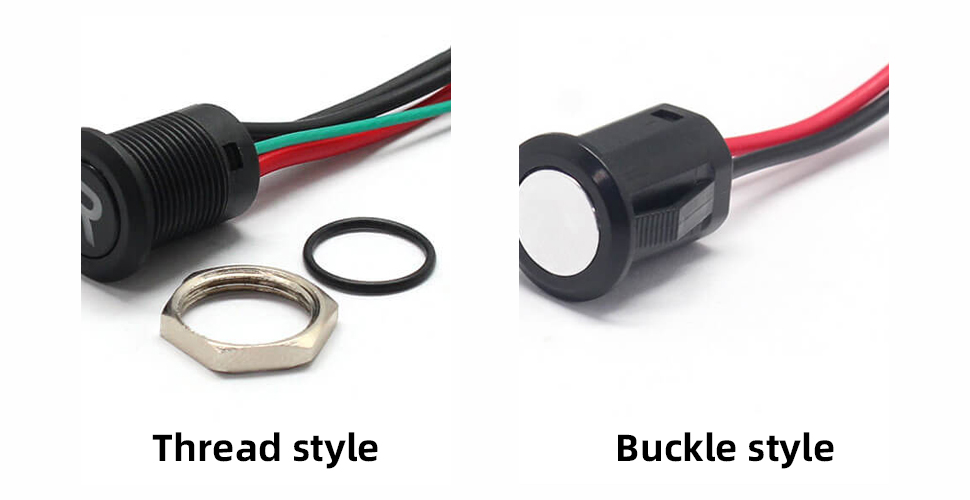

12V 푸쉬 버튼 스위치는 두 가지 다른 모드로 설치할 수 있습니다: 나사 스타일 및 버클 스타일.

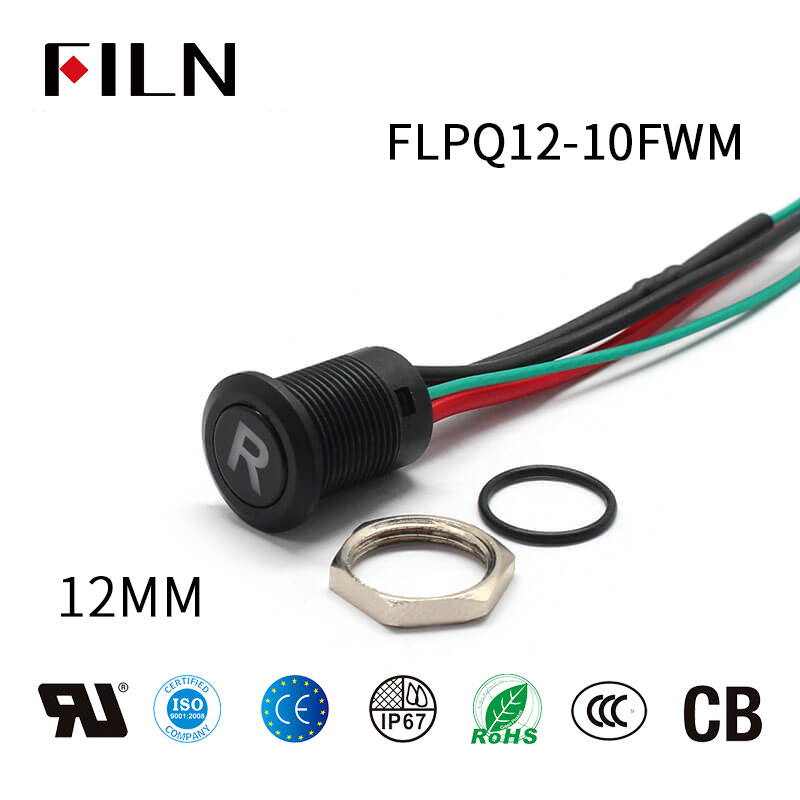

나사 스타일 설치 방법:

1. 푸쉬 버튼 스위치를 설치하려는 패널에 놓습니다.
2. 패널 아래에 방수 고무판을 위치시켜 보호를 제공합니다.
3. 구리 너트를 패널의 뒷면에서 스위치에 나사로 조여서 스위치를 고정합니다.

버클 스타일 설치 방법:

1. 12.2mm의 구멍 크기를 가진 적절한 마운팅 패널을 식별합니다.
2. 푸쉬 버튼 스위치를 마운팅 패널의 구멍에 간단히 삽입합니다.
3. 제품의 디자인은 양쪽에 두 개의 귀를 갖추어 0.5mm에서 3mm까지의 두께를 갖는 패널에 고정할 수 있습니다.
4. 버클 스타일 설치는 편리하며 설치 시간을 줄일 수 있습니다.

두 가지 설치 모드, 나사 스타일 및 버클 스타일을 제공함으로써 사용자는 자신의 특별한 요구사항과 기호에 따라 가장 적합한 방법을 선택할 수 있습니다.

7. FILN 버튼 스위치 생산 공정

1. 버튼 헤드는 전용 장비를 사용하여 자동으로 조립되어 대량 생산이 가능하며, 이를 통해 비용을 절감하고 전반적인 효율성을 향상시킵니다.
2. 조립 과정은 버튼 헤드를 와이어 베이스에 놓은 다음 LED를 설치하는 것을 포함합니다. 조립된 유닛은 헤드와 베이스를 안전하게 부착하기 위해 압력을 가하는 픽스처에 위치시킵니다.
3. 조립 후에는 제품을 전용 테스트 벤치에 놓고 테스트를 진행합니다. 이 테스트에는 전원 기능과 LED 성능 모두를 확인하여 품질과 신뢰성을 보장합니다.
4. 제품이 테스트 단계를 통과하면 해당 램프와 함께 상자에 담깁니다. 일반적으로 테스트된 제품을 100개 단위로 한 상자에 담아 편리한 보관, 운송 및 유통을 보장합니다.

이 최적화된 생산 과정을 통해 버튼 스위치의 제조는 자동 조립에서부터 엄격한 테스트 및 포장까지 효율적으로 진행됩니다.

8.12V 푸시 버튼 스위치를 구입하는 방법은 무엇입니까?

대량으로 12V 푸시 버튼 스위치를 구매하거나 맞춤형 제품을 필요로 하는 경우, 유리한 가격 및 맞춤형 솔루션을 제공할 수 있습니다. 언제든지 이메일(inquiry@cnylin.com.cn)로 문의해 주세요. 테스트 목적으로 무료 샘플을 제공해 드립니다.

소량 주문 및 긴급한 납기 기한이 있는 고객을 위해 웹사이트(www.cnfiln.com)에서 간편하게 주문할 수 있습니다. 신속한 주문 처리와 당일 배송 계획을 우선시하여 신속한 고객 서비스를 제공합니다.

대량 맞춤형과 소량 긴급 주문의 양쪽 옵션을 제공함으로써, 푸시 버튼 온 오프 스위치 12V를 필요로 하는 고객에게 원활한 구매 경험을 제공하는 것이 목표입니다.

9. 푸시 버튼 스위치 제품 도면

Filn 푸시 버튼 스위치는 UL, CE, ROHS 및 ISO9001을 포함한 다양한 인증을 획득하여 제품의 품질과 국제 표준 준수를 보장합니다. 푸시 버튼 스위치 외에도 Filn은 표지등, 록커 스위치, 마이크로 스위치 및 스마트 터치 스위치와 같은 다양한 제품을 제조합니다.

푸시 버튼 스위치에 관한 문의나 질문이 있으면 언제든지 연락해 주십시오. 신속하고 만족스러운 응답을 제공하는 것이 우리의 약속입니다. 이메일(inquiry@cnylin.com.cn)로 연락할 수 있습니다.

Filn에서는 다양한 전압 옵션을 포함한 다양한 시장 요구를 충족시키기 위해 다양한 버튼 스위치를 제공합니다. 여러분의 요구에 어떤 것이든, 적절한 솔루션을 제공하는 데 전념하고 있습니다.

인증, 제품 범위 및 신속한 고객 지원을 강조함으로써, 12V 푸시 버튼 스위치 및 관련 제품을 찾는 고객들 사이에 신뢰와 확신을 확립하기 위해 노력하고 있습니다.
