비상 정지 버튼 스위치 백라이트는 업계에서 “비상 정지 버튼 스위치 백라이트”로 불릴 수 있습니다.
그 이름에서 알 수 있듯이 비상 정지 버튼 스위치 백라이트는 비상 상황 발생 시 사람들이 신속히 이 버튼을 눌러 보호를 확보할 수 있는 조치입니다.
다양한 공장에서는 일부 대형 및 중형 기계 및 장비 또는 전기 기기에 눈에 띄는 빨간 버튼을 볼 수 있습니다. 표준 버튼은 빨간 글씨와 함께 “비상 정지 버튼 스위치 백라이트”와 동일한 의미여야 합니다.
이 종류의 버튼은 비상 정지 버튼 스위치 백라이트로 통칭될 수 있습니다. 이 버튼은 직접 누르기만 하면 전체 장비를 빠르게 정지하거나 즉시 일부 전달 부품을 해제할 수 있습니다.
장치를 다시 시작하려면 이 버튼을 해제해야 합니다. 즉, 시계 방향으로 약 45° 돌리고 누른 부분을 놓으면 됩니다. 즉 “해제”입니다.
빛이 있는 비상 정지 버튼 스위치는 업계에서 “빛이 있는 비상 정지 버튼 스위치”로 불릴 수 있으며 업계에서 비상 정지 버튼으로 불립니다.
이름에서 알 수 있듯이 빛이 있는 비상 정지 버튼 스위치는 비상 상황 발생 시 사람들이이 버튼을 빠르게 눌러 보호를 실현할 수 있는 조치입니다.
다양한 공장에서는 일부 대형 및 중형 기계 및 장비 또는 전기 제품의 표면에 눈에 띄는 빨간색 버튼을 볼 수 있습니다. 표준 버튼은 “빛이 있는 비상 정지 스위치”와 동일한 의미의 빨간 글꼴을 가져야합니다.
이 종류의 버튼은 빛이 있는 비상 정지 버튼 스위치로 통칭 될 수 있습니다. 이 버튼은 직접 누르면 전체 장비를 빠르게 정지하거나 일부 전송 부품을 즉시 해제 할 수 있습니다.

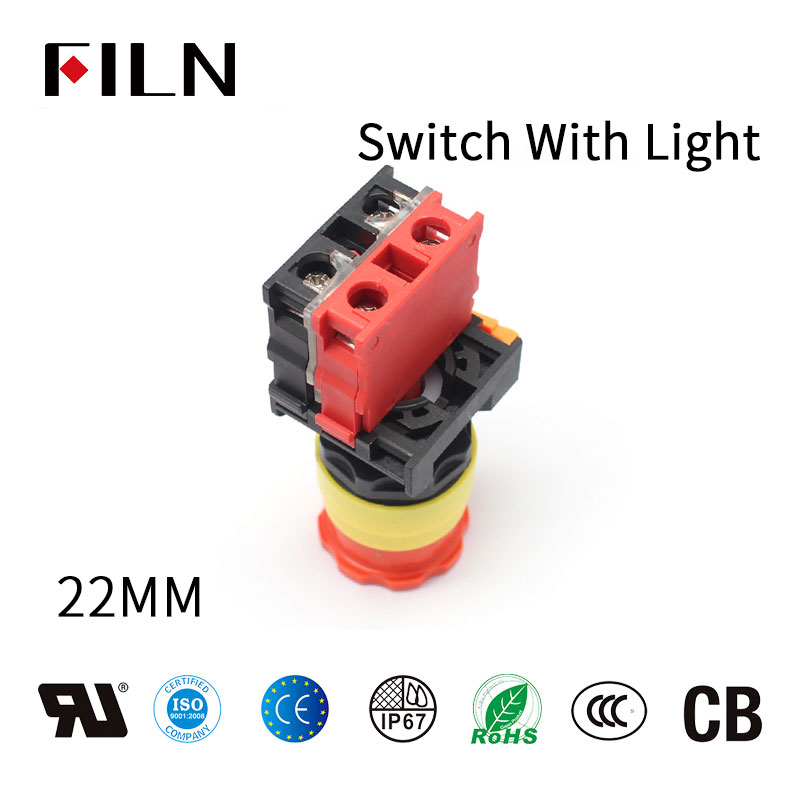

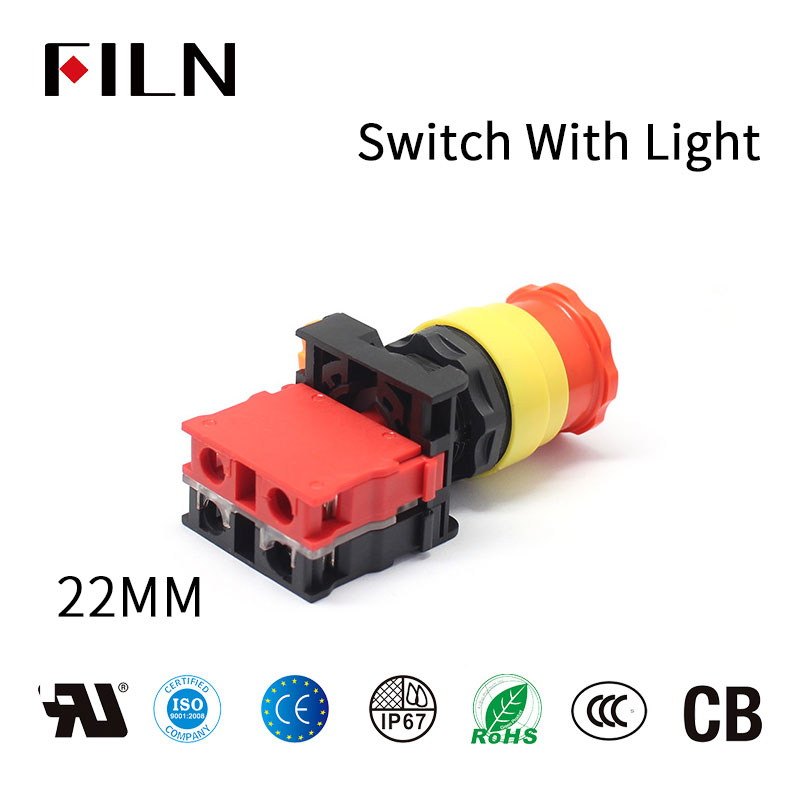

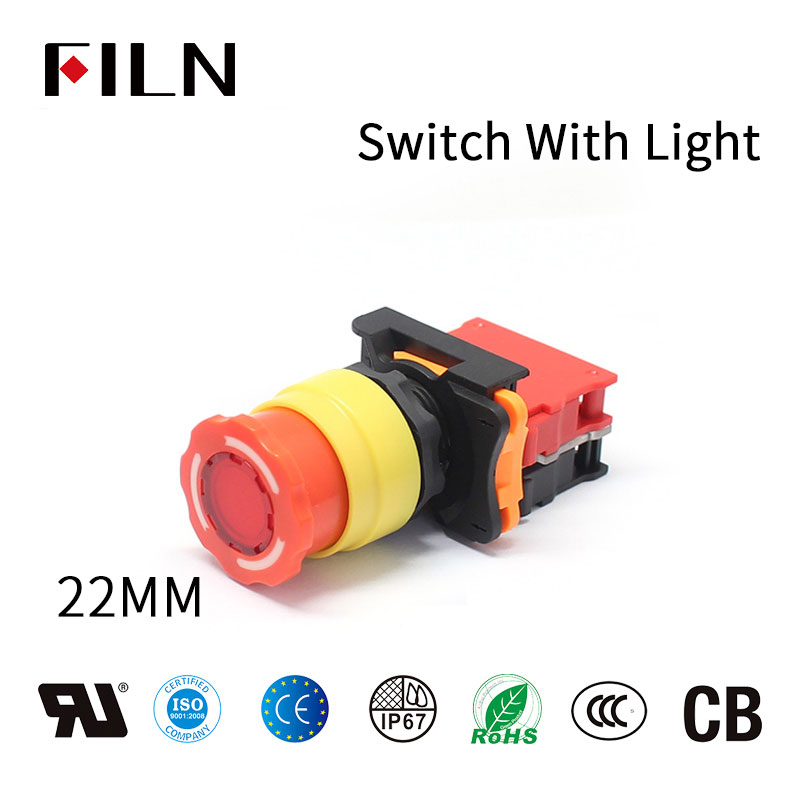

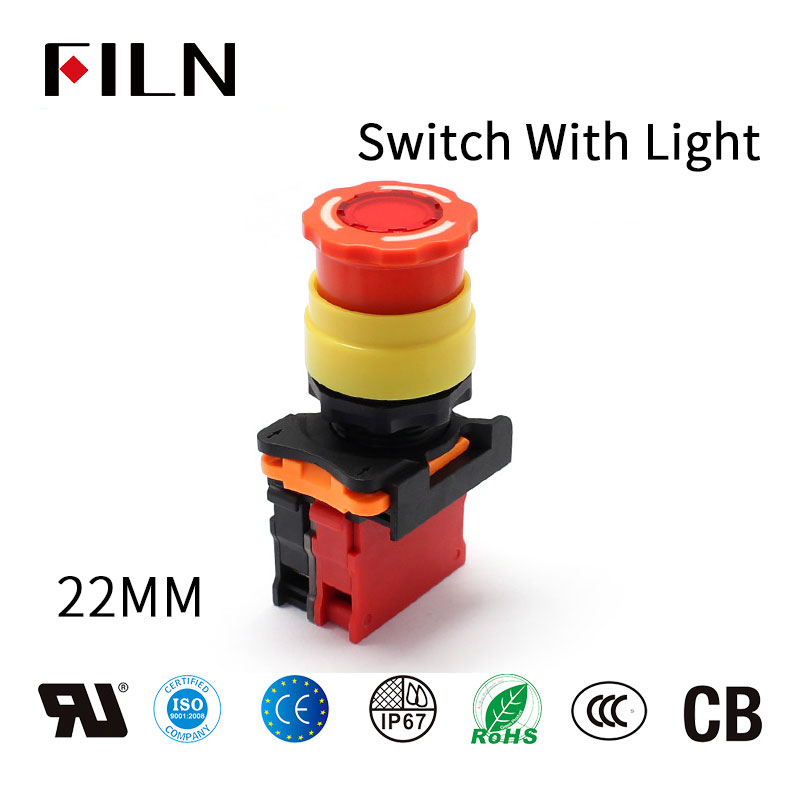

이 그림은 22mm 더 전통적인 빛이 있는 비상 정지 스위치입니다. 1NO1NC 모델, 2NO2NC 모델 및 빛과 빛이없는 모델이 있어 다양한 고객의 요구를 충족시킬 수 있습니다.
현재의 기계 및 장비는 주변 환경과 자체 작동 상태를 언제든지 지능적으로 감지하지 않습니다. 여전히 현장 작업자가 비상 상황에서 빛이 있는 비상 정지 버튼을 촬영하여 주요 인적 인 및 재산 손실을 피하기 위해 필요하지만 비상 정지 버튼 스위치 사용에는 몇 가지 오해가 있습니다.
일부 현장은 빛이 있는 비상 정지 버튼 스위치의 정상 열린 점을 사용하고 PLC 또는 릴레이를 사용하여 빛이 있는 비상 정지 스위치의 목적을 달성합니다. 이 배선 방식은 비상 정지 버튼 스위치의 빛이 있는 접촉 손상이나 제어 회로 단선이 발생 할 경우 즉시 결함을 차단할 수 없습니다.
올바른 방법은 빛이 있는 비상 정지 버튼 스위치의 정상 닫힌 점을 제어 회로 또는 주 회로에 연결하고 빛이 있는 비상 정지 버튼 스위치가 촬영 될 때 순간적으로 구동기에서의 출력을 즉시 중지시키는 것입니다.
빛이 있는 비상 정지 버튼 스위치는 작동 중 사고가 발생했을 때만 사용되어야하며 일부 유지 보수 직원은 빛이 있는 비상 정지 버튼 스위치를 누른 후 유지 보수 작업을 수행합니다. 이 경우 빛이 있는 비상 정지 버튼 스위치가 손상되거나 다른 사람이 모르게 빛이 있는 비상 정지 버튼을 재설정하면 중대한 인명 피해와 재산 손실이 발생할 수 있습니다. 올바른 접근 방식은 정전 및 감지 후에 유지 보수를 수행하는 것입니다.
현장 일부, 특히 빛이 있는 비상 정지 버튼 스위치가 빈번하게 사용되지 않는 현장은 빛이 있는 비상 정지 버튼 스위치의 정기적인 점검을 방해 할 수 있습니다. 빛이 있는 비상 정지 버튼 스위치가 먼지로 막히거나 고장이 발생하고 시간이 경과하면 위험이 즉시 차단되지 않을 수 있으며 심각한 손해를 초래할 수 있습니다.
올바른 접근 방식은 정기적으로 빛이 있는 비상 정지 버튼 스위치를 점검하여 사고를 방지하는 것입니다.
빛이 있는 비상 정지 스위치 배선 방법
빛이 있는 비상 정지 스위치의 정상 닫힌 점을 구동기의 제어 회로 (컨택터 코일)에 직렬로 연결하면됩니다! 몇 개의 버튼을 누르면 빛이 있는 비상 정지 스위치의 닫힌 점이 분리되어 구동기 코일의 회로가 차단되며 컨택터가 작동을 중지하고 주 회로가 차단됩니다! 빛이 있는 비상 정지 스위치를 사용하면 멀티미터를 사용하여 측정하면 압력이 가해지지 않을 때 열립니다. 닫혀 있습니다! 귀하의 컨택터는 L1-L6을 주 회로로 갖추고 있으며 K1 및 K2로 표시되어 있으면 하단 두 접촉이 컨택터 코일의 코일입니다. 꼼꼼히 살펴보면 내부로 배선되어 있지만 연결하지 않았습니다. 쉽게 누군가를 찾아 수행 할 수 있습니다!
빛이 있는 비상 정지 스위치 배선 원리 소개
비상 정지 스위치와 라이트: 일반적으로 수동으로 제어되는 푸시 스위치(버튼이 빨간색)로, 누르면 잠금되고 회전하여 릴리스되는 빨간색 버섯 모양의 버튼 스위치 또는 원형 버튼 스위치(작동이 용이하고 LED 라이트가 추가된 비상 정지 스위치도 있음). 장비의 제어 회로를 연속으로 연결하여 비상 상황에서 제어 회로의 전원을 직접 차단하여 장비를 빠르게 중지시켜 비정상적인 작동을 피합니다.
이는 마스터 컨트롤 전기 장치로, 기계가 위험한 상태에 있을 때 비상 정지 스위치에 의해 전원이 차단되어 장비의 작동이 중지되어 인명 및 장비의 안전을 보호합니다.
패널 앞면에서 조작 헤드를 마운팅 홀에 삽입하고, 패널 뒤쪽에 중간 좌석을 나사로 조이고, 양쪽 끝에 있는 세트 스크류를 고르게 조이면 됩니다 (과도한 힘을 사용하지 마십시오. 토크 25 N-cm). 패널이 플라스틱 등인 경우 패널 뒤쪽에 마운팅 플레이트를 장착한 후 설치할 수 있습니다. 마운팅 홀의 지름이 22mm인 경우 패널 뒤쪽에 φ22 마운팅 플레이트를 장착한 후 설치할 수 있습니다.
A 형 버튼의 경우 스위치 요소를 중간 좌석과 함께 설치할 수 있습니다. B 형 버튼의 경우 먼저 스위치 요소를 제거한 다음 중간 좌석을 설치해야 합니다. 스위치 요소는 직접 버클을 사용하여 헤드에 설치되며 (일반적으로 공장에서 설치됨), 헤드 앞면에 기호 판조각을 직접 설치할 수 있습니다.
스위칭 요소 또는 전압 조절기를 제거하려면 나사 드라이버를 사용하여 버클 설치 시스템의 버클을 들어 올리면 설치 및 고정된 구성 요소를 쉽게 제거할 수 있습니다.
기술 또는 제품에 관한 질문이 있으면 당사 엔지니어 Louis Lin에게 문의할 수 있습니다. 그의 이메일은 inquiry@cnylin.com.cn입니다.
