제품 도면:
필름 22mm 조명 12V Led 재설정 라운드 순간 플라스틱 전원 로고 순간 스위치
- Name: 플라스틱 푸시 버튼
- Mode: 시간 지연 스위치
- Head Type: 평평한 헤드
- Voltage: 36V(DC) 250V(AC)
- Keyword: 순간 스위치
- Current: 5A(DC) 5A(AC)
- Color: 빨간색
- Material: 구리, 스테인레스 스틸
- Download Certification: UL, CE, RoHS, CB
- Waterproof grade: IP67
- Wire specification: AGW22
- Email: inquiry@cnylin.com.cn
- Download PDF: (PDF 링크 삽입)

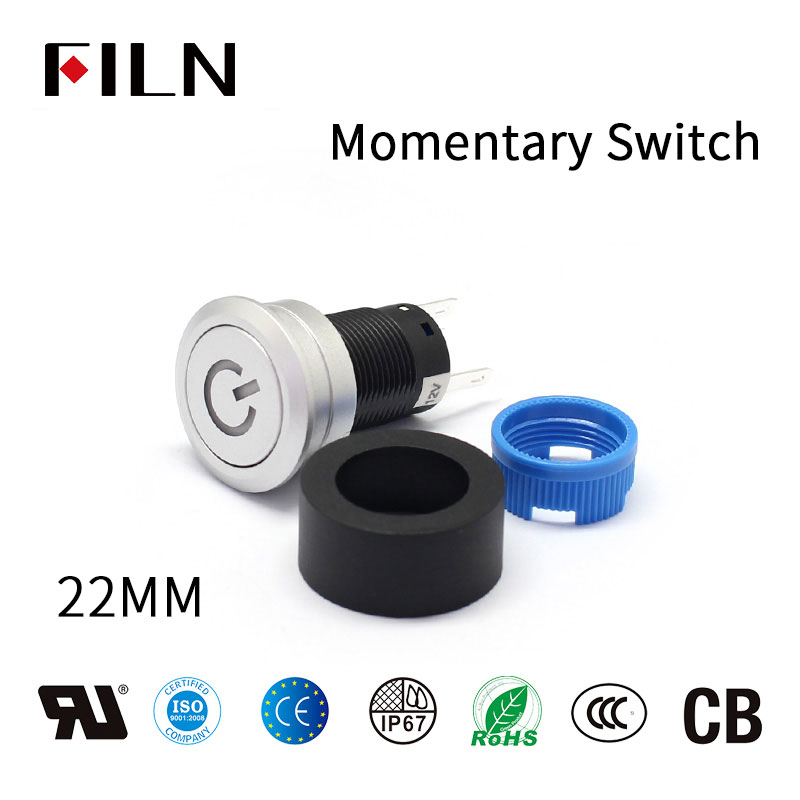

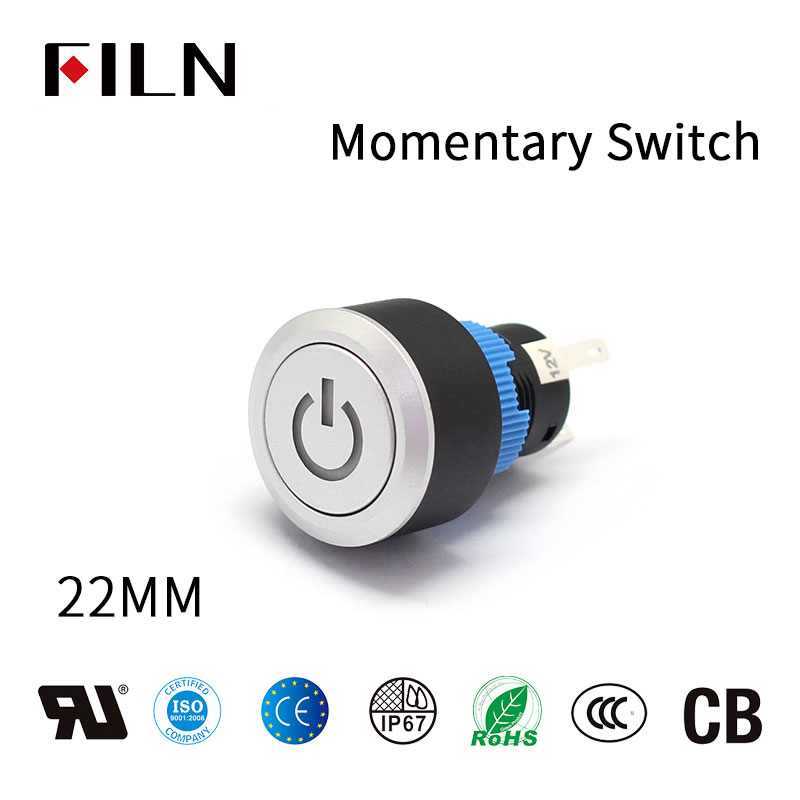

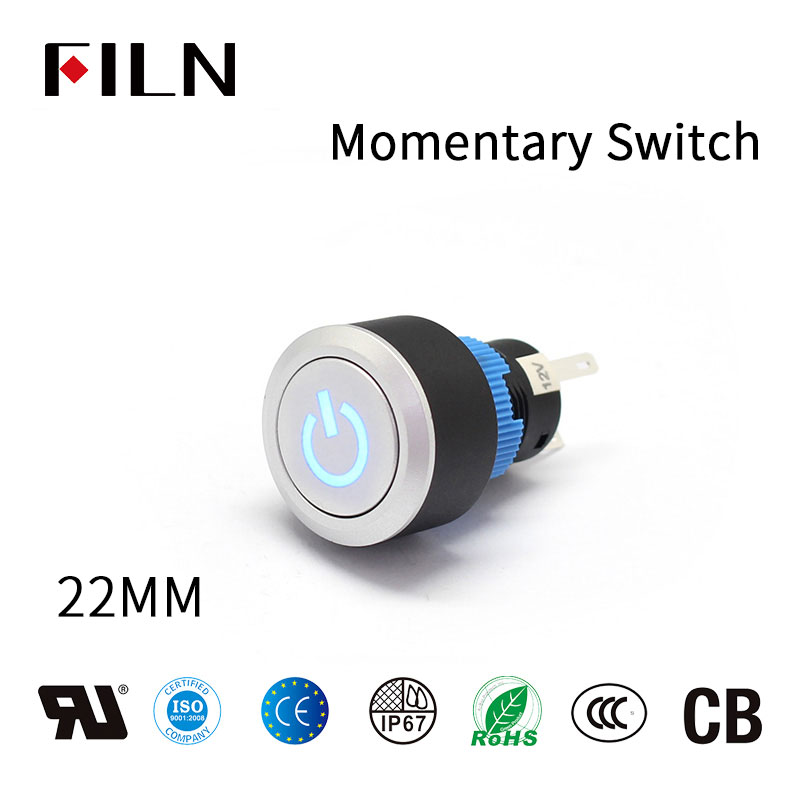

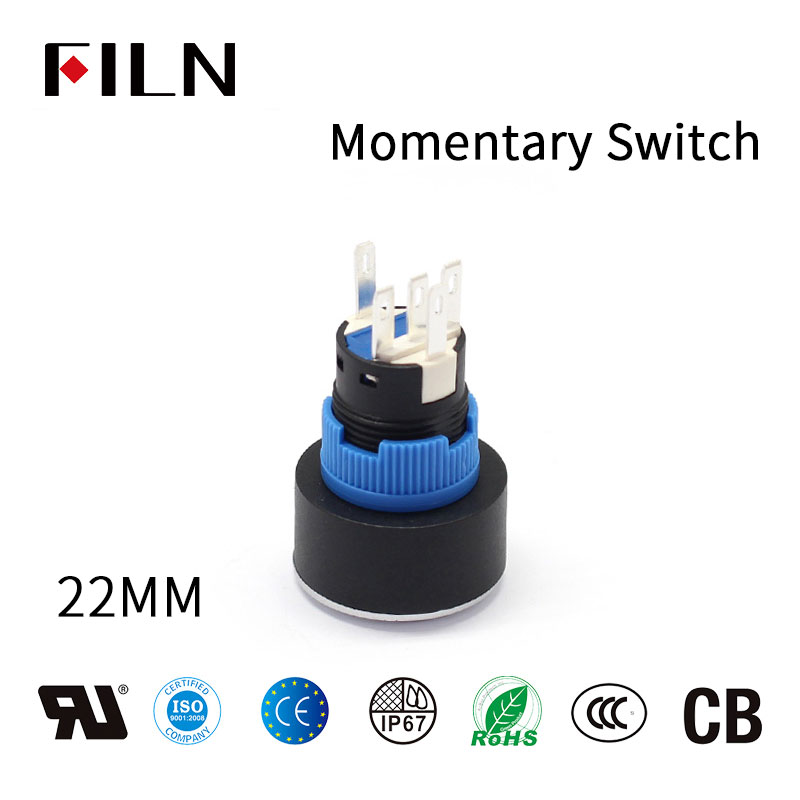

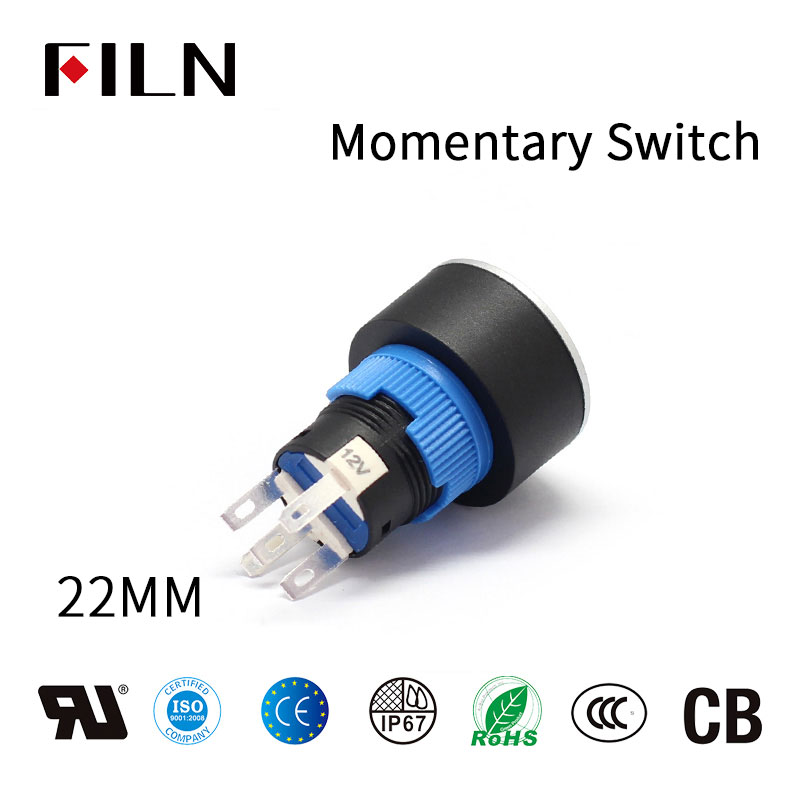

22mm 발광 12V Led 리셋 라운드 단시간 플라스틱 전원 로고 단시간 스위치
저희 회사는 세계에서 가장 완벽한 표시등 제조업체 중 하나이며 중국 내 유일한 선박 스위치에 대한 UL 인증을 받은 제조업체입니다.
다음으로 간단히 단시간 스위치 제품을 소개합니다.
자동 리셋 스위치 단시간 스위치로 하단 쉘과 버튼이 포함됩니다.
하단 쉘은 연락처 발판과 지지 발판이 고정되어 있으며 정전기 연락처가 연락 발판에 고정되어 있으며 금속 탄성 로커의 끝에는 정전기 연락처와 대응하는 이동 연락처가 고정되어 있으며 지지 발판은 지지점입니다.
버튼 아래의 스프링 시트 아래의 강철 공은 버튼이 이동 및 정적 연락처를 열고 닫을 수 있도록하여 금속 탄성 로커가 지지점 주변으로 회전하도록합니다. 금속 탄성 로커의 올려진 끝에는 리셋 브래킷과 리셋 스프링으로 구성된 리셋 메커니즘이 있습니다.
리셋 스프링의 상단은 버튼의 내벽 위에 올라가서 두 번째 속도의 일방적인 자동 리셋, 세 번째 속도의 일방적인 리셋 또는 세 번째 속도의 양방향 자동 리셋 스위치를 형성합니다.
플라스틱 버튼에는 전원 기호 스위치가 있으며 설치 직경은 22mm이며 빨간색, 노란색, 파란색, 녹색 및 흰색 등 다양한 빛으로 사용할 수 있습니다.
:제품 매개변수:
| 생산 시리즈 | FLM22-11MJ | 라이트 가이드 버튼 | PC 플라스틱 |
| 버튼 형태 | 라운드 | 액추에이터 | 304 스테인레스 스틸 |
| 버튼 LED 색상 | 빨강 | 하우징 슬리브 | H59 니켈 도금 브라스/304 스테인레스 스틸 |
| 기계적 수명 | 50만 회 | 버튼 핀 | H62 구리 합금 |
| 전기적 수명 | 10만 회 | 고무 링 | SIL 실리카 젤 |
| 보호 등급 | IP67 IK09 | 너트 | H59 니켈 도금 브라스 |
| 평가 전압 | 36V(DC) 250V(AC) | 하우징 | PA66+GF20% 나일론 |
| 평가 전류 | 1A(DC) 0.5A(AC) | 빛의 원천 | LED |
| 평가 전력 | 36W(DC) 125W(AC) | 저항 | 금속 필름 |
| 작동 온도 | -25℃~+85℃ | 연락처 | AgCdO12 |
램프 전압: 3v, 6v, 12v, 24v, 48v, 36v, 110v, 220v 등
재질: PA66.
기능: 자체 복구 1no1nc.
정격 가열 전류: 5(A)
절연 저항: 1000(MΩ
기계적 수명: 1000000(회)
순간 스위치 자동 재설정 버튼 스위치는 하단 쉘과 버튼을 포함하는 일종의 자동 재설정 스위치입니다.
순간 스위치 버튼의 재설정 방법에는 일방적 재설정, 양방향 재설정, 다자간 재설정 및 수직 재설정이 있습니다.
순간 스위치는 일반적으로 버튼 캡, 리턴 스프링, 정적 접점, 이동 접점 및 쉘 등으로 구성된 물 축적 구조를 채택합니다. 일반적으로 한 쌍의 상시 폐쇄형 복합형으로 만들어집니다. 접점 및 상시 개방 접점, 일부 제품에서는 여러 요소를 직렬로 연결하여 접점 쌍 수를 늘릴 수 있습니다.
또한 누르면 자동으로 닫힌 위치를 유지하고 전원이 차단된 후에만 열 수 있는 자체 유지 버튼도 있습니다.
버튼을 누르지 않으면 움직이는 접점이 위의 정적 접점에 연결되며 이 접점 쌍을 상시 폐쇄 접점이라고 합니다.
이때 이동접점은 아래의 고정접점과 분리됩니다. 이 접점 쌍을 상시 개방 접점이라고 합니다. 버튼을 누르면 상시 폐쇄 접점이 분리되고 상시 개방 접점이 닫힙니다. 버튼을 놓으면 리턴 스프링의 작용으로 원래 작동 상태가 복원됩니다.
순간 스위치와 다른 스위치의 차이점
재설정 스위치는 단순히 자동으로 재설정할 수 있는 스위치입니다. 재설정 스위치는 원통형 또는 사각형일 수 있습니다. 외관상으로는 일반 스위치와 다르지 않지만 기능면에서는 다릅니다.
리셋 스위치와 자동 잠금 스위치의 차이점: 리셋 스위치를 누른 후 손을 떼면 초기 상태가 복원됩니다. 자동 잠금 스위치를 누른 후에는 손이 돌아오지 않습니다.
리셋 스위치는 조그 스위치와 매우 유사합니다. 엄밀히 말하면 조그 스위치의 일종이기도 한데, 리셋 스위치와 일반 조그 스위치의 차이점은 리셋 스위치의 선택이 길고 접점이 점이 아닌 스트로크라는 점이다.
보안에서 키 재설정 기능이 있는 순간 스위치의 기능은 무엇입니까?
주요 목적은 담당자가 직접 현장에 올 수 있도록 하는 것입니다. 리셋을 시키는 것이 목적이 아니고, 담당자가 현장의 알람 상황을 확인하고 상황을 확인하게 하기 위한 것입니다.
사용 및 유지 관리
(1) 버튼을 자주 확인하여 먼지를 제거하십시오. 버튼 접점 사이의 거리가 작기 때문에 수년간 사용하거나 밀봉이 좋지 않아 먼지가 유입되거나 엔진 오일 에멀젼의 여러 단계가 유입되면 절연이 저하되거나 단락 사고가 발생할 수도 있습니다.
이 경우에는 절연 및 청소를 실시하고 그에 상응하는 밀봉 조치를 취해야 합니다.
(2) 버튼을 고온 환경에서 사용하면 플라스틱이 쉽게 변형되고 노화되어 버튼이 느슨해지고 단자 나사 사이에 단락이 발생합니다.
상황에 따라 고정링을 추가해 조여 설치 시 사용할 수도 있고, 배선 나사에 절연 플라스틱 튜브를 추가해 풀림을 방지할 수도 있다.
(3) 표시등이 있는 버튼의 경우 전구가 가열되고 플라스틱 갓이 오랫동안 변형되어 전구 교체가 어려워집니다. 따라서 장시간 전원이 켜져 있는 장소에서는 사용하기에 적합하지 않습니다. 사용하고 싶다면 전구 전압을 적절하게 낮추어 수명을 연장할 수 있습니다.
(4) 접촉 불량이 발견되면 원인을 찾아야 합니다. 접촉 표면이 손상된 경우 미세한 줄로 수리할 수 있습니다.
접촉면에 먼지나 그을음이 있는 경우, 용제에 담근 깨끗한 면 헝겊으로 닦으십시오. 접촉 스프링이 고장 나면 교체해야 합니다.
접점이 심하게 소손된 경우 제품을 교체해야 합니다.
이 순간 스위치를 구입하는 방법은 무엇입니까?
Alibaba 또는 Alibaba를 통해 문의 사항을 보내 온라인으로 메시지를 남길 수 있으며 전문적인 답변을 제공할 전담 영업 담당자도 있습니다.
귀하가 공장에서 이 버튼 스위치를 광범위하게 사용하는 경우 FILN 회사 sales2@filn.com.cn의 영업 직원에게 이메일을 보내 연락할 수 있습니다. FILN 버튼 스위치 영업 팀은 10년의 대외 무역 판매 경험과 서비스를 보유하고 있습니다. , 24시간 이내에 연락드리겠습니다.
