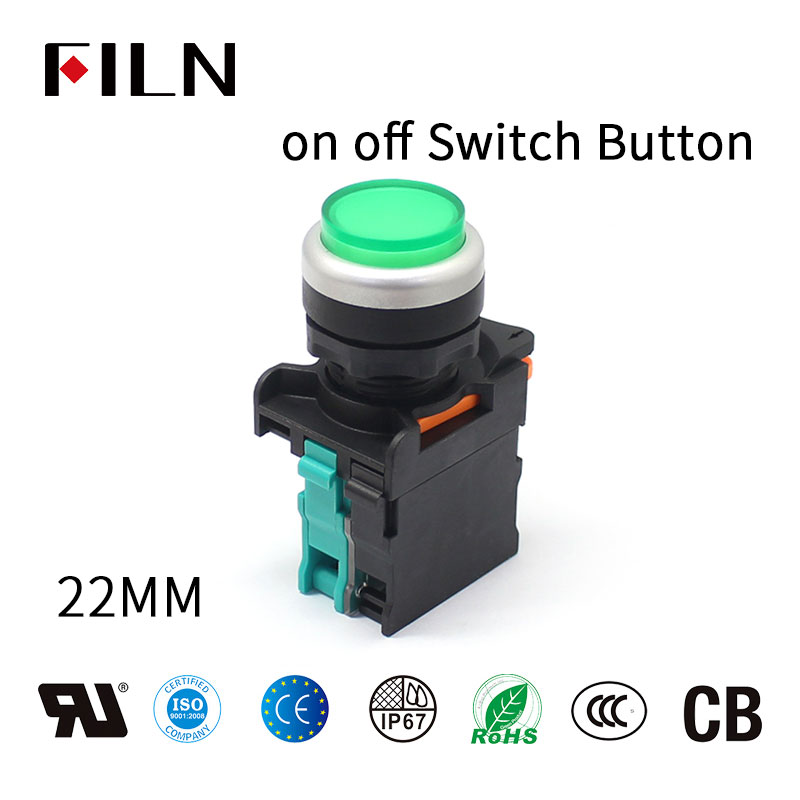

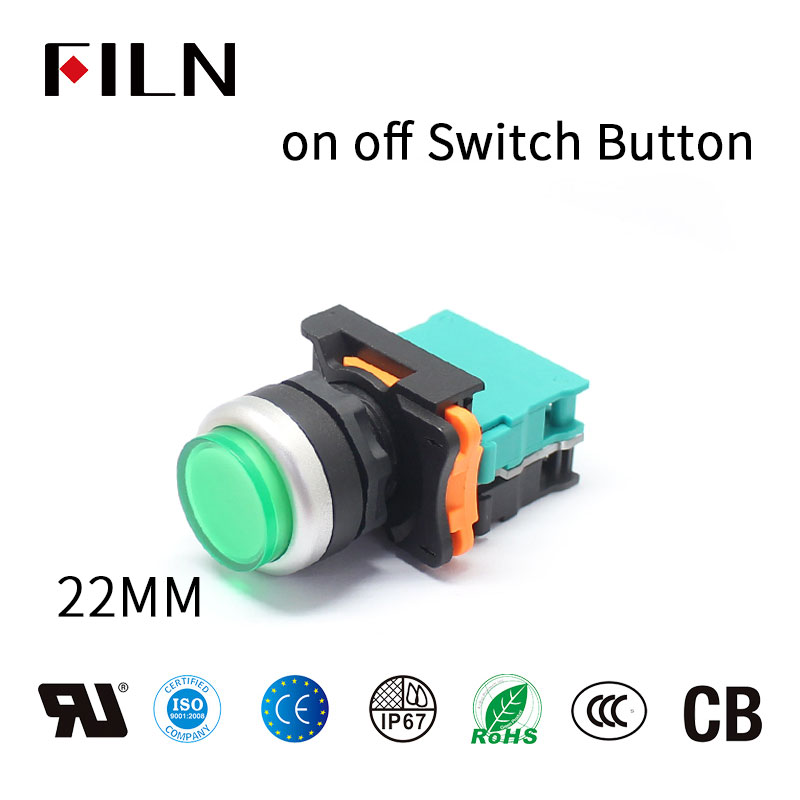

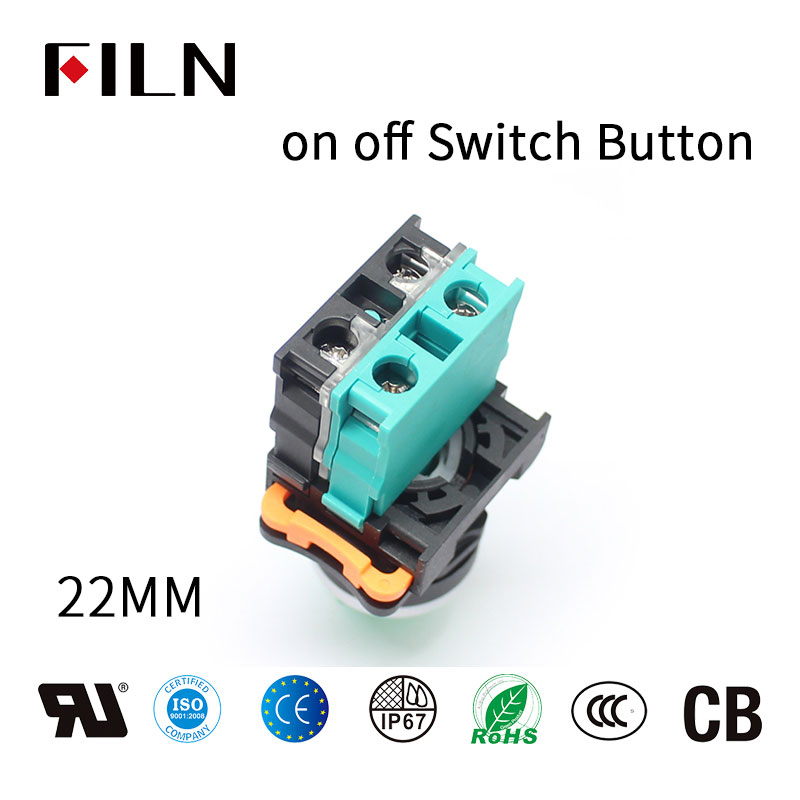

높은 머리 발광 온 오프 스위치 버튼 IP65 방수 스위치
외부가 비교적 습하고 해가 내리쬐는 환경에서는 고객들이 종종 금속 타입의 온 오프 스위치 버튼을 선호하지 않습니다.
악조건의 영향으로 금속 온 오프 스위치 버튼은 종종 녹과 변색에 시달려 수명이 그다지 길지 않습니다.
그래서 이 녹과 변색 문제를 어떻게 해결할까요?
이 문제를 해결하기 위해 엔지니어들의 노력으로 회사는 몇 가지 새로운 올 플라스틱 온 오프 스위치 버튼을 소개했습니다.
올 플라스틱 온 오프 스위치 버튼은 녹이 발생하지 않는 악조건에서 사용할 수뿐만 아니라 저렴하고 비용 효율적입니다.
이 높은 머리 발광 온 오프 스위치 버튼 IP65 방수 스위치가 어떤지 궁금할 것입니다. 조금씩 소개해 드리겠습니다.
1. 배선 다이어그램
시장에는 주로 1NO, 2NO, 1NO1NC 및 2NO2NC와 같이 총 4 가지 유형의 전통적인 온 오프 스위치 버튼 스위치 기능이 있습니다. 이 온 오프 스위치 버튼의 스위치 기능은 1NO1NC 및 2NO2NC입니다.
1NO1NC의 경우 다음과 같은 4 가지 배선 방법이 있습니다:
1. 정적 상태에서 온 오프 스위치 버튼의 불빛이 꺼져 있으며 장치가 작동하지 않습니다. 버튼 스위치를 누르면 온 오프 스위치 버튼의 불빛이 켜지고 장치가 작동하기 시작합니다.
버튼 상태 | 장치 | LED 불빛
————-|——–|———–
정상 OFF | OFF | OFF
누름 ON | ON | ON
정적 상태에서 온 오프 스위치 버튼의 불빛이 켜져 있고 장치가 작동합니다.
버튼 스위치를 누르면 온 오프 스위치 버튼의 불빛이 꺼지고 장치가 작동을 멈춥니다.
버튼 상태 | 장치 | LED 불빛
————-|——–|———–
정상 ON | ON | ON
누름 OFF | OFF | OFF
장치는 정적 상태에서 작동하지 않습니다. 버튼 스위치를 누르면 장치가 작동하기 시작합니다.
스위치 버튼의 불빛은 항상 켜져 있습니다.
버튼 상태 | 장치 | LED 불빛
————-|——–|———–
정상 OFF | ON | ON
누름 ON | ON | ON
장치는 정적 상태에서 작동합니다. 버튼 스위치를 누르면 장치가 작동을 멈춥니다.
스위치 버튼은 항상 켜져 있습니다.
버튼 상태 | 장치 | LED 불빛
————-|——–|———–
정상 ON | ON | ON
누름 OFF | ON | ON
고객은 필요에 따라 연결 방법을 선택할 수 있습니다. 2NO2NC는 두 그룹의 1NO1NC입니다.
고객은 필요에 따라 연결 방법을 선택할 수 있습니다. 2NO2NC는 두 그룹의 1NO1NC입니다. 여러 장치를 제어해야 하는 경우 2NO2NC를 선택하고 위의 연결 다이어그램에 따라 연결해야 합니다.
2. 기능
이 스위치 버튼은 자체 잠금 및 자동 재설정 두 가지 기능을 갖추고 있습니다. 자체 잠금 스위치 버튼은 버튼을 누르면 버튼이 자동으로 복귀하지 않습니다. 버튼을 다시 눌러 원래 위치로 돌아가야 합니다. 자동 복원 스위치 버튼은 버튼을 누르면 핸들을 놓으면 버튼이 자동으로 원래 위치로 복귀합니다. 고객은 필요에 따라 자체 잠금 또는 자동 복원 기능을 선택할 수 있습니다.
3. LED 색상 및 전압
불빛이 있는 스위치 버튼은 빨간색, 노란색, 파란색, 녹색 및 흰색으로 제공됩니다. 온 오프 스위치 버튼이 사용하는 전압 범위는 3V-220V입니다. 일반적으로 사용되는 전압은 12V, 24V, 36V, 48V, 110V, 220V입니다.
4. 장착 홀 크기
이 스위치 버튼의 장착 홀 크기는 22mm입니다. 관심이 있다면 연락 주시면 그림을 제공하여 크기가 적절한지 확인해 드리겠습니다.
5. 전류
이 온 오프 스위치 버튼의 가장 큰 특징은 660V 20A의 고전류입니다. 시장에는 10A급 금속 버튼이 있지만 장수명을 달성할 수 없습니다. 이 온 오프 스위치 버튼은 전자기력의 작용으로 헤드와 직렬로 연결된 자기 폭발 와이어의 작용으로 전기 아크를 연장시켜 고체 매체로 만들어진 아크 소화기 안으로 불어 넣는 원리를 사용합니다. 내부에서 고체 매체와 접촉하여 아크를 냉각하고 소화합니다. 산업 목적으로 사용되며 부하는 12 킬로와트까지 이를 수행할 수 있으며 기계 수명 시험은 100만 번까지 달성할 수 있습니다.
6. 꼬리 용접 선
이 스위치 버튼의 꼬리는 용접될 수 있습니다. 고객이 원하는 연결 라인을 제공하면 귀사의 라인에 따라 선을 용접해 드립니다. 또한 용접해야 하는 선의 와이어 게이지와 길이를 제공해야 합니다. 검사 측면에서 우리는 버튼이 설치된 후에 한 번, 와이어가 용접된 후에 또 다른 한 번의 검사를 실시하여 제품이 공장을 떠날 때 버튼의 품질이 좋은지 확인합니다. 상대적으로 우리가 와이어를 용접해 드리면 시간과 노동 비용이 크게 절감되며 더 높은 이익을 얻을 수 있습니다.
7. 방수 등급
이 스위치 버튼의 방수 등급은 IP65이며 내장형 방수 에프론이 있어 강력한 밀봉을 제공합니다.
8. 난연 고온 베이스
PA66 나일론 소재로 만든 베이스는 고온에 강하며 강한 내마모성과 높은 충격 강도를 갖추고 있습니다.
상기가 내가 가져온 온 오프 스위치 버튼에 대한 소개입니다. 궁금한 사항이 있거나 다른 질문이나 아이디어가 있다면 연락해 주시면 12시간 이내에 회신해 드리겠습니다.
