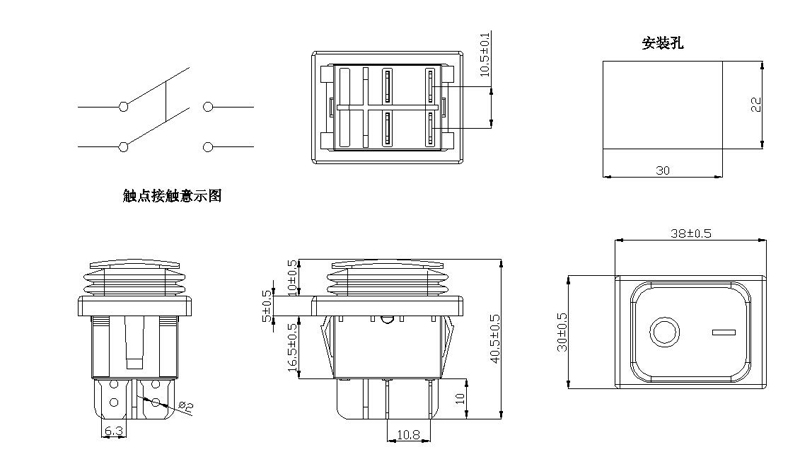

제품 도면:

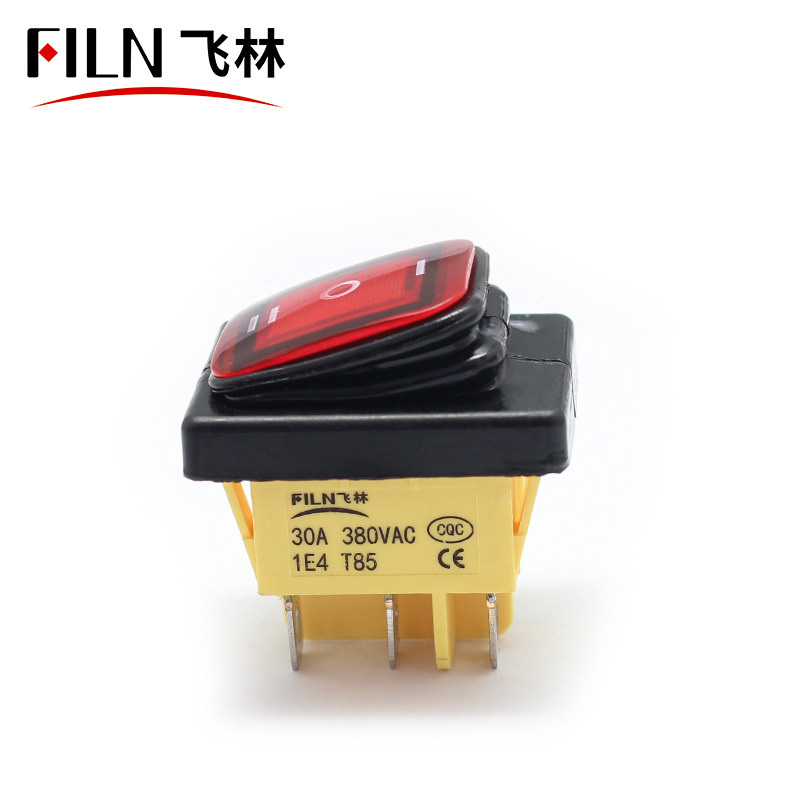

3방향 로커 스위치 110V 15A 노란색 LED ON OFF ON 순간
- 이름: 3 Way 록어 스위치
- 모델: KCD4-0122-23
- 패널 마운트 지름: 22*30mm
- 평가된 전압: 15A, 20A, 30A
- 전압 옵션: 3V, 5V, 6V, 12V, 24V,13V, 110V, 120V, 220V, 240V, 250V, 380V

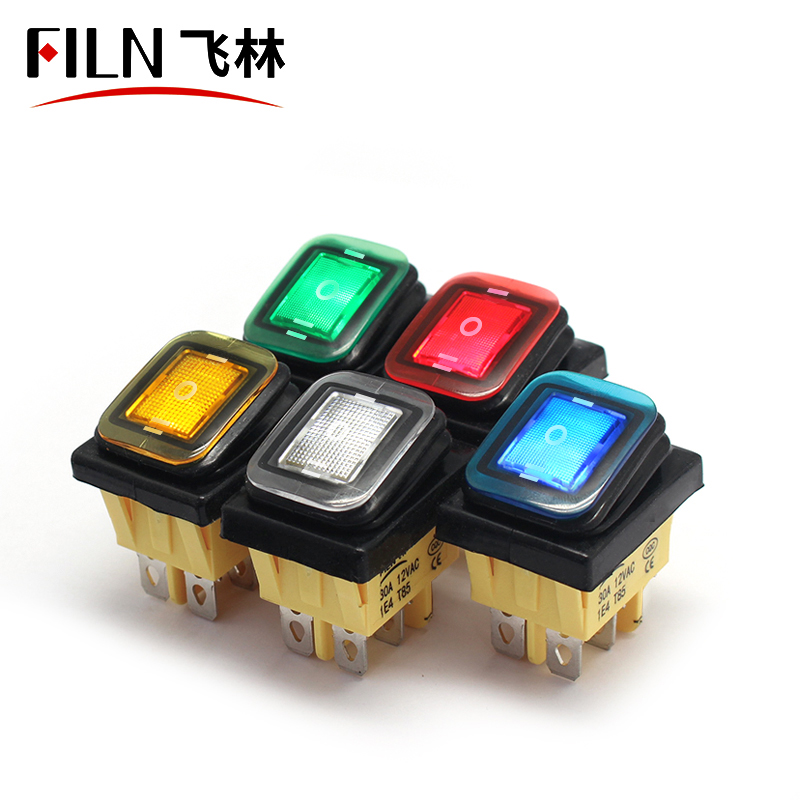

- 색상: 빨강, 흰색, 파랑, 녹색, 검정, 노랑
- 재질: ABS 플라스틱, 스테인레스 스틸
- 다운로드 인증: CE, CCC, ROSH, IP67, UL
- 방수 등급: IP67
- 이메일: inquiry@cnylin.com.cn
- PDF 다운로드: KCD4-0122-23规格书
제품 매개변수:
| 제품 항목 | KCD4-0122-23 |
| 패널 마운트 지름 | 22*30mm |
| 연락처 방법 | 소더 핀 |
| 설치 방법 | 버클 |
| 램프 유형 | LED |
| 평가된 전압 | 3v, 5v, 6v, 12v, 24v,13v, 110v, 120v, 220v, 240v, 250v, 380v |
| 램프 색상 | 빨강, 흰색, 파랑, 녹색, 검정, 노랑 |
| 외관 재질 | 황동 도금 니켈 |
| 베이스 재질 | PA66 나일론 |
| 단자 재질 | 황동 |
| 용도 | 커피 머신, 주방 장비, 가정용 가전제품, 자동차, 의료 기기, 산업 기기 등 |
| 전류 | 15A, 20A, 30A |
스위치 배선 방법:
순간 로커 스위치에서 조명이 켜지고 꺼지는 6피트 3개의 기어 기존 배선 다이어그램
3방향 6핀 방수 로커 스위치 배선 모드: 1: 2개의 핀이 전원 공급 장치에 연결되고, 다른 2개의 핀(램프 핀)이 장치에 연결되고, 스위치가 눌러지고, 스위치 표시등이 켜지고, 장치가 시작됩니다. , 스위치가 꺼져 있고 스위치 표시등이 어두우며 장치가 닫혀 있습니다. 2: 두 개의 조명 핀을 전원 공급 장치에 연결하고 다른 두 개의 핀을 장치에 연결하여 스위치 조명을 계속 켜십시오. 스위치를 눌러 장치를 시작하고 스위치를 끄면 장치가 종료됩니다.
FILN 3 way rocker switch Customization
3 방향 록커 스위치의 끝은 완전히 밀봉되어 방수 효과를 효과적으로 발휘하며 습한 환경에서 오랜 시간 동안 정상적으로 사용할 수 있습니다.
FILN은 전압부터 외관까지의 맞춤 제작 서비스를 제공하여 귀하의 요구를 충족합니다.
Applications:
- 산업 응용
- 홈 자동화
- 자동차 통합
- 의료 기기
- 소비자 전자제품
- 공공 인프라
- 상업용
- 보안 시스템
- 호텔 및 숙박 업종
- 교통 수단

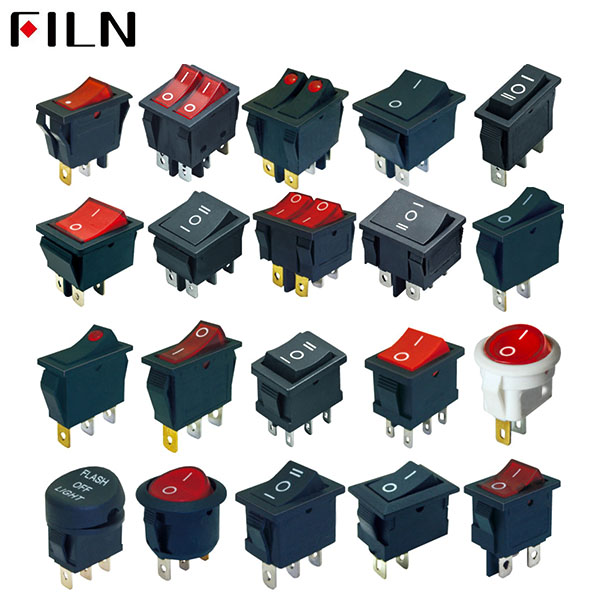

관련 상품:
3 way rocker switch 제품 소개
이 6핀 고전류 3 way rocker switch는 독일 고객이 설계 및 개발한 제품입니다. 우리는 독일 뮌헨 전자 전시회에서 이 제조업체를 만났으며 현재 사용 중인 선박 형 스위치에 대한 문제에 대해 설명했습니다. 3 way rocker switch도 중국에서 수입되며 3 way rocker switch의 모든 사양이 사용 중입니다.
고객의 요구를 다음과 같이 이해하였습니다.
1. 방수 rocker switch가 필요하며 3 way, DPDT ON-OFF-ON이 필요합니다.
2. 방수 캡 홀더가 패널에 견고하게 고정되어 있어 오랜 시간 동안 굳지 않아야 합니다.
3. 선박형 스위치는 큰 전류가 필요하며 최대 30A까지 도달할 수 있어야 합니다.
4. 밑판 플라스틱은 높은 온도에 내성이 있는 재료로 제작되어 높은 온도로 인해 터미널이 흔들리지 않아야 합니다.
5. 선박형 스위치는 CE 인증을 완료해야 합니다. VDE 수요가 있는 경우 추가 비용이 들게 됩니다.
6. 3 way rocker switch에는 내장 250V LED 램프 비드가 있어야 합니다.
7. 방수 가죽 케이스의 인장 강도는 50N 이상이어야 합니다.
8. 가정용으로 사용되므로 rocker switch 내부의 전구는 LED여야 하며 더 에너지 효율적이고 환경 친화적입니다.
9. rocker switch의 버튼은 제3 기어에서 앞뒤로 전환 할 때 매끄러워야 하며 잠김이나 불분명한 기어가 없어야 합니다.
이를 바탕으로 FILN은 무료로 그를 위해 경제적인 3 way rocker switch를 개발하기로 결정했습니다. FILN R&D 엔지니어의 노력 덕분에 우리는 이 방수 rocker switch를 2주 만에 개선했습니다. 방수 가죽 케이스는 딩 칭 실리콘과 플라스틱으로 제작되었습니다. 완전히 새로운 구비쉐프 PA66 소재로 제작된 3 way rocker switch는 최대 30A까지입니다.
이 향상된 3 way rocker switch는 이전에 발생한 고객의 고민을 해결했습니다. 다수의 샘플이 전송된 후 고객은 여러 번 테스트하고 관찰했습니다. 상하이 국제 호텔 전시회에서 고객은 독일에서 우리와 만나기 위해 날아왔습니다. 제품 매개 변수, 명세, 구매 수량 및 생산 주기를 확인 한 후 우리는 계약을 체결하고 현장에서 보증금을 지불했습니다.
그래서 이 3 way rocker switch는 정확히 무엇인가요? 모두가 오래 기다렸습니다. 다음은이 향상된 3 way rocker switch의 자세한 설명입니다.
1. 이 3 way rocker switch의 플라스틱 쉘은 PA66 고온 내성 나일론 소재로 만들어졌으며 방수 가죽 케이스는 딩칭 소재로 만들어졌습니다.
2. 이 향상된 3 way rocker switch의 개방 설치 크기는 30x22mm이며 설치 패널에 직접 삽입되며 선택 사항으로 28x22mm보다 작은 크기도 있습니다.
3. 이 3 way rocker switch에는 LED 전구가 내장되어 있으며 12V, 110V, 220V, 230V, 250V 등의 요구에 따라 다양한 전압으로 사용자 정의 할 수 있습니다.
4. 이 3 way rocker switch의 연락처는 4mm 두께의 은 점이며 솔더 풋 크기는 6.3 * 0.8mm입니다.
다음은이 3 way rocker switch의 전기 다이어그램 및 연결 방법에 대한 소개입니다:
이 3 way rocker switch는 총 6개의 핀이 있으며 두 줄로 나뉘어 있으며 한 줄에 3개의 핀이 있습니다. 전기 다이어그램에 표시된대로 중간의 두 핀이 연결되어 있으며 위아래 수평 선은 각각 두 그룹을 나타냅니다 : 한 그룹 (On) off, 다른 그룹 (on) off.
또 다른 고객이 질문했습니다. 이 버튼 스위치를 독일로 수출하려고 합니다. 미국 CE 인증이나 VDE 인증이 있나요?
유럽 CE 인증에 대해서는 팀의 2개월 간의 노력 끝에이 3 way rocker switch가 현재 유럽 CE 인증을 받았습니다. 다양한 인증을 완료하는 데 드는 비용이 매우 높기 때문에 제품의 품질을 보장하기 위해 고객의 높은 요구에 부응하기 위해 우리는 고객의 요구에 따라 순차적으로 UL, CE, RoHS, VDE를 완료했습니다. 이 3 way rocker switch에 대한 독일 VDE 인증을 완료하기 위해 노력하고 있습니다.
다음은이 3 way rocker switch의 Q&A 세션입니다
1. 이 3 way rocker switch의 유통 기한은 얼마인가요?
이 3 way rocker switch의 유통 기한은 3년이며 기계 수명은 10,000회입니다. 더 높은 요구 사항이 있는 경우(기계 수명이 50,000회인 경우 등), FILN은 필요에 따라 맞춤형 제작이 가능합니다. 보증 기간 동안 문제가 발생하면 FILN 기술 서비스 그룹 inquiry@cnylin.com.cn에 이메일을 작성하여 연락하면 12시간 이내에 제품 품질 문제 및 해결책을 즉시 해결하도록 연락 드리겠습니다.
2. 이 3 way rocker switch의 방수 등급은 무엇인가요?
방수 캡이 장착된 이 rocker switch는 IP65 방수 등급을 가지고 있습니다. 동시에 우리는 IP68 방수 등급의 3 way rocker switch도 완성했습니다. IP68은 꼬리에서 구매한 리드의 방수 처리이후에 에폭시 폴리 에스터 캡슐화입니다.
3. 이 way rocker switch의 등급 전압 및 전류는 어떻게 되나요?
이 제품은 30A 250VAC, 50/60Hz입니다.
4. 이 3 way rocker switch의 내열성은 어떻게 되나요?
이 개선된 기존 내열성은 85도이며, 125도의 재료가 필요한 경우 맞춤형 제작이 가능합니다.
5. 어디서 이 3 way rocker switch를 직접 구매할 수 있나요?
수량이 적은 경우 FILN의 AliExpress 웹 사이트에서 직접 구매할 수 있습니다. https://filn.aliexpress.com/store/414696에서 15-20일 배송 택배를 선택하여 운송비를 더 저렴하게 할 수 있습니다.
6. 공장에서 이 3 way rocker switch를 광범위하게 사용하는 경우 FILN 회사의 sales2@filn.com.cn에 이메일을 작성하여 판매 스탭에게 연락할 수 있습니다. FILN 판매 팀은 10년 이상의 외국 무역 판매 경험이 있으며 24시간 이내에 회신해 드릴 것입니다.
동시에 우리는 전 세계에 유통 업체를 보유하고 있습니다. 제품을 신속하게 얻고 싶다면 지역 유통 업체에 연락할 수 있습니다.
7. FILN 회사가 시장에 없는 우리가 필요로 하는 선박형 스위치를 맞춤형으로 제작할 수 있나요?
FILN 회사에는 10명 이상의 전문 버튼 R&D 엔지니어가 있으며 다양한 스타일과 기능을 갖춘 다양한 선박 유형을 맞춤형으로 제작하는 것에 특화되어 있습니다. 필요하다면 FILN 회사는 다양한 맞춤형 서비스를 제공할 수 있습니다.
또한 선박형 스위치의 새로운 개발에는 아이디어에서 R&D 디자인, 연마 도구의 개발, 완제품 샘플 완성까지 30일이 소요됩니다. FILN 회사는 OEM 서비스도 제공할 수 있으며 상표 등을 표시할 수 있습니다.
선박형 스위치의 금형 및 R&D 비용을 지불하면 FILN은 독점적인 이용 및 판매만 제공하며 경쟁력과 이익을 크게 향상시킬 수 있습니다.
8. 이 3 way rocker switch의 가격은 어떻게 되나요?
이 질문은 매우 흥미로운 질문이며 이 질문에 대한 답은 우리에게 직접 문의하셔야 합니다. 그러나 우리는 예상치 못한 놀라움을 약속드립니다. 즉시 inquiry@cnylin.com.cn으로 연락 주시기 바랍니다.
