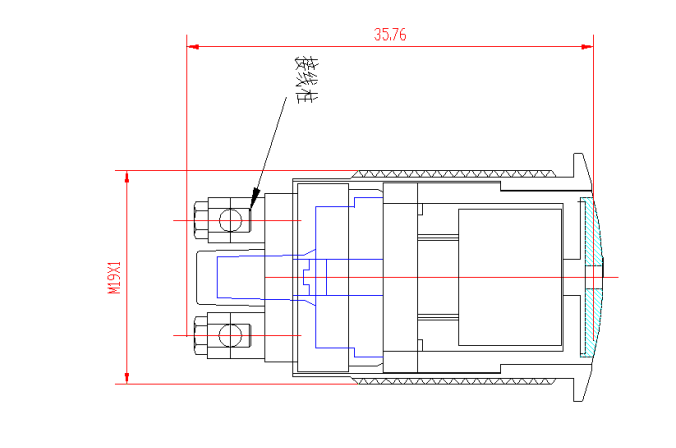

제품 도면:

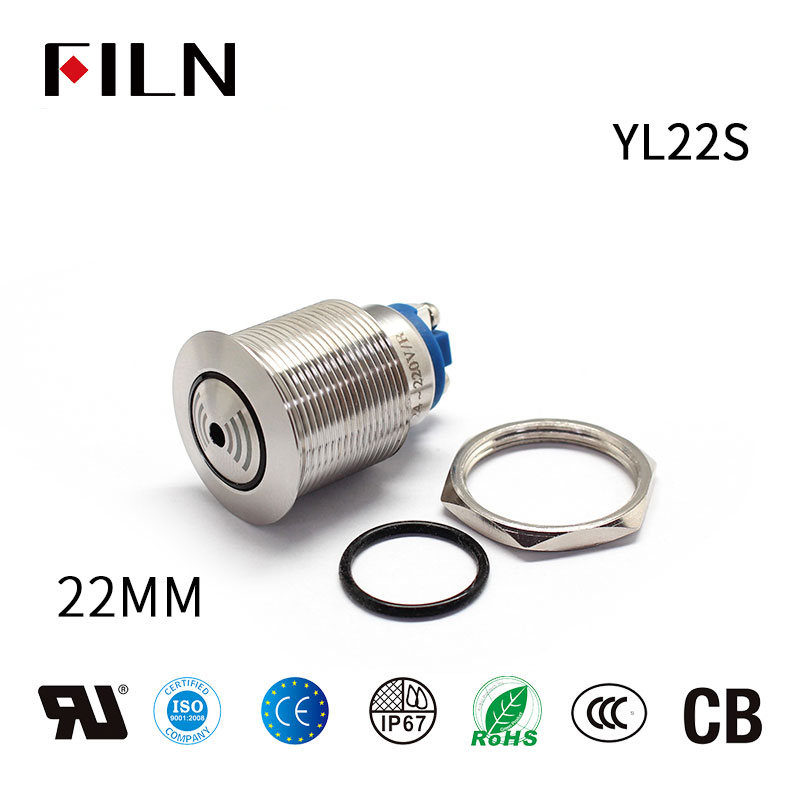

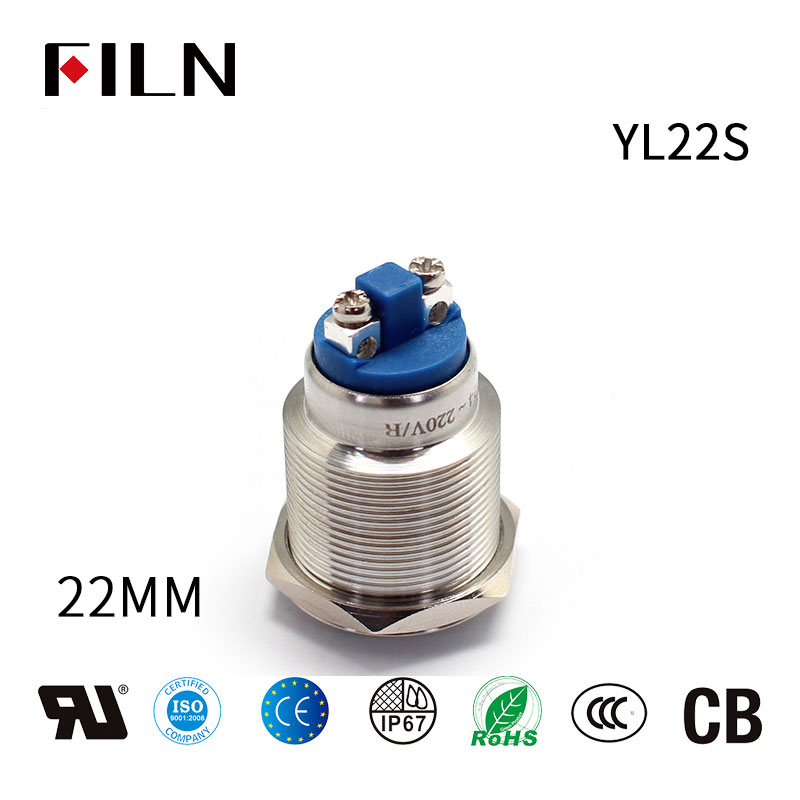

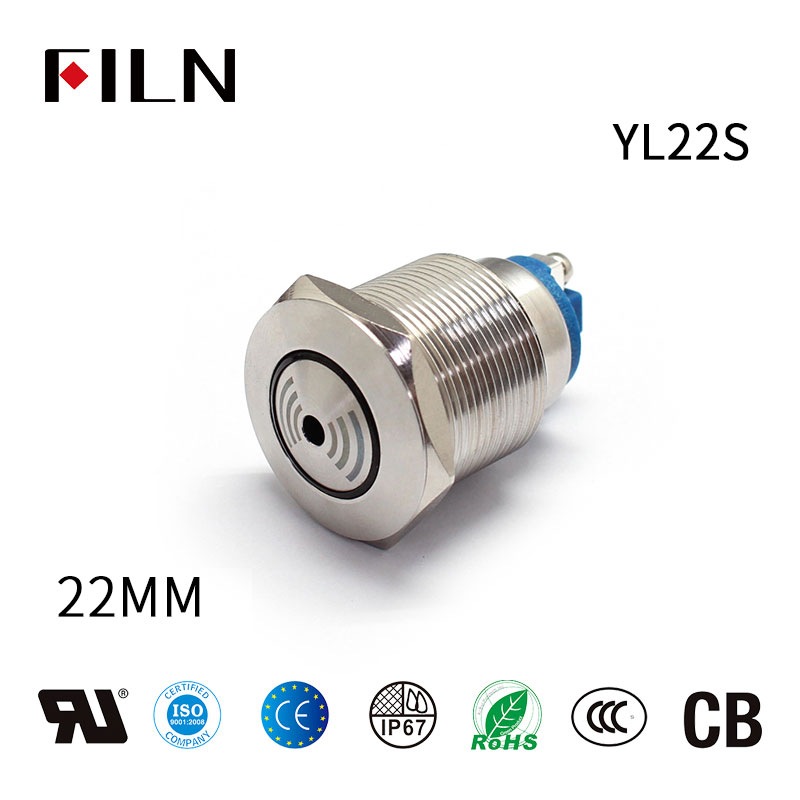

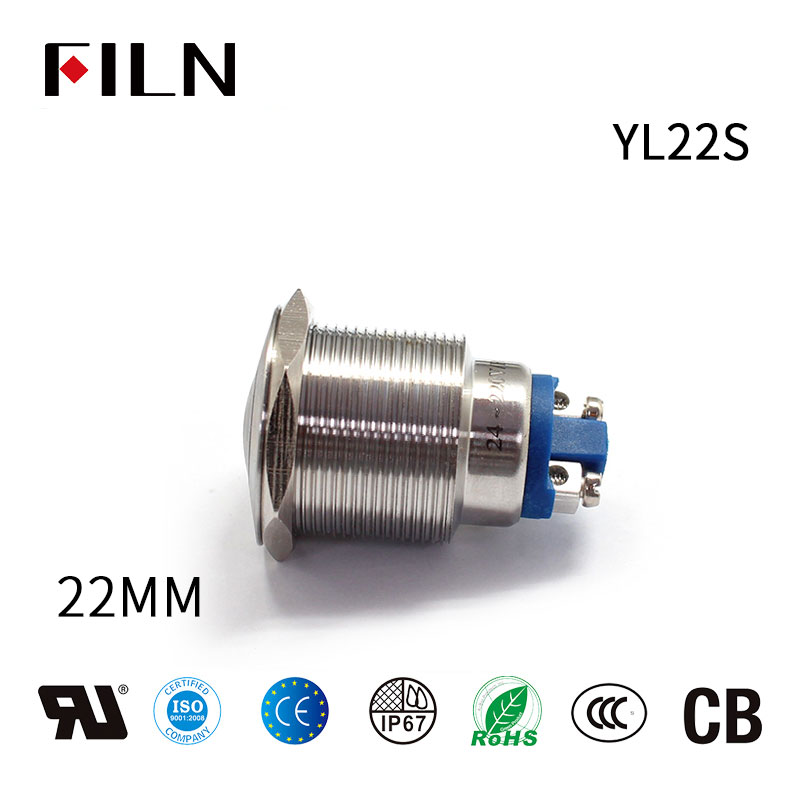

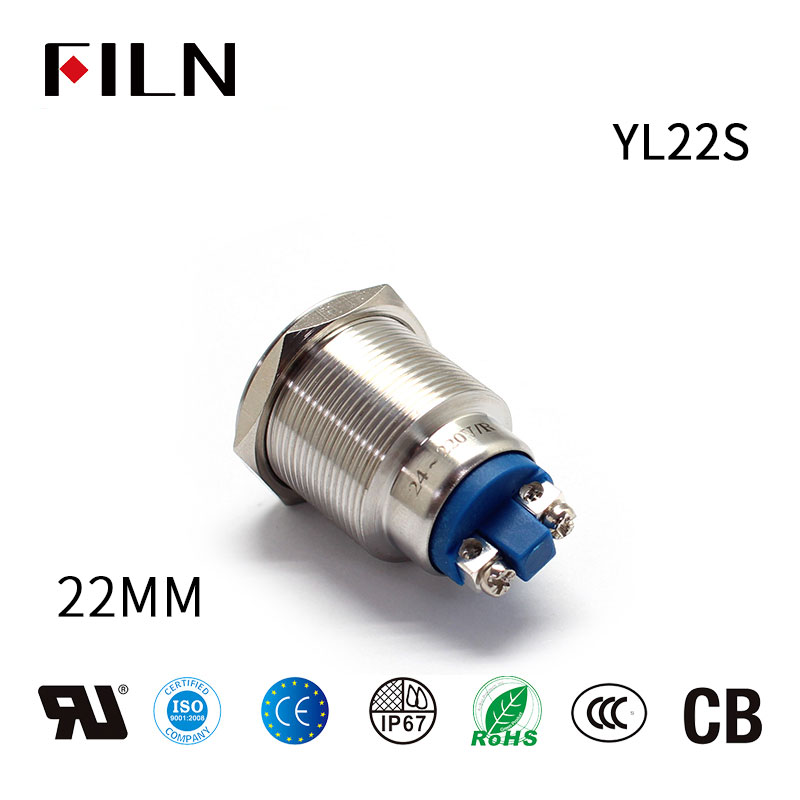

22mm LED 금속 12V 부저 경고 표시기 링 조명
- 이름:12v 부저
- 모델: FLYL225
- 헤드 유형:플랫 헤드
- 장착 크기:22mm
- 전환 기능:순간
- 연락처 구성:1NO
- 정격 전압:2A
- 전압 옵션:3V~260V
- 재질:스테인리스 스틸
- 인증서 다운로드:CE, CCC, ROSH,IP65, UL
- 방수 등급:IP65
- 이메일: inquiry@cnylin.com.cn
- Word 다운로드: 19mm 금속 부저 220v24v 시끄러운 12v 플래시 간헐적 사운드 방수 방폭 부저
제품 매개변수:
| 제작 시리즈 | 22MM-FLYL225 | 라이트 가이드 버튼 | |
| 버튼 모양 | 원형 | 액추에이터 | ABS 플라스틱 |
| 버튼 LED 색상 | 하우징 슬리브 | ABS 플라스틱 | |
| 기계 수명 | 50만 번 | 버튼 핀 | 22AWG PVC 와이어(0.3mm2) |
| 전기 수명 | 10만 번 | 고무 링 | SIL 실리카 젤 |
| 보호 등급 | IP65 | 너트 | H59 니켈 도금 황동 |
| 평가 전압 | 3V(DC) 260V(AC) | 하우징 | ABS 플라스틱 |
| 평가 전류 | 1A(DC) 0.5A(AC) | 빛의 근원 | |
| 평가 전력 | 36W(DC) 125W(AC) | 저항 | |
| 작동 온도 | -25℃~+85℃ | 접점 | AgCdO12 |
12v 부저 푸시 버튼 스위치 배선 방법:
전기 회로에서 12v 부저 푸시 버튼 스위치를 배선하는 방법은 스위치 자체의 작동뿐만 아니라 연결된 장치에도 영향을 미칠 수 있습니다. 여기에서는 LED 표시기와 장치 작동에 초점을 맞춰 푸시 버튼 스위치의 두 가지 회로 구성을 설명합니다.
FILN 12v 부저 푸시 버튼의 사용자 정의 장점
FILN 푸시 버튼 스위치는 다양한 고객의 요구 사항에 따라 맞춤 설정할 수 있는 다용도 제품입니다. 이러한 유연성은 사용자에게 다양한 이점을 제공하여 다양한 응용 분야에서 인기 있는 구성 요소가 됩니다.
22mm LED Metal 12V Buzzer의 맞춤화의 중요성
맞춤화는 단순히 낭비가 아니라 항상 경쟁적인 시장에서 필수적입니다. 제조업체들은 특정 고객 요구를 충족시키는 제품을 제공해야 하는 지속적인 압력 속에 있습니다. FILN 22mm LED Metal 12V Buzzer의 경우 맞춤화는 기능, 미학 및 적응성 측면에서 중요한 영향을 미칩니다.
- 산업 요구 사항의 차이: 각 업계마다 푸시 버튼 스위치에 대한 다른 요구 사항이 있습니다. 예를 들어 의료 산업은 손쉽게 멸균할 수 있는 스위치를 필요로 할 것이고, 자동차 산업은 힘든 조건에 견딜 수 있는 스위치가 필요할 것입니다.
- 소비자 선호도: 최종 사용자는 스위치를 사용하거나 식별하기 쉽게 만드는 특정 기호나 불빛을 선호할 수 있어 사용자 경험을 향상시킬 수 있습니다.
- 기술적 발전: 기술이 진보함에 따라 스위치에 대한 요구 사항도 변화합니다. 맞춤화는 제품이 여전히 관련성을 유지하도록 합니다.
FILN의 맞춤화 노력은 제품 다양성뿐만 아니라 경쟁 우위도 제공합니다. 맞춤형 기호, 전압, 커넥터 등 FILN 22mm LED 금속 12V 버저는 프로젝트의 고유한 요구 사항에 맞게 맞춤화할 수 있으므로 다양한 애플리케이션에 대한 현명한 선택이 됩니다.</ 스팬>
관련 상품:
Table of Contents
12V 버저란 무엇인가요?
12V 버저는 전원을 공급받을 때 가청음을 생성하는 전자 부품입니다. 12V 직류(DC) 전원 공급 장치. 버저 구성 요소는 일반적으로 오디오 경고, 알림 또는 경고를 제공하기 위해 다양한 애플리케이션에서 사용됩니다.
부저는 일반적으로 전기 에너지를 기계적 진동으로 변환하여 가청음을 생성하는 전기 기계 변환기로 구성됩니다. 부저 내부에는 일반적으로 와이어 코일과 다이어프램 또는 전류가 코일을 통해 흐를 때 빠르게 진동하는 작은 금속 조각이 있습니다. 이러한 진동으로 인해 우리가 듣는 윙윙거리는 소리나 경고음이 발생합니다.
12V 정격은 부저가 최적으로 작동하도록 설계된 전압을 나타냅니다. 이는 부저가 올바르게 작동하려면 12V DC 전원이 필요하다는 것을 의미합니다. 이러한 유형의 버저는 일반적으로 자동차 애플리케이션, 보안 시스템, 전자 장치 및 12V 전원 공급 장치를 쉽게 사용할 수 있는 기타 프로젝트에 사용됩니다.
금속 버저와 금속 푸시버튼 스위치의 차이점
금속 12V 버저와 금속 버튼 스위치의 주요 차이점은 유사한 원통형 모양과 전원이 공급되면 켜지는 LED 링이 있는 금속 케이스에도 불구하고 기능에 있습니다. 금속 12V 버저는 12V 직류(DC) 공급 장치로 전원을 공급할 때 가청음을 생성하도록 설계된 전자 부품입니다. 여기에는 전기 에너지를 기계적 진동으로 변환하여 윙윙거리는 소리나 경고음을 발생시키는 전기 기계식 변환기가 포함되어 있습니다.
반면, 금속 버튼 스위치는 전기 회로를 수동으로 열거나 닫는 데 사용되는 제어 장치 역할을 합니다. 스위치를 누르면 회로가 완성되어 전류가 흐르고 연결된 전기 장치 또는 시스템이 활성화됩니다.
요약하면, 금속 12V 버저는 전원이 공급될 때 가청음을 내도록 설계되었으며, 금속 버튼 스위치는 전기 회로의 제어 인터페이스 역할을 합니다.
위의 설명에서는 두 구성 요소의 차이점을 강조하고 기능과 용도를 강조합니다.
12V 버저 소개:
12V 부저는 직류 전원(DC) 공급에 의해 전원을 공급 받을 때 소리를 내도록 설계된 통합 구조의 전자 장치입니다. 이 부저는 컴퓨터, 프린터, 복사기, 경보장치, 전자 장난감, 자동차 전자 장비, 전화기 및 타이머를 포함한 다양한 전자 제품에서 널리 사용되며 경보 또는 통지 목적으로 소리를 내는 소리 장치로 작동합니다.
부저에는 주로 두 가지 유형이 있습니다: 피에조전기 12V 부저와 전자기적 부저입니다.
- 피에조전기 12V 부저: 이 유형의 부저는 음을 생성하기 위해 피에조전 효과를 활용합니다. 피에조전 기재에 전압이 가해지면 변형되어 소리를 생성하는 진동을 일으킵니다.
- 전자기적 12V 부저: 이에 반해 전자기적 12V 부저는 전자석과 막대기를 활용하여 작동합니다. 전류가 전자석을 흐를 때 막대기를 끌어당겨 진동을 유발하여 소리를 생성합니다.
전자 회로에서 12V 부저를 나타내는 회로 기호는 디자인 표준이나 규칙에 따라 “BZ,” “BUZ,” 또는 이와 유사한 기호로 나타낼 수 있습니다.
요약하면 12V 부저는 다양한 전자 응용 분야에서 널리 사용되며 12V DC 전압 공급에 의해 전원을 공급 받을 때 가청 경보 및 신호를 제공하기 위한 다재다능한 구성 요소입니다.
12V 버저의 구조 원리:
- 피조전 12V 버저: 피조전 12V 버저는 다중 진동기, 피조전 버저, 임피던스 매처, 공진 상자 및 쉘과 같은 여러 핵심 구성 요소로 구성됩니다. 일부 피조전 12V 버저에는 발광 다이오드(LED)가 포함될 수도 있습니다.
다중 진동기는 종종 트랜지스터 또는 통합 회로를 사용하여 작성되며 1.5V에서 15V DC 전압으로 전원을 공급 받을 때 1.5에서 25 kHz의 주파수로 오디오 신호를 생성합니다. 이 오디오 신호는 임피던스 매처에 전달되어 피조전 버저를 구동하여 소리를 생성합니다.
피조전 버저는 피조전 세라믹 재료인 산화 인코네이트 티타늄 또는 마그네슘 니오베이트 피조전 세라믹 소재를 사용하여 제작됩니다. 은 전극이 세라믹 시트의 양면에 도금되며 북화 및 노화 처리 후 세라믹 시트는 황동 또는 스테인리스 스틸 시트에 결합됩니다.
- 전자기적 12V 버저: 전자기적 12V 버저는 오실레이터, 전자기 코일, 자석, 진동 다이어프램 및 쉘로 구성됩니다.
전원을 켜면 오실레이터는 전자기 코일을 통해 흐르는 오디오 신호 전류를 생성하여 자석과 상호 작용함으로써 진동 다이어프램이 주기적으로 진동하고 소리를 생성합니다.
전자기적 12V 버저의 전통적인 수동 작동 원리: 지지 기둥의 핵심 주위에 감겨진 선을 통과하는 교류 신호는 교류 자기 플럭스를 생성합니다. 이 플럭스는 자석 고리의 고정 자기 플럭스와 결합하여 다이어프램(일반적으로 몰리브덴 시트로 만들어진)이 교류 신호의 주어진 주파수에서 진동
